前面的大部分课程,我基本都是围绕“如何开发和设计一个IM系统”的技术点,来进行分析和讲解的,但在实际项目的工程落地实践中,IM系统的监控和保障也是极其重要的一环。
只有通过对消息收发链路的监控,我们才能够实时地了解到链路是否可用,后端服务是否足够健康;如果监控体系不够完善,我们的业务即使上线了,也是处于“蒙眼狂奔”的状态。所以,我们要在工程上线时有一个“服务上线,监控先行”的意识和原则。
今天,我们就一起来聊一聊,消息收发链路中监控体系搭建的问题。
在IM场景中,常见的监控模式大概可以分为两种:一种是基于数据收集的被动监控,一种是基于真实探测的主动监控。下面我们来分别看一下这两种监控模式的实现细节和区别。
“基于数据收集的被动监控”,应该是我们日常开发保障中,最常见的服务和系统监控方式了。
一般来说,被动监控可以粗略地分成几个子类型:系统层监控、应用层监控及全链路Trace监控。
系统层监控是整个监控体系中最基础的监控方式,一般来说,它主要监控的是操作系统维度的一些核心性能指标。
举个例子:我们要对上线的业务进行监控,可以通过Nagios、Zabbix等类似的系统监控工具,来实时收集机器相关的性能数据,如CPU、内存、IO、负载、带宽、PPS、Swap等数据信息。
由于足够通用,系统监控相关的具体细节,我在这里就不展开了,你可以在留言区与我一起探讨。
除了系统层面的监控,我们非常依赖的另一种被动监控是应用自身的监控。
在即时消息场景中,我们需要实时监控消息收发接口的QPS、耗时、失败数、消息在线推送到达率等,如果出现耗时、失败率增长或者推送到达率降低等情况,我们就要引起注意并对其进行分析了。
比如在微博平台的场景里,就用到了基于Graphite的监控体系,来对微博的应用状态进行监控。
在对应用层业务直接相关的API接口进行监控之外,我们还需要知道在消息收发的核心链路中,这些业务直接相关的API接口所依赖的其他API或资源的性能情况,以便于我们在业务接口出现失败率高或者耗时增长的时候,能够通过监控系统,快速找到导致这个接口出现问题时,所依赖的资源或者其他依赖接口。
比如,我们还需要监控离线Buffer用到的Redis的使用量、相应的读写QPS、耗时等。
除了监控应用层整体的情况,当业务层直接相关的API接口在整体层面上出现性能问题时,由于可能只是某一两台机器的API接口出现了性能问题,并且由于统计的原因,导致该API接口在整体上看失败率升高或者耗时增加,因此为了便于排查和分析,我们一般还需要对单机的应用状态分别进行监控。
比如,某一台机器由于内存不够吃Swap了,或者网络发生抖动导致接口耗时增长了,我们就需要针对这台单机进行监控,来快速发现问题并处置。

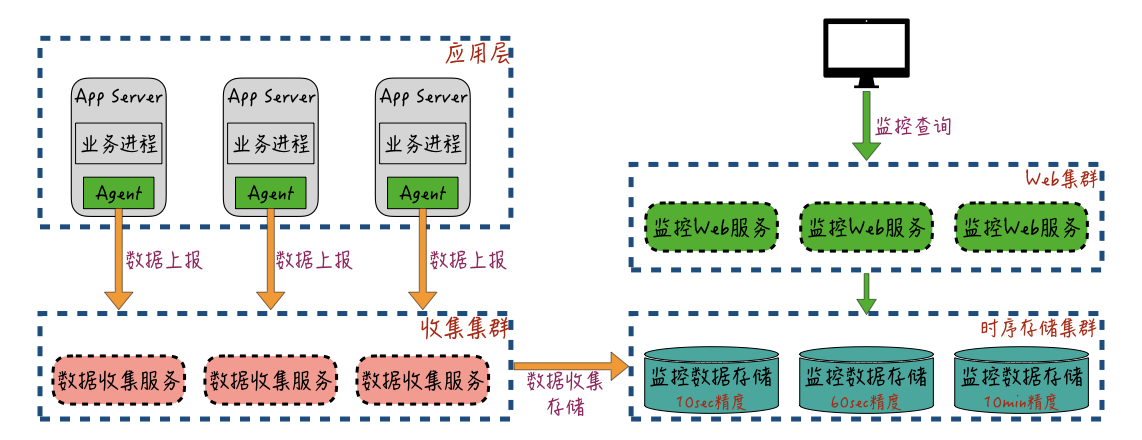

应用层的监控数据收集和使用的架构,你可以参考下图:-
应用服务进程通过本地套接字的方式,把服务自身的Metrics数据发送给本机的“数据收集代理器”Agent,或者通过本地日志记录的方式,记录服务的Metrics数据。
“数据收集代理器”Agent从本地日志里流式获取这些日志数据,最终收集到的监控数据,由“数据收集代理器”上报给远程的数据收集服务集群;收集集群对数据进行缓存和预聚合,然后再提交给存储集群。
监控数据的存储集群出于数据规模和数据聚合查询能力的考虑,一般会采用“时序数据库”来进行多精度的存储,比如OpenTSDB、InfluxDB等;然后通过时序数据库的高压缩比存储和聚合计算功能,来解决监控数据规模大和查询效率低的问题;最终存储到“时序数据库”中的监控数据,通过Web服务对用户提供时间维度的界面查询功能。
对于系统层监控和应用层监控,目前业界都有非常成熟的解决方案。比如常见的Statsd + Graphite + Grafana方案和ELK(Elasticsearch + Logstash + Kibana)方案,它们的使用度都非常高。在实现上,也基本和上面图中展现的监控数据收集与架构方式差不多,所以具体的细节实现,我在这里就不展开了,你可以自行了解一下。
除了系统监控和应用服务监控外,在严重依赖网络可用性的即时消息场景里,很多时候,我们需要关心的不仅仅是服务端的性能,还要从用户自身的体验角度出发,来全局性地监控IM服务的可用性和性能。
另外,由于各个微服务都是独立部署并且互相隔离的,很多时候,我们在排查消息收发失败的原因时,很难查询到具体的异常是由哪一个依赖的服务或者资源引起的,问题定位和处理效率也就非常低。
怎样才能把某次消息收发的各环节的性能数据,以及整个访问链路的情况聚合起来,以便于我们来定位问题呢?
一个比较好的解决方案就是:基于Trace服务,对消息的收发行为进行“全链路监控数据收集”。
那么,接下来我们就来了解一下,这个Trace服务到底是什么?
Trace一词的出现,起源于Google的一篇官方论文“Dapper,a Large-Scale Distributed Systems Tracing Infrastructure”。
在这篇论文中,介绍了Google的Dapper系统,并首次定义了什么是分布式跟踪系统,以及介绍了分布式跟踪系统的三大设计要点:低开销、对应用透明、高可扩展性。

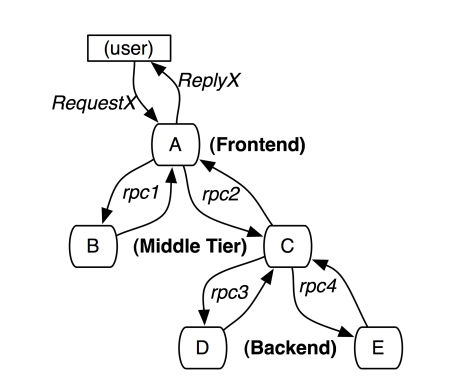

为了实现分布式链路追踪,Dapper论文提出了Trace、Span、Annotation的概念,并给出了一个Trace调用的示例,如下图:-
A~E分别表示五个服务,用户发起一次请求到A,然后A分别发送RPC请求到B和C,B处理请求后返回,C还要发起两个RPC请求到D和E,最终服务A将请求结果返回给用户。
我们再分别来看一下Trace、Span、Annotation的概念。
Trace表示对一次请求完整调用链的跟踪,每一条链路都使用一个全局唯一的TraceID来标识。类似于上图中的整个一次调用链路就是一次Trace。
Span是指在链路调用中,两个调用和被调用服务的请求/响应过程叫做一次Span。一条Trace可以被认为是由多个 Span组成的一个有向无环图(DAG图)。
比如上图的示例中,用户对服务A的请求和响应过程就是一个Span(假设叫Span 1),服务A对服务B的调用和响应过程是另一个Span(假设叫Span 2)。Span支持父子关系,比如这里的Span 1就是Span 2的父Span,这些Span通过同一个TraceID来串联。
一个Span会记录4个时间戳:“客户端发送时间(Client Send)”“服务端接收时间(Server Receive)”“服务端发送时间(Server Send)”“客户端接收时间(Client Receive)”。
通过这4个时间戳,我们就可以在一次请求完成后,计算出整个Trace的执行耗时、服务端处理耗时和网络耗时,以及Trace中每个Span过程的执行耗时、服务端处理耗时和网络耗时。
比如,客户端整体调用耗时=Client Receive-Client Send,服务端处理耗时=Server Send-Server Receive,那么,这一次请求的网络耗时=客户端整体调用耗时-服务端处理耗时。
Annotation主要用于用户自定义事件,Annotation可以携带用户在链路环节中的自定义数据,用来辅助定位问题。
比如在直播互动场景中,记录发弹幕的Trace的Span里,还可以利用Annotation,通过KV键值对的方式把房间ID、发送人UID等信息也一起记录下来,便于我们后续根据这些KV键值对,进行业务维度的查询。
目前业界比较成熟的分布式Trace系统有:Twitter的Zipkin、Uber的Jaeger、阿里的鹰眼、美团的Mtrace,等等。

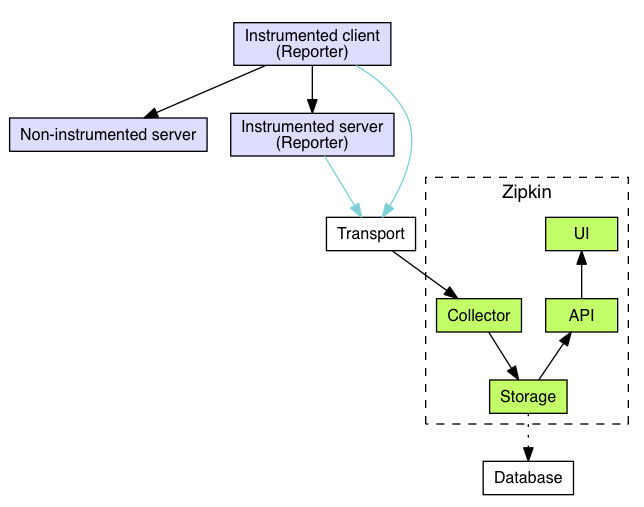

在这里,我以使用比较广泛的Zipkin为例,其整体的实现架构你可以参考下面的这张官网图:-
可见,通过应用类似Zipkin的这种分布式全链路Trace系统,我们不仅能做到快速排查消息收发链路中出现的问题,而且还能根据Trace数据,来分析各个调用环节的性能,并可以结合实时数据分析工具(如Flink),多维度地进行业务维度的监控和报警。
在微博的线上业务中,就通过基于Zipkin优化定制的Trace系统,来定位消息收发的故障点,以及用于链路优化的分析支撑。

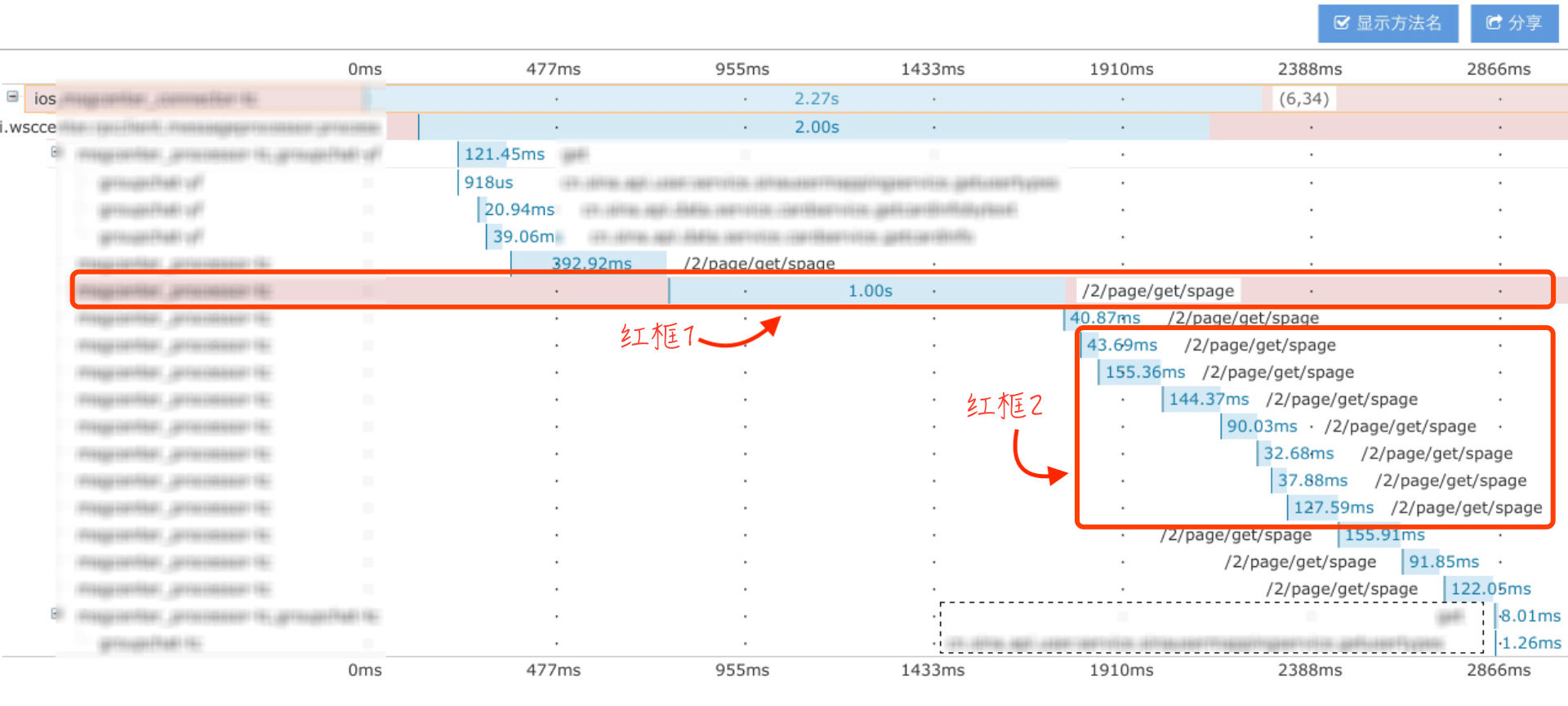

以下图中出现的故障点为例:-
这一次群聊消息查询失败的原因是,调用一个“富文本”解析服务1秒超时失败(红框1,调用一个叫spage接口);而且还发现群聊服务对“富文本消息”解析是串行调用的(红框2),这里的“串行调用”就是一个待优化点。
全链路监控Trace中,一个值得注意的问题是Trace数据采样率。
由于一次消息收发的调用链路Span数一般都非常多,对于访问量较大的场景来说,全量的Trace数据量太大,所以一般会通过采样的方式来减少Trace数据的收集。比如,在App启动时,让服务端返回告知客户端采样率,客户端按照约定的采样率对部分请求进行采样。
举个实际的例子:在微博的线上环境中,对上行请求一般是百分百采样,对下行普通用户一般是1%采样,对VIP用户上下行请求是全量采样。
除了采样率问题,另一个比较麻烦就是Trace数据的采集问题。
虽然大部分分布式Trace系统支持多语言Reporter来上报数据,但由于各系统的完善程度差别比较大,特别是基于AOP等探针,来“无感知”地对各种中间件的支持还是不太够,因此在整体上,还需要一定的探针的工作开发量。
另外,针对多个异构系统的对接,除了在各自系统的业务代码中直接上报Trace数据外,我们还可以通过本地日志+Agent上报的方式,来解耦异构系统对Trace SDK的强依赖。
前面讲到,不管是系统监控、应用监控,还是全链路监控,本质上都是基于数据汇报的被动式监控。
正常情况下,基于各种监控数据收集的被动监控,能够协助我们快速发现问题,但当服务出现故障时,被动监控依赖的数据收集就会容易出现上报延迟,甚至上报失败的情况。比如,当系统负载很高时,业务系统就很难再保障监控数据的上报了。
所以,业界另一种实时监控业务系统可用性的方式就是:“基于回环探测的主动监控”。

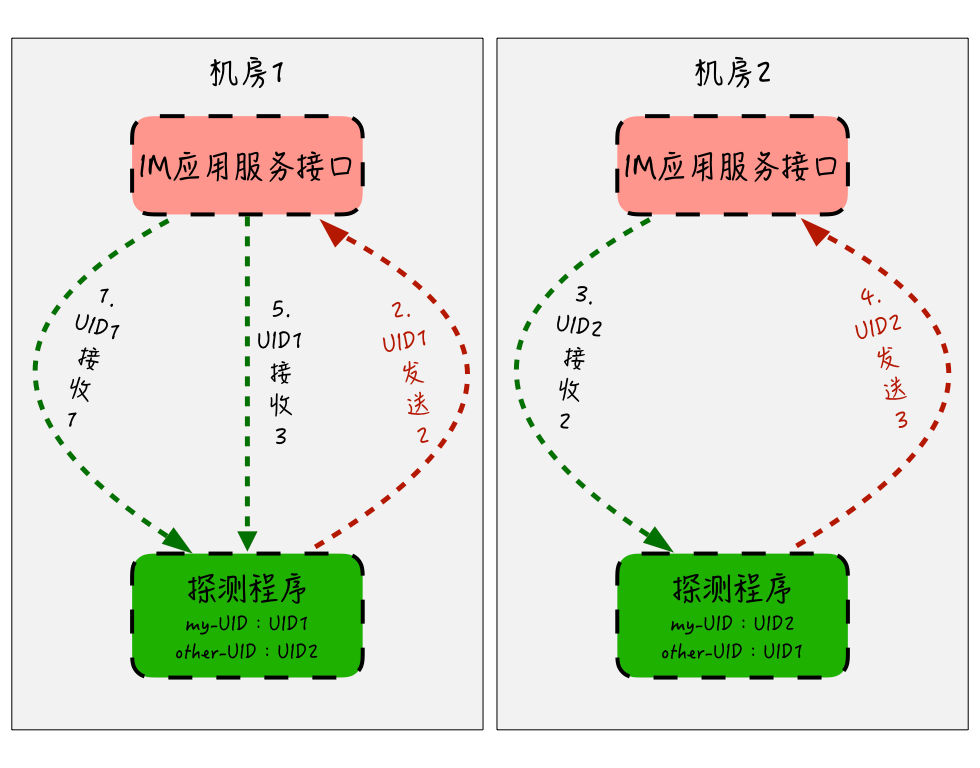

对于即时消息场景来说,大部分场景都是基于用户维度的消息收发的业务形态,因此,我们可以通过固定的两个或几个测试用户的UID,进行消息的互相收发,利用消息收发回环,来实时探测消息链路的可用性。大概的思路如下图:-
我们分别在机房1和机房2部署探测程序,用来监控两个机房的消息收发接口可用性。机房1的探测程序设置成“自己的ID”为UID1,“对方的ID”为UID2,机房2的探测程序设置刚好相反。
探测失败的情况有以下两种:
可以发现,通过回环探测的方式,探测程序不仅能检测本机房应用服务接口的可用性,也能通过连续发送的数字,间接地探测出对方机房应用服务的可用性,从而避免了由于两个机房网络间的异常,而无法发现消息收发失败的情况。
这里我再稍微延伸一下,对于多机房或者单机房的回环探测,你可以参考双机房的探测模式,来制定相应的策略。
主动探测监控程序作为一个独立的第三方,通过模拟用户消息收发的行为,弥补了被动监控可能由于应用服务不可用,导致监控数据无法上报的缺陷。但探测报警的缺陷在于可模拟的用户有限,并不能覆盖所有用户的整体情况,存在以偏概全的风险。
因此,我们可以将主动探测监控和被动监控一起协同使用,作为即时消息服务的监控双保险。
好,简单回顾一下这一讲的内容。
今天,我们从消息收发链路的监控体系搭建出发,讲解了业界对于服务监控的两种常见模式:被动监控和主动监控。
被动监控主要依赖服务器或者应用服务的监控数据上报,通过第三方监控系统,来对监控数据进行展示。
被动监控又可以细分为系统层监控和应用层监控,这两种监控通过实时收集机器层面和应用服务层面的性能数据,协助我们实时掌握机器和应用服务的可用性。
另外,还有一种全链路Trace监控,也属于被动监控,实际上也属于应用层监控的范畴。
它是基于Google的Dapper论文衍生出的众多分布式链路追踪系统,进一步通过链路Trace,将消息收发行为进行整体的端到端的串联,极大地提升了问题排查的效率,而且为链路优化分析和用户访问数据分析,提供了强有力的监控数据支撑。
为了弥补被动监控依赖机器和应用服务的监控数据上报的问题,我们还可以通过第三方的主动探测程序,来实现主动监控。在消息收发场景中,通过模拟用户收发消息行为的回环探测方式,来监控通道的可用性。
我们在即时消息场景中,就可以通过以上这两种监控方式的协同,来更好地监控消息收发服务的可用性。
搭建一套完备的监控体系的重要性是如此之高,特别是对于大规模的分布式应用场景来说,出现这样或那样的问题和故障,已经是一个常态化的情形。如果没有一套可以实时反映系统整体健康状况的监控系统,无异于是盲人摸象,会让我们无法正确及时地评估业务实际受影响的范围,也无法快速定位问题。
实际上,对于今天课程中讲到的这些监控实现的方式,也是前后端普遍通用的方案,不仅适用于IM的场景,大部分的业务场景也都是可以参考使用的,也希望你能尝试去了解,然后在自己的业务中实践拓展。
