25 MySQL编译器(一):解析一条SQL语句的执行过程

你好,我是宫文学。现在,就到了我们编译之旅的最后一站了,我们一起来探索一下MySQL编译器。

数据库系统能够接受SQL语句,并返回数据查询的结果,或者对数据库中的数据进行修改,可以说几乎每个程序员都使用过它。

而MySQL又是目前使用最广泛的数据库。所以,解析一下MySQL编译并执行SQL语句的过程,一方面能帮助你加深对数据库领域的编译技术的理解;另一方面,由于SQL是一种最成功的DSL(特定领域语言),所以理解了MySQL编译器的内部运作机制,也能加深你对所有使用数据操作类DSL的理解,比如文档数据库的查询语言。另外,解读SQL与它的运行时的关系,也有助于你在自己的领域成功地使用DSL技术。

那么,数据库系统是如何使用编译技术的呢?接下来,我就会花两讲的时间,带你进入到MySQL的内部,做一次全面的探秘。

今天这一讲,我先带你了解一下如何跟踪MySQL的运行,了解它处理一个SQL语句的过程,以及MySQL在词法分析和语法分析方面的实现机制。

好,让我们开始吧!

编译并调试MySQL

按照惯例,你要下载MySQL的源代码。我下载的是8.0版本的分支。

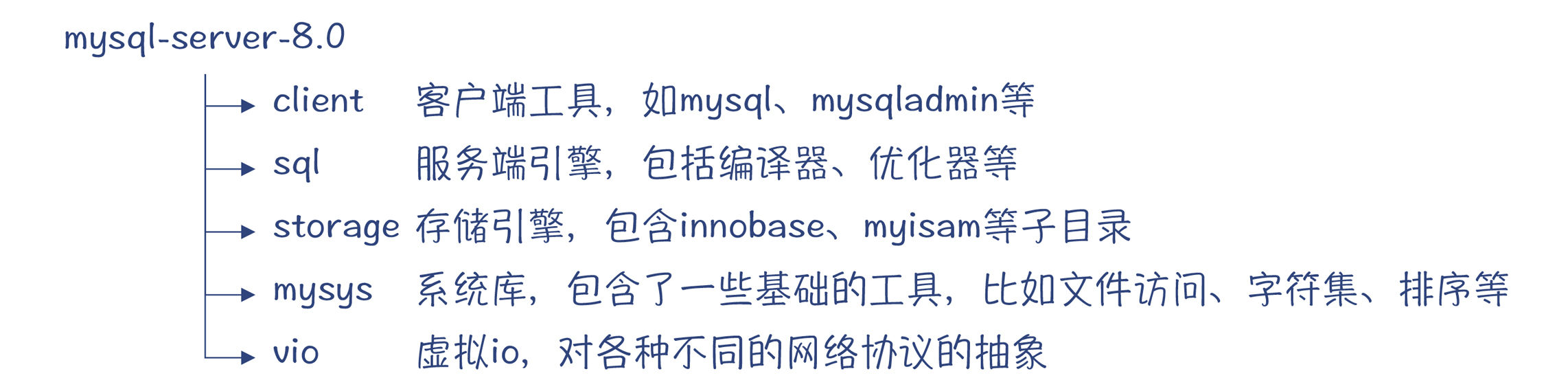

源代码里的主要目录及其作用如下,我们需要分析的代码基本都在sql目录下,它包含了编译器和服务端的核心组件。

图1:MySQL的源代码包含的主要目录

MySQL的源代码主要是.cc结尾的,也就是说,MySQL主要是用C++编写的。另外,也有少量几个代码文件是用C语言编写的。

为了跟踪MySQL的执行过程,你要用Debug模式编译MySQL,具体步骤可以参考这篇开发者文档

如果你用单线程编译,大约需要1个小时。编译好以后,先初始化出一个数据库来:

./mysqld --initialize --user=mysql

这个过程会为root@localhost用户,生成一个缺省的密码。

接着,运行MySQL服务器:

./mysqld &

之后,通过客户端连接数据库服务器,这时我们就可以执行SQL了:

./mysql -uroot -p   #连接mysql server

最后,我们把GDB调试工具附加到mysqld进程上,就可以对它进行调试了。

gdb -p `pidof mysqld`  #pidof是一个工具,用于获取进程的id,你可以安装一下

提示:这一讲中,我是采用了一个CentOS 8的虚拟机来编译和调试MySQL。我也试过在macOS下编译,并用LLDB进行调试,也一样方便。

注意,你在调试程序的时候,有两个设置断点的好地方:

这个时候,我们在MySQL的客户端输入一个查询命令,就可以从雇员表里查询姓和名了。在这个例子中,我采用的数据库是MySQL的一个示例数据库employees,你可以根据它的文档来生成示例数据库。

mysql> select first_name, last_name from employees;    #从mysql库的user表中查询信息

这个命令被mysqld接收到以后,就会触发断点,并停止执行。这个时候,客户端也会老老实实地停在那里,等候从服务端传回数据。即使你在后端跟踪代码的过程会花很长的时间,客户端也不会超时,一直在安静地等待。给我的感觉就是,MySQL对于调试程序还是很友好的。

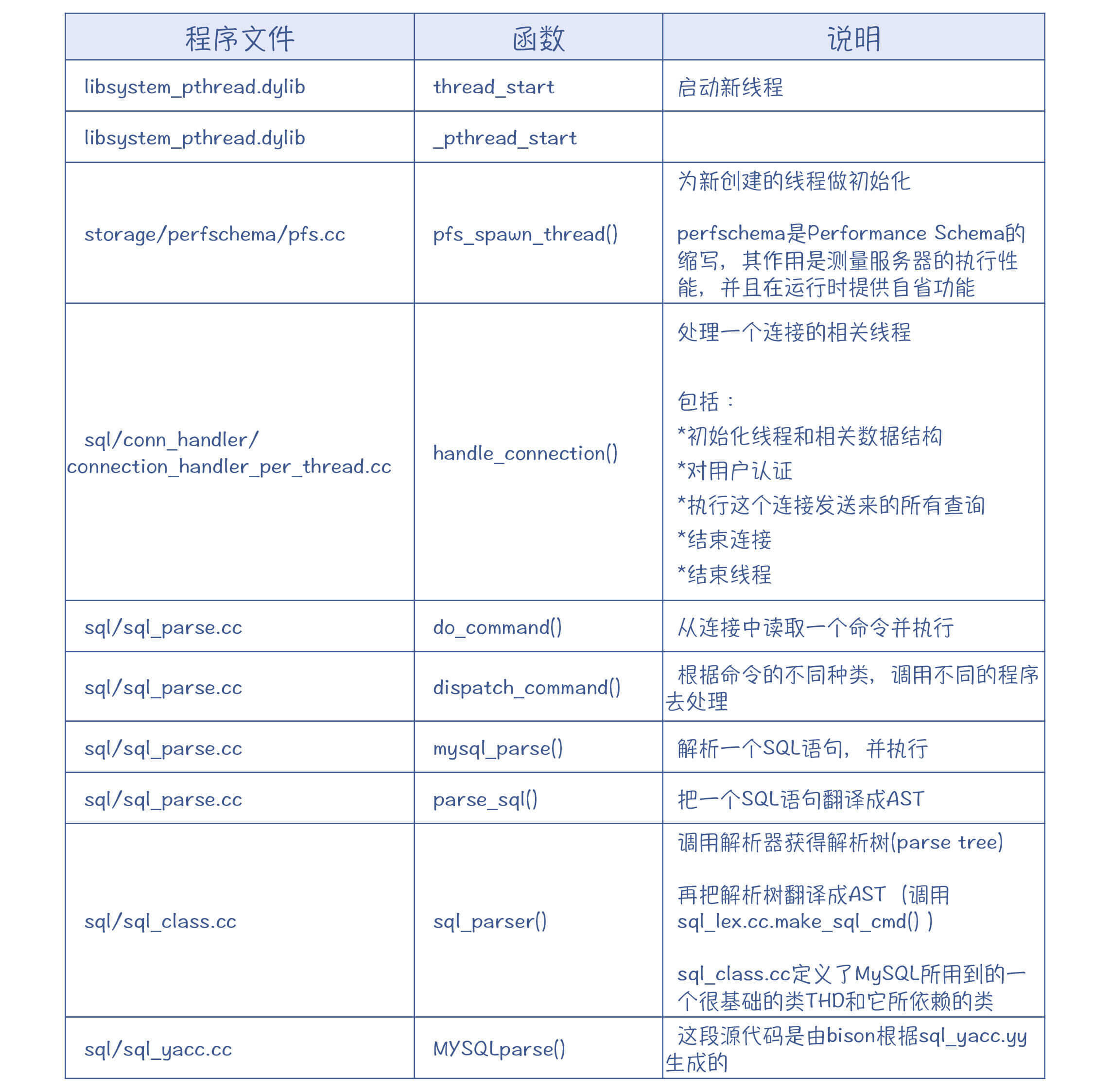

在GDB中输入bt命令,会打印出调用栈,这样你就能了解一个SQL语句,在MySQL中执行的完整过程。为了方便你理解和复习,这里我整理成了一个表格:

我也把MySQL执行SQL语句时的一些重要程序入口记录了下来,这也需要你重点关注。它反映了执行SQL过程中的一些重要的处理阶段,包括语法分析、处理上下文、引用消解、优化和执行。你在这些地方都可以设置断点。

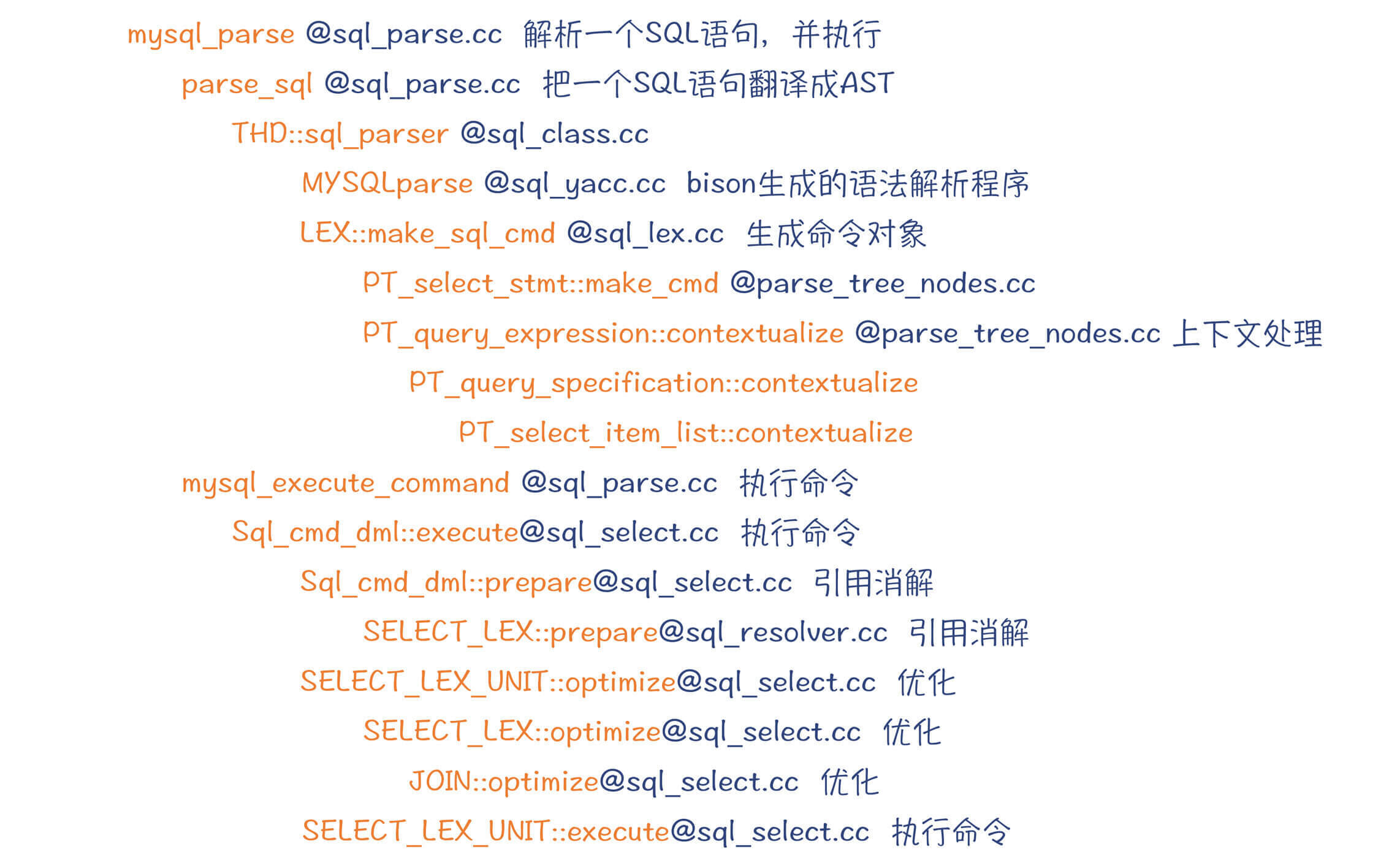

图2:MySQL执行SQL语句时的部分重要程序入口

好了,现在你就已经做好准备,能够分析MySQL的内部实现机制了。不过,由于MySQL执行的是SQL语言,它跟我们前面分析的高级语言有所不同。所以,我们先稍微回顾一下SQL语言的特点。

SQL语言:数据库领域的DSL

SQL是结构化查询语言(Structural Query Language)的英文缩写。举个例子,这是一个很简单的SQL语句:

select emp_no, first_name, last_name from employees;

其实在大部分情况下,SQL都是这样一个一个来做语句执行的。这些语句又分为DML(数据操纵语言)和DDL(数据定义语言)两类。前者是对数据的查询、修改和删除等操作,而后者是用来定义数据库和表的结构(又叫模式)。

我们平常最多使用的是DML。而DML中,执行起来最复杂的是select语句。所以,在本讲,我都是用select语句来给你举例子。

那么,SQL跟我们前面分析的高级语言相比有什么不同呢?

第一个特点:SQL是声明式(Declarative)的。这是什么意思呢?其实就是说,SQL语句能够表达它的计算逻辑,但它不需要描述控制流。

高级语言一般都有控制流,也就是详细规定了实现一个功能的流程:先调用什么功能,再调用什么功能,比如if语句、循环语句等等。这种方式叫做命令式(imperative)编程

更深入一点,声明式编程说的是“要什么”,它不关心实现的过程;而命令式编程强调的是“如何做”。前者更接近人类社会的领域问题,而后者更接近计算机实现。

第二个特点:SQL是一种特定领域语言(DSL,Domain Specific Language),专门针对关系数据库这个领域的。SQL中的各个元素能够映射成关系代数中的操作术语,比如选择、投影、连接、笛卡尔积、交集、并集等操作。它采用的是表、字段、连接等要素,而不需要使用常见的高级语言的变量、类、函数等要素。

所以,SQL就给其他DSL的设计提供了一个很好的参考:

好了,现在我们分析了SQL的特点,从而也让你了解了DSL的一些共性特点。那么接下来,顺着MySQL运行的脉络,我们先来了解一下MySQL是如何做词法分析和语法分析的。

词法和语法分析

词法分析的代码是在sql/sql_lex.cc中,入口是MYSQLlex()函数。在sql/lex.h中,有一个symbols[]数组,它定义了各类关键字、操作符。

MySQL的词法分析器也是手写的,这给算法提供了一定的灵活性。比如,SQL语句中,Token的解析是跟当前使用的字符集有关的。使用不同的字符集,词法分析器所占用的字节数是不一样的,判断合法字符的依据也是不同的。而字符集信息,取决于当前的系统的配置。词法分析器可以根据这些配置信息,正确地解析标识符和字符串。

MySQL的语法分析器是用bison工具生成的,bison是一个语法分析器生成工具,它是GNU版本的yacc。bison支持的语法分析算法是LALR算法,而LALR是LR算法家族中的一员,它能够支持大部分常见的语法规则。bison的规则文件是sql/sql_yacc.yy,经过编译后会生成sql/sql_yacc.cc文件。

sql_yacc.yy中,用你熟悉的EBNF格式定义了MySQL的语法规则。我节选了与select语句有关的规则,如下所示,从中你可以体会一下,SQL语句的语法是怎样被一层一层定义出来的:

select_stmt:
          query_expression
        | ...
        | select_stmt_with_into
        ;
query_expression:
          query_expression_body opt_order_clause opt_limit_clause
        | with_clause query_expression_body opt_order_clause opt_limit_clause
        | ...
        ;
query_expression_body:
          query_primary
        | query_expression_body UNION_SYM union_option query_primary
        | ...
        ;
query_primary:
          query_specification
        | table_value_constructor
        | explicit_table
        ;
query_specification:
          ...
        | SELECT_SYM             /*select关键字*/
          select_options         /*distinct等选项*/
          select_item_list       /*select项列表*/
          opt_from_clause        /*可选:from子句*/
          opt_where_clause       /*可选:where子句*/
          opt_group_clause       /*可选:group子句*/
          opt_having_clause      /*可选:having子句*/
          opt_window_clause      /*可选:window子句*/
        ;
...

其中,query_expression就是一个最基础的select语句,它包含了SELECT关键字、字段列表、from子句、where子句等。

你可以看一下select_options、opt_from_clause和其他几个以opt开头的规则,它们都是SQL语句的组成部分。opt是可选的意思,也就是它的产生式可能产生ε。

opt_from_clause:
          /* Empty. */
        | from_clause
        ;

另外,你还可以看一下表达式部分的语法。在MySQL编译器当中,对于二元运算,你可以大胆地写成左递归的文法。因为它的语法分析的算法用的是LALR,这个算法能够自动处理左递归。

一般研究表达式的时候,我们总是会关注编译器是如何处理结合性和优先级的。那么,bison是如何处理的呢?

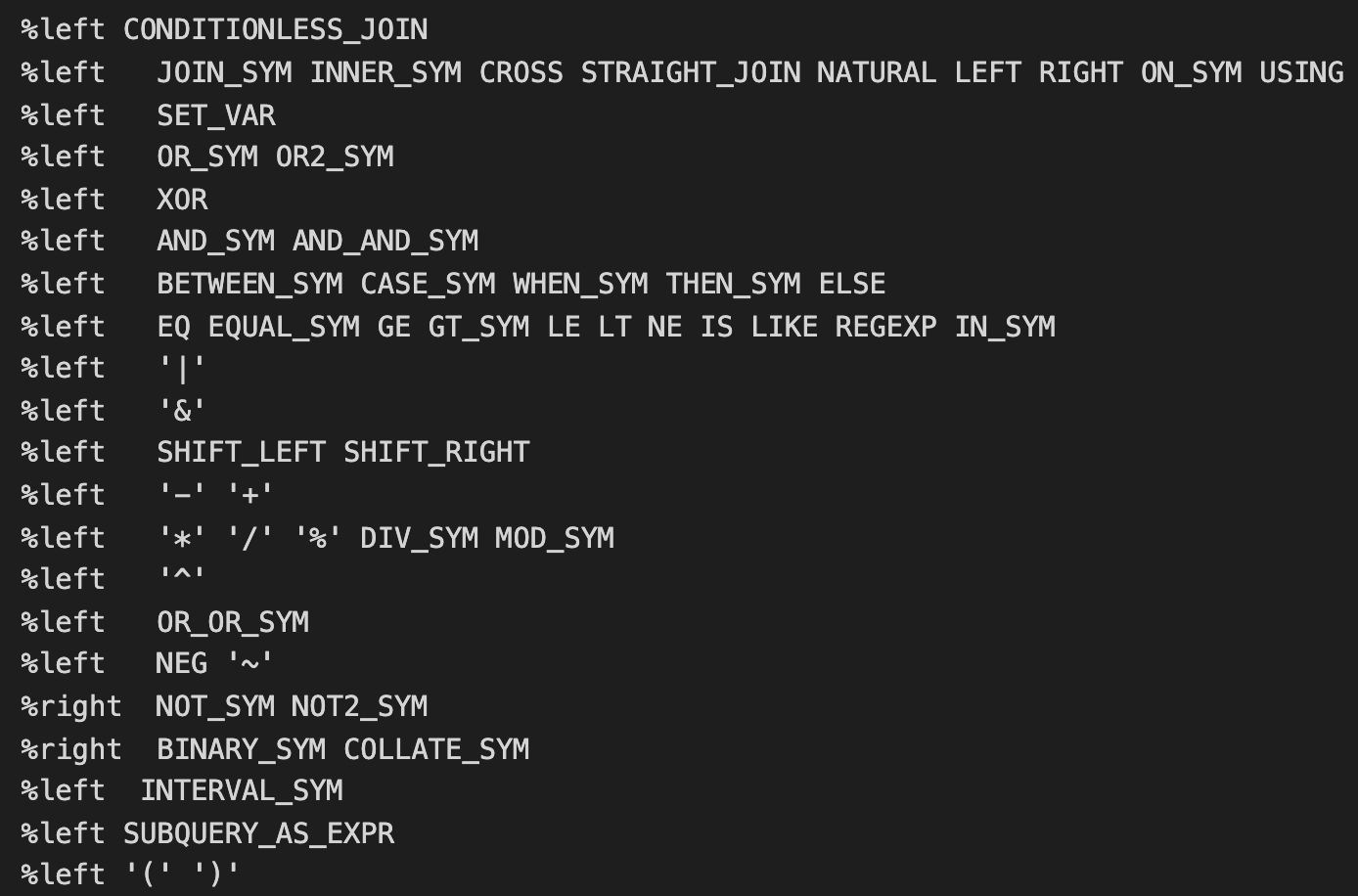

原来,bison里面有专门的规则,可以规定运算符的优先级和结合性。在sql_yacc.yy中,你会看到如下所示的规则片段:

你可以看一下bit_expr的产生式,它其实完全把加减乘数等运算符并列就行了。

bit_expr :
         ...
         | bit_expr '+' bit_expr %prec '+'
         | bit_expr '-' bit_expr %prec '-'
         | bit_expr '*' bit_expr %prec '*'
         | bit_expr '/' bit_expr %prec '/'
         ...
         | simple_expr

如果你只是用到加减乘除的运算,那就可以不用在产生式的后面加%prec这个标记。但由于加减乘除这几个还可以用在其他地方,比如“-a”可以用来表示把a取负值;减号可以用在一元表达式当中,这会比用在二元表达式中有更高的优先级。也就是说,为了区分同一个Token在不同上下文中的优先级,我们可以用%prec,来说明该优先级是上下文依赖的。

好了,在了解了词法分析器和语法分析器以后,我们接着来跟踪一下MySQL的执行,看看编译器所生成的解析树和AST是什么样子的。

在sql_class.cc的sql_parser()方法中,编译器执行完解析程序之后,会返回解析树的根节点root,在GDB中通过p命令,可以逐步打印出整个解析树。你会看到,它的根节点是一个PT_select_stmt指针(见图3)。

解析树的节点是在语法规则中规定的,这是一些C++的代码,它们会嵌入到语法规则中去。

下面展示的这个语法规则就表明,编译器在解析完query_expression规则以后,要创建一个PT_query_expression的节点,其构造函数的参数分别是三个子规则所形成的节点。对于query_expression_body和query_primary这两个规则,它们会直接把子节点返回,因为它们都只有一个子节点。这样就会简化解析树,让它更像一棵AST。关于AST和解析树(也叫CST)的区别,我在解析Python的编译器中讲过了,你可以回忆一下。

query_expression:
          query_expression_body
          opt_order_clause
          opt_limit_clause
          {
            $$ = NEW_PTN PT_query_expression($1, $2, $3); /*创建节点*/
          }
        | ...

query_expression_body:
          query_primary
          {
            $$ = $1;   /*直接返回query_primary的节点*/
          }
        | ...

query_primary:
          query_specification
          {
            $$= $1;  /*直接返回query_specification的节点*/
          }
        | ...

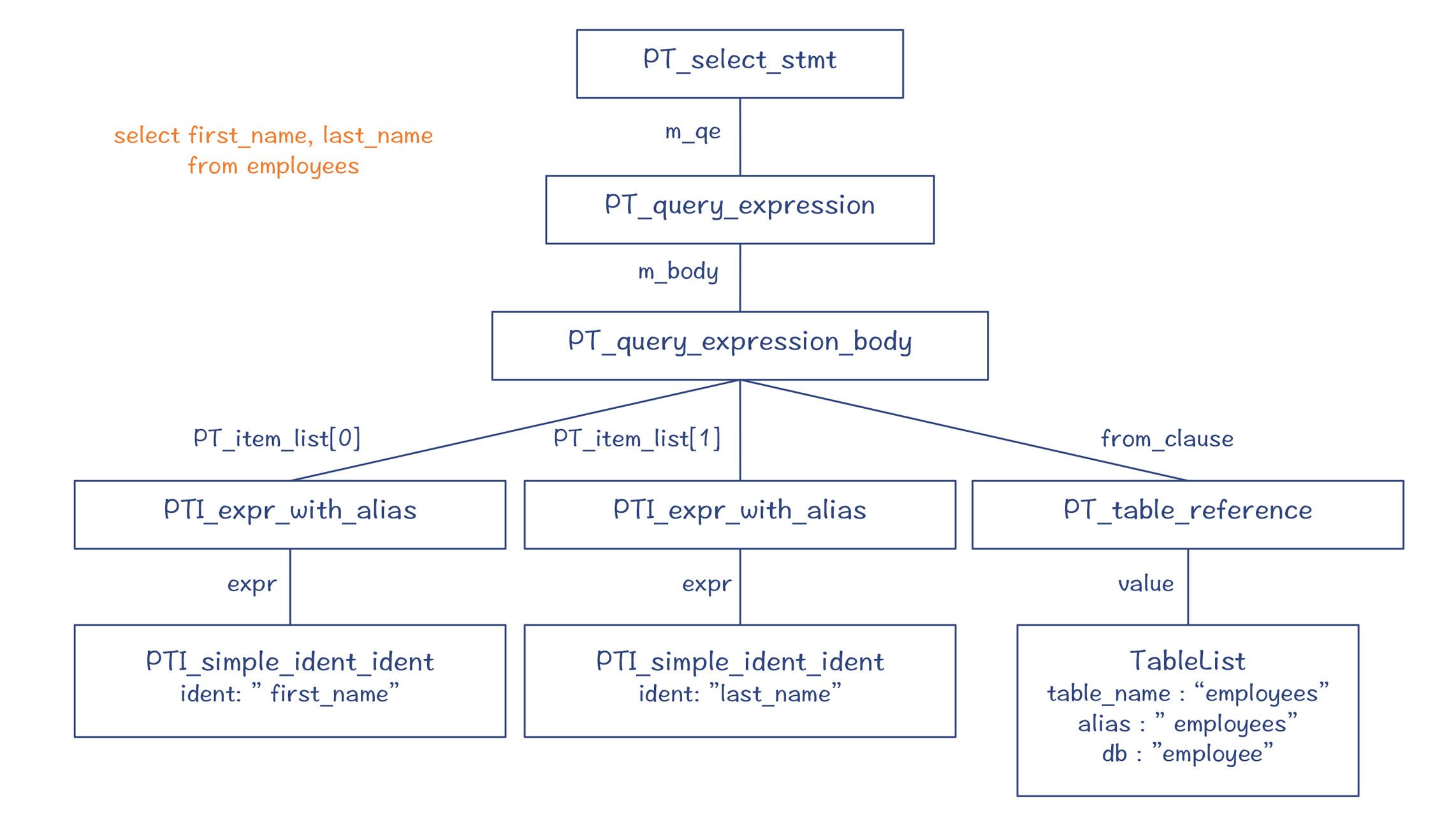

最后,对于“select first_name, last_name from employees”这样一个简单的SQL语句,它所形成的解析树如下:

图3:示例SQL解析后生成的解析树

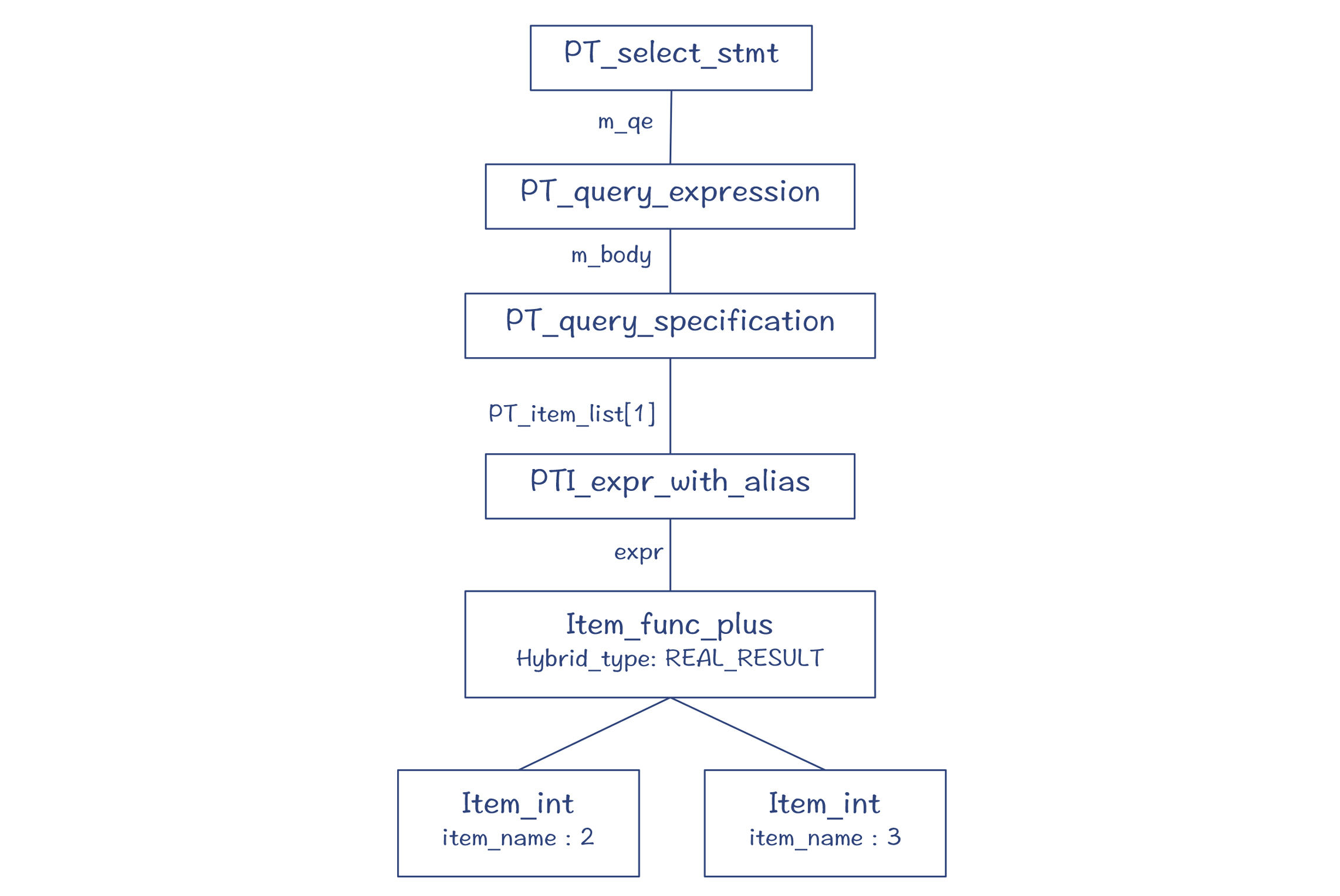

而对于“select 2 + 3”这样一个做表达式计算的SQL语句,所形成的解析树如下。你会看到,它跟普通的高级语言的表达式的AST很相似:

图4:“select 2 + 3”对应的解析树

图4中的PT_query_expression等类,就是解析树的节点,它们都是Parse_tree_node的子类(PT是Parse Tree的缩写)。这些类主要定义在sql/parse_tree_nodes.h和parse_tree_items.h文件中。

其中,Item代表了与“值”有关的节点,它的子类能够用于表示字段、常量和表达式等。你可以通过Item的val_int()、val_str()等方法获取它的值。

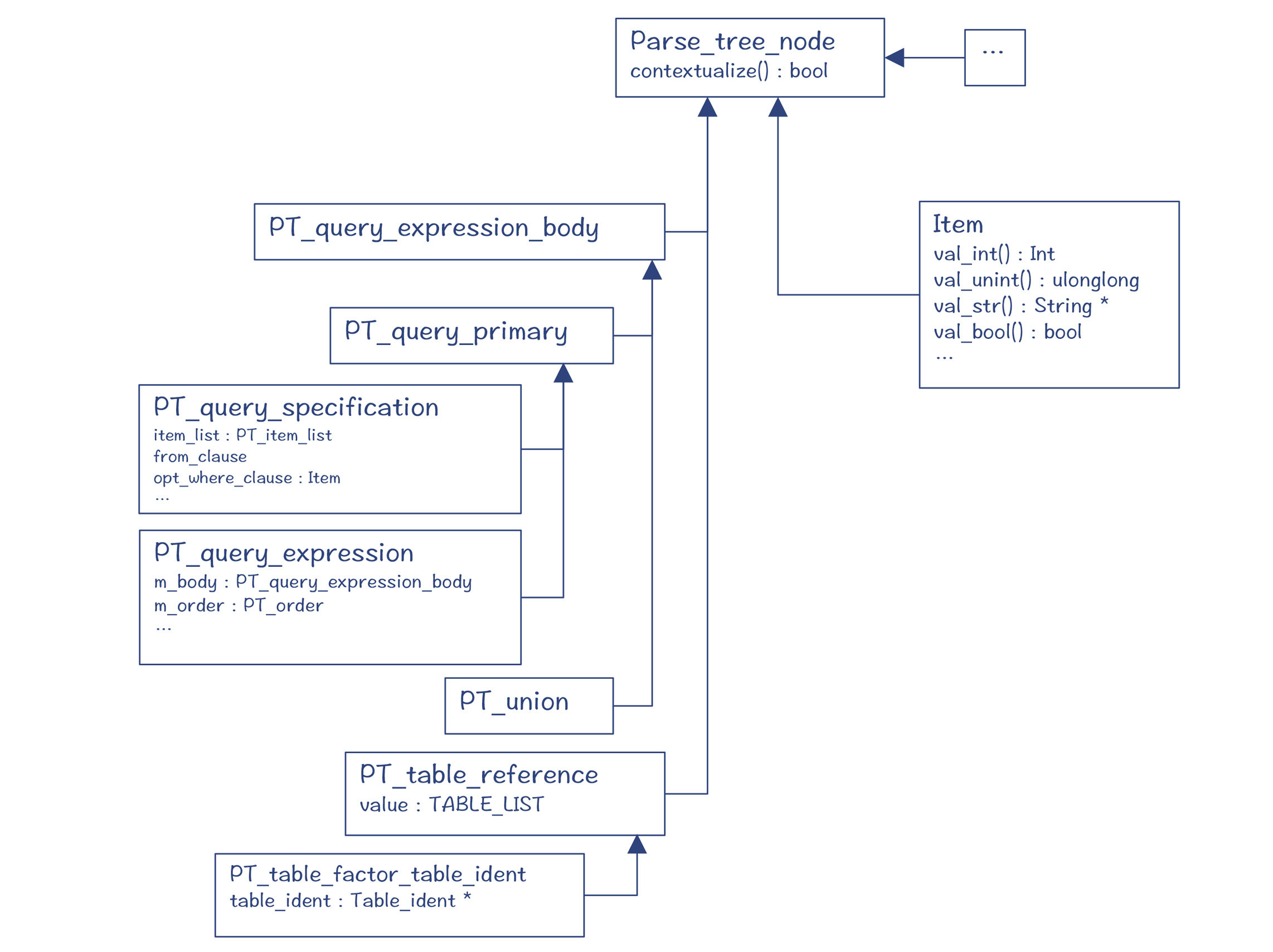

图5:解析树的树节点(部分)

由于SQL是一个个单独的语句,所以select、insert、update等语句,它们都各自有不同的根节点,都是Parse_tree_root的子类。

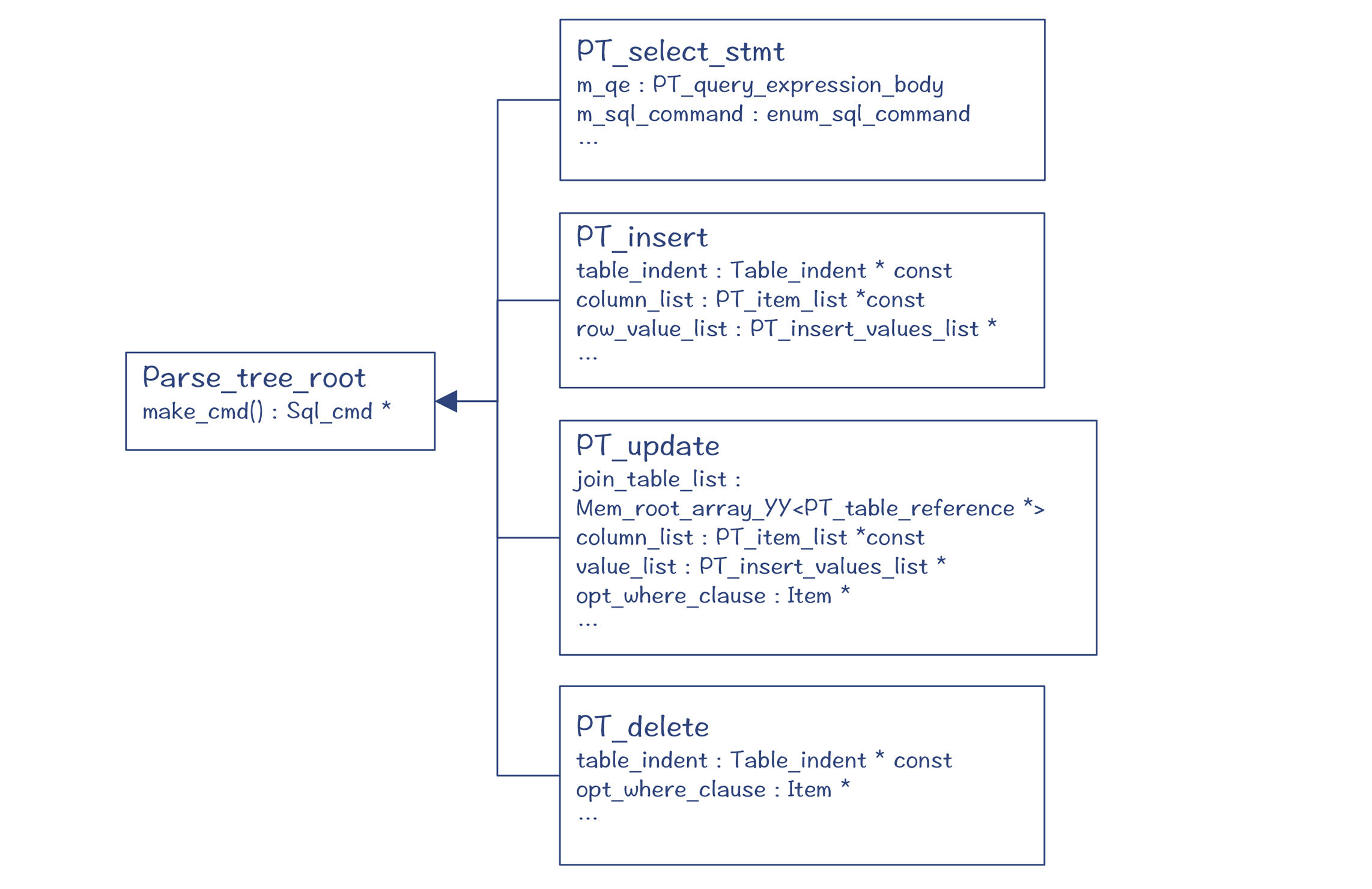

图6:解析树的根节点

好了,现在你就已经了解了SQL的解析过程和它所生成的AST了。前面我说过,MySQL采用的是LALR算法,因此我们可以借助MySQL编译器,来加深一下对LR算法家族的理解。

重温LR算法

你在阅读yacc.yy文件的时候,在注释里,你会发现如何跟踪语法分析器的执行过程的一些信息。

你可以用下面的命令,带上“-debug”参数,来启动MySQL服务器:

mysqld --debug="d,parser_debug"

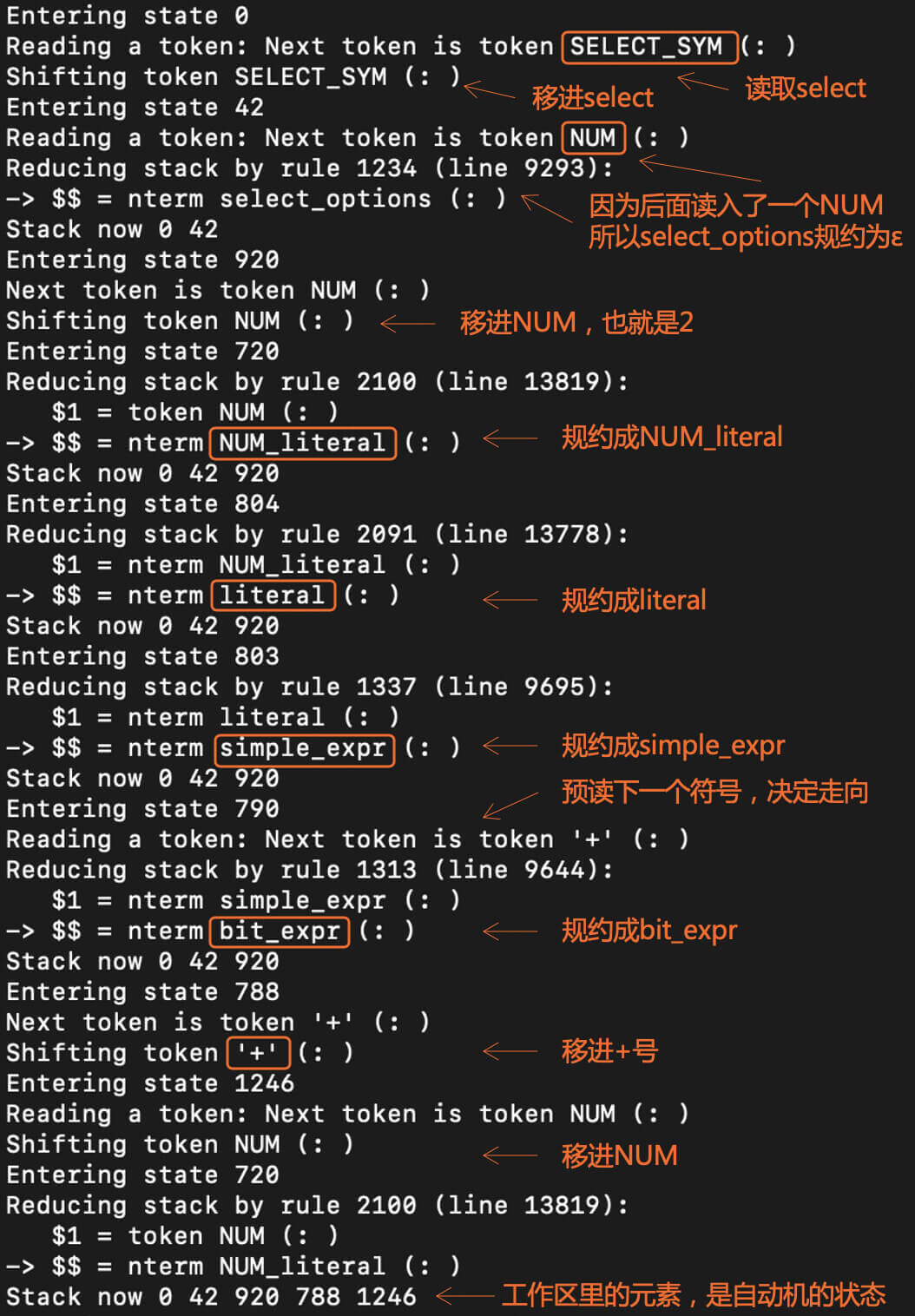

然后,你可以通过客户端执行一个简单的SQL语句:“select 2+3*5”。在终端,会输出语法分析的过程。这里我截取了一部分界面,通过这些输出信息,你能看出LR算法执行过程中的移进、规约过程,以及工作区内和预读的信息。

我来给你简单地复现一下这个解析过程。

第1步,编译器处于状态0,并且预读了一个select关键字。你已经知道,LR算法是基于一个DFA的。在这里的输出信息中,你能看到某些状态的编号达到了一千多,所以这个DFA还是比较大的。

第2步,把select关键字移进工作区,并进入状态42。这个时候,编译器已经知道后面跟着的一定是一个select语句了,也就是会使用下面的语法规则:

query_specification:
          ...
        | SELECT_SYM             /*select关键字*/
          select_options         /*distinct等选项*/
          select_item_list       /*select项列表*/
          opt_from_clause        /*可选:from子句*/
          opt_where_clause       /*可选:where子句*/
          opt_group_clause       /*可选:group子句*/
          opt_having_clause      /*可选:having子句*/
          opt_window_clause      /*可选:window子句*/
        ;

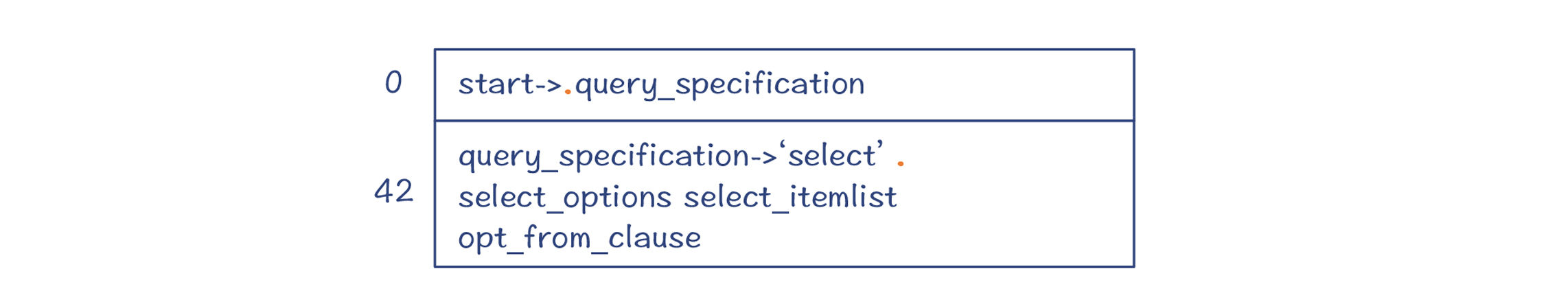

为了给你一个直观的印象,这里我画了DFA的局部示意图(做了一定的简化),如下所示。你可以看到,在状态42,点符号位于“select”关键字之后、select_options之前。select_options代表了“distinct”这样的一些关键字,但也有可能为空。

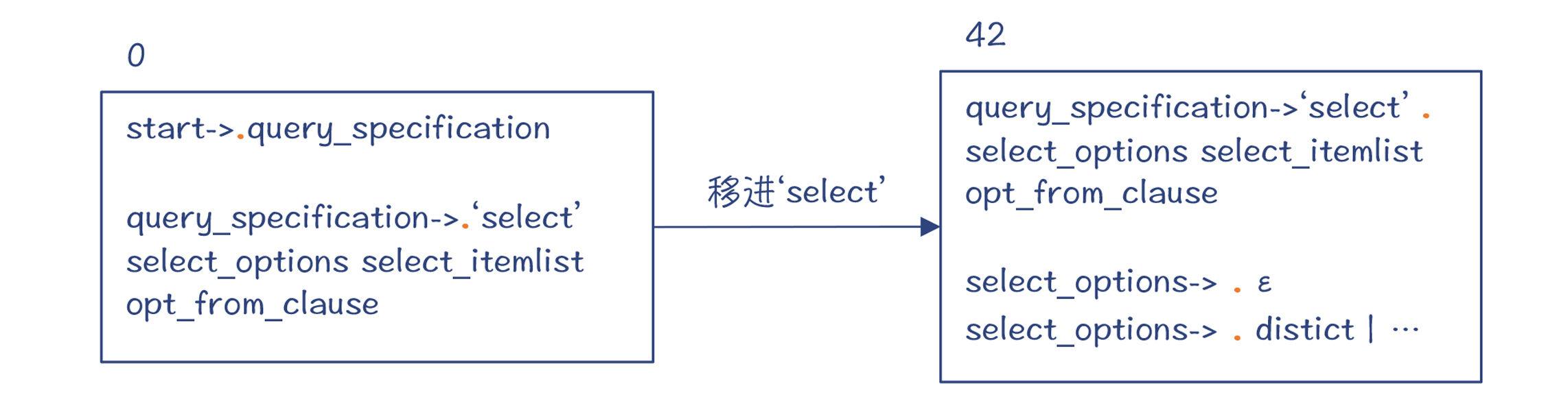

图7:移进select后的DFA

第3步,因为预读到的Token是一个数字(NUM),这说明select_options产生式一定生成了一个ε,因为NUM是在select_options的Follow集合中。

这就是LALR算法的特点,它不仅会依据预读的信息来做判断,还要依据Follow集合中的元素。所以编译器做了一个规约,也就是让select_options为空。

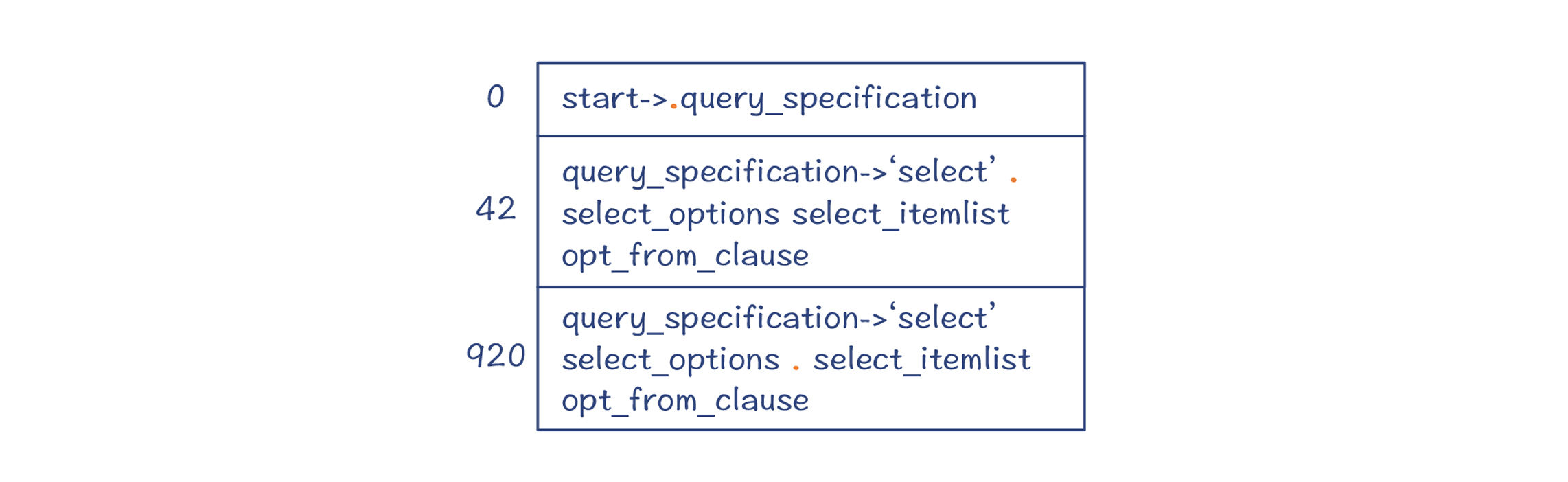

也就是,编译器依据“select_options->ε”做了一次规约,并进入了新的状态920。注意,状态42和920从DFA的角度来看,它们是同一个大状态。而DFA中包含了多个小状态,分别代表了不同的规约情况。

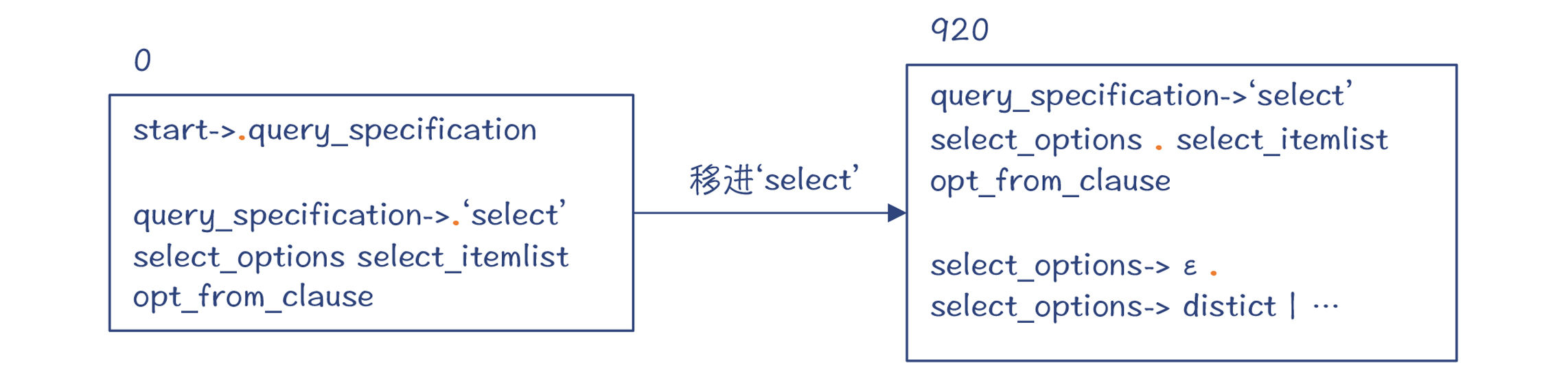

图8:基于“select_options->ε”规约后的DFA

你还需要注意,这个时候,老的状态都被压到了栈里,所以栈里会有0和42两个状态。栈里的这些状态,其实记录了推导的过程,让我们知道下一步要怎样继续去做推导。

图9:做完前3步之后,栈里的情况

第4步,移进NUM。这时又进入一个新状态720。

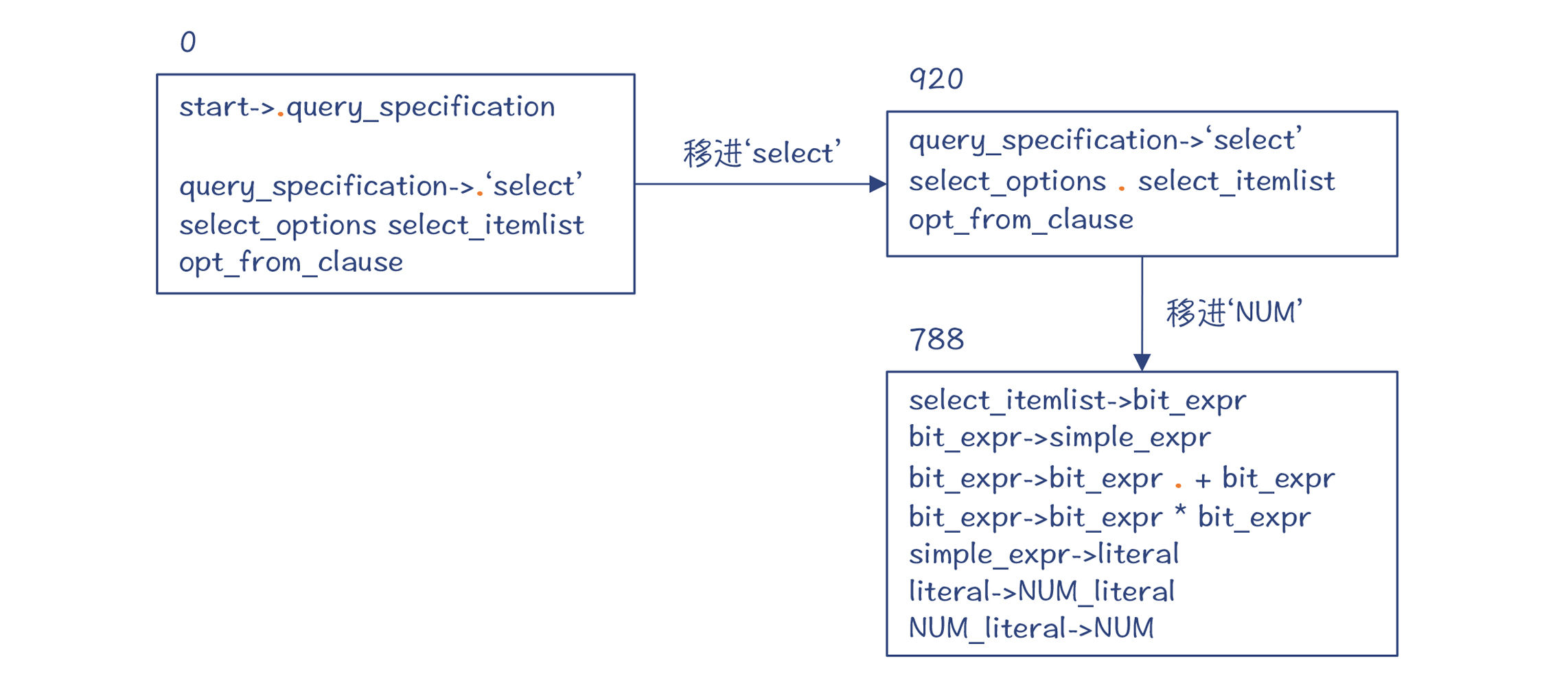

图10:移进NUM后的DFA

而旧的状态也会入栈,记录下推导路径:

图11:移进NUM后栈的状态

第5~8步,依次依据NUM_literal->NUM、literal->NUM_literal、simple_expr->literal、bit_expr->simple_expr这四条产生式做规约。这时候,编译器预读的Token是+号,所以你会看到,图中的红点停在+号前。

图12:第8步之后的DFA

第9~10步,移进+号和NUM。这个时候,状态又重新回到了720。这跟第4步进入的状态是一样的。

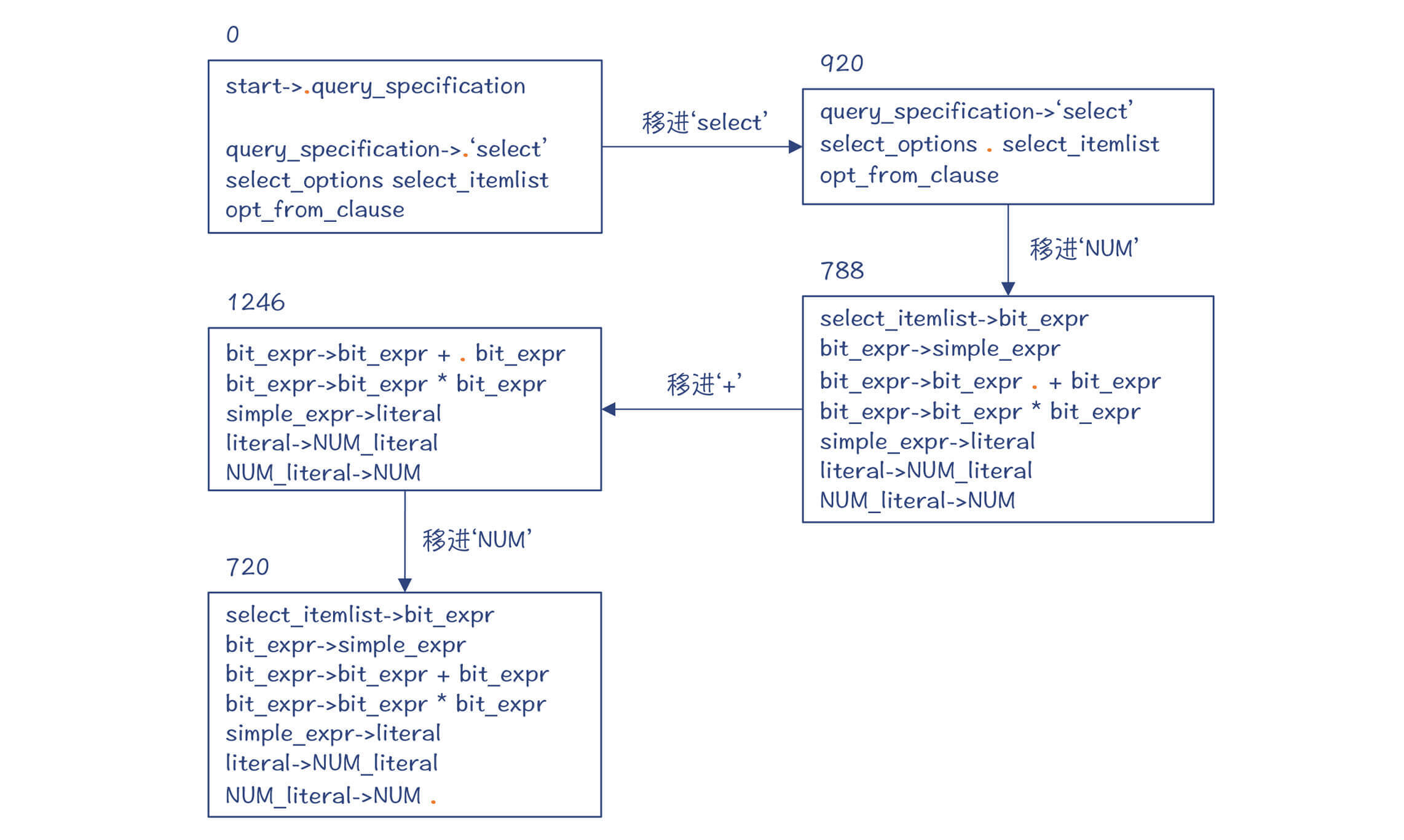

图13:第10步之后的DFA

而栈里的目前有5个状态,记录了完整的推导路径。

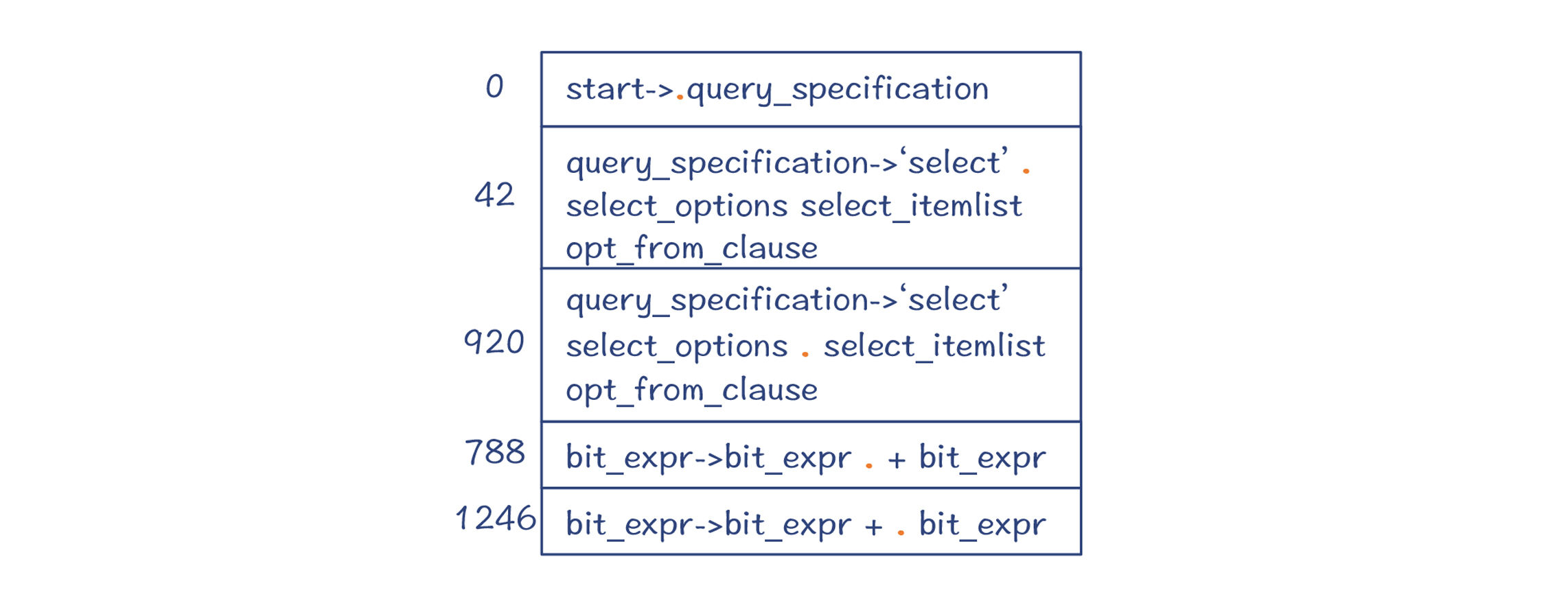

图14:第10步之后栈的状态

到这里,其实你就已经了解了LR算法做移进和规约的思路了。不过你还可以继续往下研究。由于栈里保留了完整的推导路径,因此MySQL编译器最后会依次规约回来,把栈里的元素清空,并且形成一棵完整的AST。

课程小结

这一讲,我带你初步探索了MySQL编译SQL语句的过程。你需要记住几个关键点:

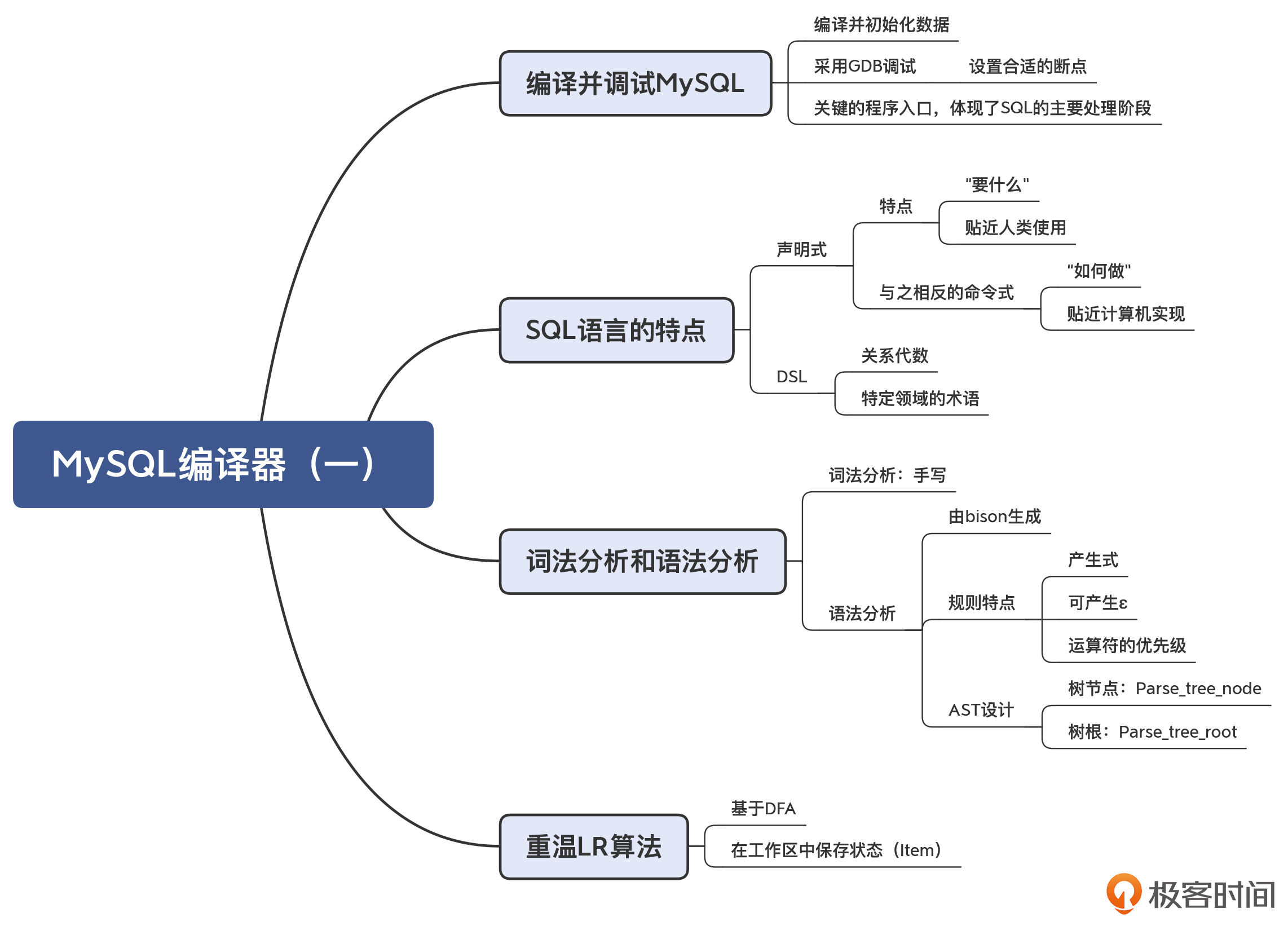

我依然把本讲的内容给你整理成了一张知识地图,供你参考和复习回顾:

一课一思

我们今天讲到了DSL的概念。你能分享一下你的工作领域中的DSL吗?它们是否也是采用声明式的?里面用到了哪些特定领域的术语?欢迎在留言区分享。

感谢你的阅读。如果有收获,欢迎你把今天的内容分享给更多的朋友。

参考资料

  1. MySQL的内行手册(MySQL Internals Manual)能提供一些重要的信息。但我发现文档内容经常跟源代码的版本不同步,比如介绍源代码的目录结构的信息就过时了,你要注意这点。
  2. bison的手册
