你好,我是LMOS。
上节课,我们学习了设计一个CPU所需要的相关基础知识,并带你认识了一些后面将会用到的EDA软件工具。看完课程的讲解,还有上手运行的Demo,你是否对接下来要设计CPU已经蠢蠢欲动了?
哈哈,先别着急,我们在设计CPU之前,还有一些很关键的知识需要补充学习。没错,就是CPU的指令集架构。
指令集可以说是一个CPU的基石,要实现CPU的计算和控制功能,就必须要定义好一系列与硬件电路相匹配的指令系统。所以,在设计CPU之初,工程师就应该清楚CPU应该具有怎样的指令架构。
在第一节课我们讲历史的时候,曾经提到过,CPU既是程序指令的执行者,又被程序中相关的指令所驱动。不过,我并没有具体说明什么是指令。其实指令就是我们交代CPU要执行的操作。
那到底什么是指令集呢?
我给你打个比方:假如你有一条狗,经过一段时间的训练,它能“听懂”了你对它说一些话。当你对它说“坐下”,它就乖乖地坐在地上;当你对它说“汪汪叫”;它就汪汪汪地叫起来,当你对它说“躺下”,它马上就会躺下来……这里你说的“坐下”、“汪汪叫”、“躺下”这些命令,就相当于计算机世界里的指令。
当然,你还可以继续训练狗,让它识别更多指令,我们把所有的这些指令汇总在一起,就是一个指令集。如果指令集里面没有“上厕所”这个命令,那么即使你对狗下这个命令,它也不会去执行。CPU也一样,必须要有特定的指令集才能工作。
不同的CPU有不同的指令集,根据它们的繁简程度可以分为两种:复杂指令集CISC和精简指令集RISC。
指令集架构(英文叫 Instruction Set Architecture,缩写为ISA)是软件和硬件的接口,不同的应用需求,会有不同的指令架构。我们要想设计一款CPU,指令集体系就是设计的出发点。
在开始设计一款处理器之前,我们需要选定它的指令集架构。学过前面的课程,我们知道RISC-V指令集具有明显的优势:一是RISC-V完全开放,二是RISC-V指令简单,三是RISC-V实行模块化设计,易于扩展。
我给你列了一个表,用于给你展示一下RISC-V基础指令集和扩展指令集,如下所示:
要满足现代操作系统和应用程序的基本运行,RV32G指令集或者RV64G指令集就够了(G是通用的意思 ,而I只是整数指令集,G包含I),注意RV32G指令集或者RV64G指令集,只有寄存器位宽和寻址空间大小不同,这些指令按照功能可以分为如下几类。
从上表我们也可以看到,RISC-V指令集具有模块化特点。这就允许我们根据自己的应用需求,选择一个基础指令集,加上若干个扩展指令集灵活搭配,就可以得到我们想要的指令集架构,进而根据这样的指令架构,设计出贴合我们应用需求的CPU。
作为一个初学者,我们先从RISC-V的核心开始。它最核心的部分是一个基础整数指令集,叫做RV32I。RV32I就表示32位的RISC-V。指令集的命名方式我在[第二节课]给你提到过,如果你印象不深了,可以去回顾一下。仅仅依靠RV32I,我们就可以运行一个完整的软件栈。
RV32I包含的指令是固定的,永远不会改变。这为编译器设计人员,操作系统开发人员和汇编语言程序员提供了稳定的基础知识框架。

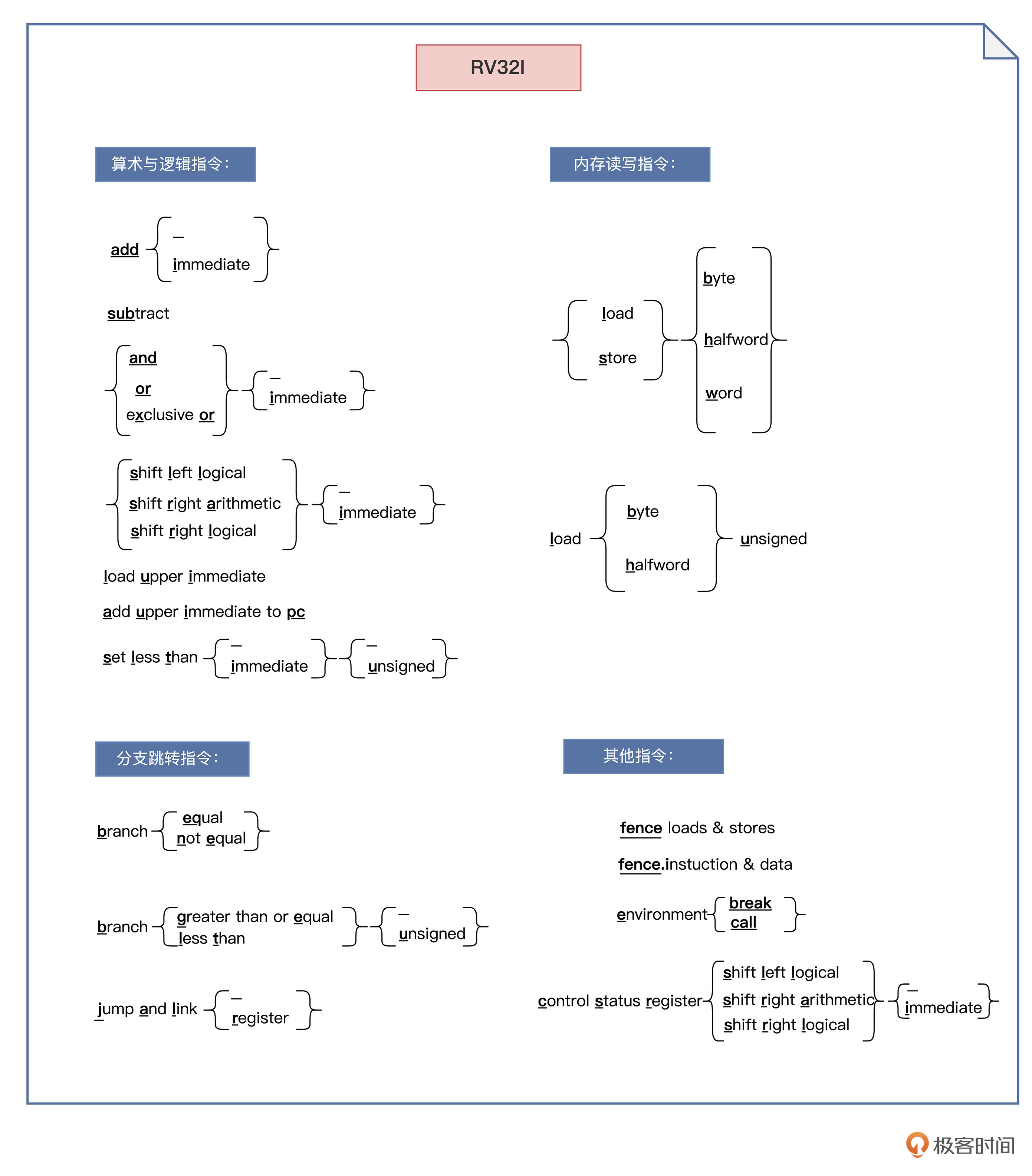

接下来我们看一张图,这是 RV32I 基础指令集的名称表示。
这些名称,你乍一看是不是有点眼花缭乱?先别慌,我讲一下命名规则,你就能明白了。
从图中我们可以看到,有些字母带有下划线。我们把带有下划线的字母从左到右连接起来,就可以组成一个 RV32I 的指令。对于每一个指令名称,集合标志{}内列举了指令的所有变体,变体用加下划线的字母或下划线字符_表示。如果大括号内只有下划线字符_,则表示对于此指令变体不需用字母表示。
我们再结合例子加深一下理解。下图表示了这四个 RV32I 指令:bge,blt,bgeu,bltu。
通过前面[第三节课]硬件描述语言基础的学习,我们知道了CPU的硬件逻辑里只有“0”和“1”,那么问题来了,怎么用“0”和“1”来表示出上述的指令呢?
要想回答这个问题,我们需要依次去了解指令格式,指令中要用到的寄存器以及指令集中各种功能的指令。
我们先从RV32I的指令格式说起。从下图可以看到,RISCV总共也就只有6种指令格式。-

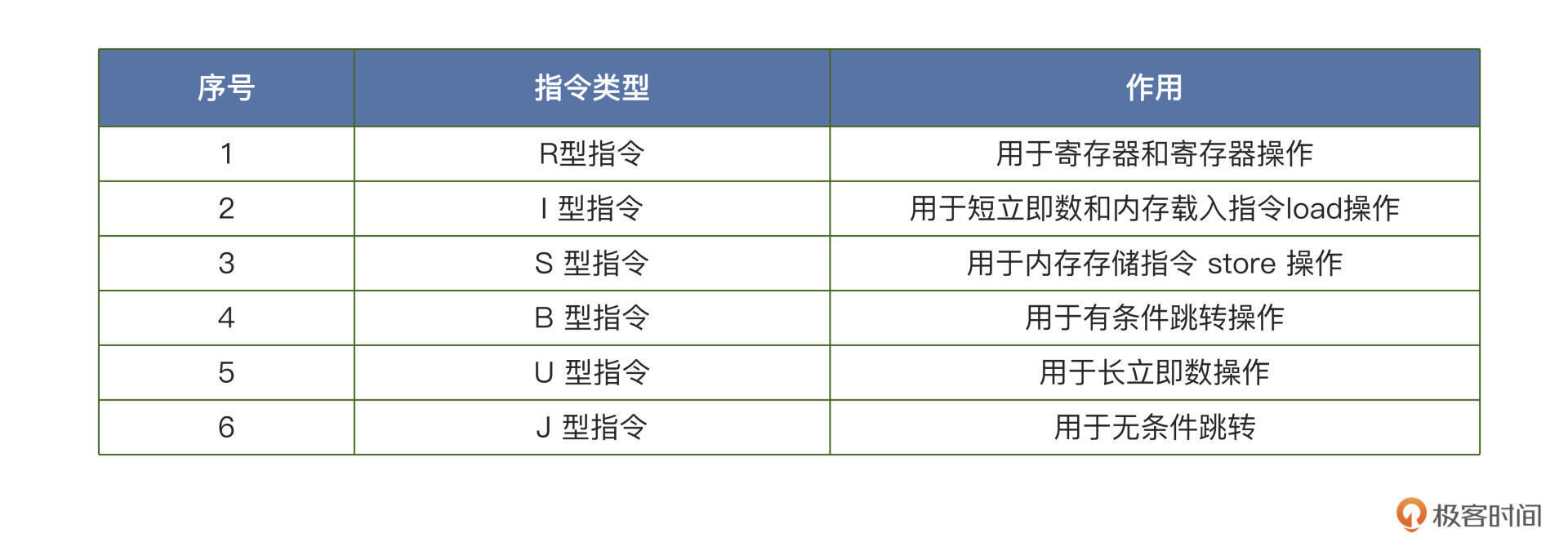

六种指令各司其职,我把它们的作用整理成了表格,这样你看起来一目了然。
不要小看这些指令,我们来分析一下它们到底有哪些优势。这些指令格式规整有序,结构简单。因为指令只有六种格式,并且所有的指令都是 32 位长度的,所以这些指令解码起来就比较简单,可以简化解码电路,提高CPU的性能功耗比。
上图中的opcode代表指令操作码,imm代表立即数,funct3和funct7代表指令对应的功能,rs1、rs2和rd则分别代表源寄存器1、源寄存器2以及目标寄存器。RISC-V的一个指令中可以提供三个寄存器操作数,而不是像 x86一样,让源操作数和目的操作数共享一个字段,因此相比x86指令,RISC-V 减少了软件的程序操作。
而且,源寄存器(rs1和rs2)和目标寄存器(rd),都设计固定在所有RISC-V指令同样的位置上,指令译码相对简单。所以,指令在CPU流水线中执行时,可以先开始访问寄存器,然后再完成指令解码。
此外,这些指令格式的所有立即数的符号位总是在指令的最高位。这个设计有什么好处呢?它意味着,有可能成为关键路径的立即数符号扩展,可以在指令解码前进行。这样可以加速符号扩展电路,有利于CPU流水线的时序优化。
之前讲指令格式时,我们说到了源寄存器rs1、rs2和目标寄存器rd,那你知道指令中的寄存器都有哪些吗?
在RISC-V的规范里定义了32个通用寄存器。其中,有 31 个是常规寄存器,1 个恒为 0 值的 x0 寄存器。0值寄存器的设置,是为了满足汇编语言程序员和编译器编写者的使用需要,他们可以使用x0寄存器作为操作数,来完成功能相同的操作。
比如说,我们如果需要插入一个空操作,就可以使用汇编语句 “addi x0 , x0, 0 ”(相当于0+0=0)来代替其他指令集中的nop空指令。
由于访问寄存器中的数据要比访问存储器的速度快得多,一般每条 RISC-V 指令最多用一个时钟周期执行(忽略缓存未命中的情况),而ARM-32 或者x86-32 则需要多个时钟周期执行的指令。因为ARM-32只有16个寄存器,而X86-32仅仅只有8个寄存器。
因此,寄存器越多,编译器和汇编程序员的工作就会越轻松。
之前[第二节课],我给你列过RV32I的32个通用寄存器,这里我再带你复习一下,温故知新。表中的ABI全称为Application Binary Interface,即应用程序二进制接口,也就是寄存器的别名,在汇编程序设计时会用到。
寄存器的内容我们就先讲这些,后面实现CPU的时候具体用到了,我再详细解释。
接下来我们研究一下RV32I的各种指令。如果你写过汇编程序应该知道,一般用得较多的就是算术和逻辑处理语句了,我们先从这类指令说起。
在RV32I的指令中,包括算术指令(add, sub)、数值比较指令(slt)、逻辑指令(and, or, xor)以及移位指令 (sll, srl, sra)这几种指令。
这些指令和其他指令集差不多,它们从寄存器读取两个 32 位的值,并将 32 位的运算结果再写回到目标寄存器。RV32I 还提供了这些指令的立即数版本,就是如下图所示的I型指令:
同样的,RV32I也提供了寄存器和寄存器操作的指令,包括加减运算、数值比较、逻辑操作和移位操作。这些指令的功能和前面的立即数指令相似,不同的是,这里把指令中的立即数对应位置替换成了源寄存器 rs2。
寄存器和寄存器操作的指令如下表所示:
需要指出的是,在寄存器和寄存器操作的算术指令中,必须要有减法指令,这和立即数操作指令有所不同。
与CISC指令集具有众多的寻址方式不同,RV32I 省略了像 x86-32 指令集那样的复杂寻址模式。在 RISC-V 指令集中,对内存的读写只能通过 LOAD 指令和 STORE 指令实现。而其他的指令,都只能以寄存器为操作对象。
你可以看看后面的这张图,里面列出了Load 指令和Store指令格式:
如上图所示,加载和存储的寻址模式只能是符号扩展12位的立即数,加上基地址寄存器得到访问的存储器地址。因为没有了复杂的内存寻址方式,这让CPU流水线可以对数据冲突提前做出判断,并通过流水线各级之间的转送加以处理,而不需要插入空操作(NOP),极大提高了代码的执行效率。
学习了前面的第二节课,相信你对RISC-V指令架构特点已经有所了解,RISC-V遵循的是大道至简的原则。它的指令数目非常简洁,基本指令只有40多条,其中只有6条有条件跳转指令,减少了跳转指令的条数,这样硬件设计上更为简单。
下面,我们分别来看看RV32I条件跳转指令和无条件跳转指令的运行原理。这些原理只要你耐心听我讲完就能理解,而且之后也会应用在我们的在MiniCPU实现中。
RV32I 中的条件跳转指令是通过比较两个寄存器的值,并根据比较结果进行分支跳转。比较可以是:相等(beq),不相等 (bne),大于等于(bge),或小于(blt)。
如下图所示,大于等于(bge),和小于(blt)则跳转指令为有符号数比较,RV32I 也提供了相应的无符号数的比较指令,分别为bgeu和 bltu。剩下的两个比较关系(大于和小于等于),可以通过简单地交换两个操作数位置,来完成相同的比较。例如, x < y 可以表示为y > x ,同样的, x ≤ y也表示为 y ≥ x。-
除了有条件分支跳转,RV32I还提供了无条件跳转指令,无条件跳转指令还可以细分为直接跳转和间接跳转这两种指令。
直接跳转指令JAL如下图所示。RISC-V 为 JAL 指令专门定义了 J-TYPE 格式。
- JAL指令的执行过程是这样的。首先,它会把 20 位立即数做符号位扩展,并左移一位,产生一个 32 位的符号数。然后,将该 32 位符号数和 PC 相加来产生目标地址(这样,JAL 可以作为短跳转指令,跳转至 PC±1 MB 的地址范围内)。
同时,JAL 也会把紧随其后的那条指令的地址,存入目标寄存器中。这样,如果目标寄存器是零,则 JAL 就等同于 GOTO 指令;如果目标寄存器不为零,JAL 可以实现函数调用的功能。

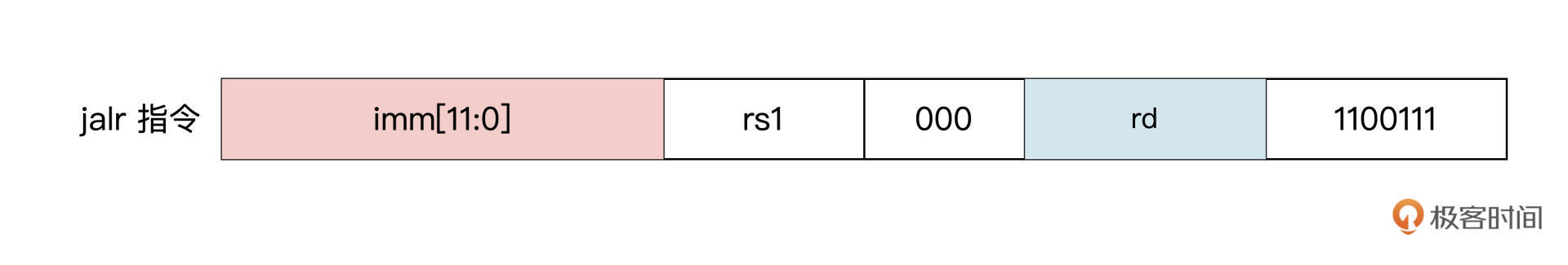

间接跳转指令JALR 如上图所示。JALR 指令会把 12 位立即数和源寄存器相加,并把相加的结果末位清零,作为新的跳转地址。同时,和 JAL 指令一样,JALR 也会把紧随其后的那条指令的地址,存入到目标寄存器中。
除了内存地址空间和通用寄存器地址空间外,RISC-V 中还定义了一个独立的控制与状态寄存器(Control Status Register,CSR)地址空间。
每个处理器实现的CSR会因设计目标不同而有差异,但这些CSR的访问方式却是一致的,访问这些 CSR 的指令定义在了用户指令集中(Zicsr 指令集扩展)。
有了上图这些CSR指令,能够让我们轻松访问一些程序性能计数器。这些计数器包括系统时间、时间周期以及执行的指令数目。
在 RISC-V 指令集中,还有其他的一些指令,例如用于系统调用的ecall指令,在调试时用于将控制转移到调试环境的ebreak 指令等。对于这些扩展的指令,这里就不展开讲了。
好,到这里,我们就把RISC-V的基础整数指令集——RV32I大体梳理了一遍。你可能感慨,比起训练一条狗,训练“CPU”要复杂得多。不过,通过RV32I这个最核心的指令集,我们也看到了 RISC-V的很多设计优势。
相比CISC,RISCV确实更容易学习和使用。学习了这些基本指令的功能,我们就可以设计出简单的CPU了。
好了,今天的课程就到这里,让我们来回顾一下今天学到的内容。
首先,我们知道了什么是CPU的指令集,并选择 RISC-V最核心的基础整数指令集RV32I 重点学习。RV32I包含的指令是固定的,永远不会改变。我们学好RV32I,不但能为学习RISC-V的扩展指令集打下基础,也能为编译器设计、操作系统开发和汇编程序设计搭建好前置的基础知识框架。
RISC-V到底在CPU设计上有哪些优势?我们从指令格式、寄存器以及指令解读这几个方面入手,做了不少讨论。
RISC-V仅有6种指令格式,它们分别是:R类型指令、 I 型指令、 S 型指令、B 类型指令、 U 型指令和 J 型指令。这些指令格式规整有序,结构简单,所以指令解码起来比较简单,有利于简化解码电路,提高了CPU的性能功耗比。
此外,在RISC-V的规范里,定义了32个通用寄存器。其中有 31 个常规寄存器,一个恒 0 值的 x0 寄存器。由于 RISC-V的寄存器有数量上的优势,使得基于RISC-V设计CPU不用那么频繁地去访问存储器,指令执行起来更快,也让编译器和汇编程序员的工作更加轻松。
之后我们了解到,RV32I的指令包括算术指令、数值比较指令、逻辑指令以及移位指令,这些指令和其他指令集差不多。但是, RISC-V与CISC指令集具有众多的寻址方式不同,RV32I 省略了如 x86-32 指令集的复杂寻址模式。在 RISC-V 指令集中,对内存的读写只能通过 LOAD 指令和 STORE 指令实现。
RISC-V遵循的是大道至简的原则,它的指令数目非常简洁,基本指令只有40多条,而分支跳转指令只有8条,其中6条是带条件跳转指令,2条是无条件跳转指令。这些指令条数的减少,使硬件设计更简单。
除了上面提到的指令,RISC-V还有其他的一些指令,比如,还定义了一个独立的控制与状态寄存器地址空间,其地址宽度是 12 位的。根据每个设计的目标不同,每个处理器实际实现的 CSR 可能会有所不同。对于剩余没有介绍的一些指令,如果你感兴趣的话,可以自己查阅相关资料(比如RISC-V的官方手册)来学习。

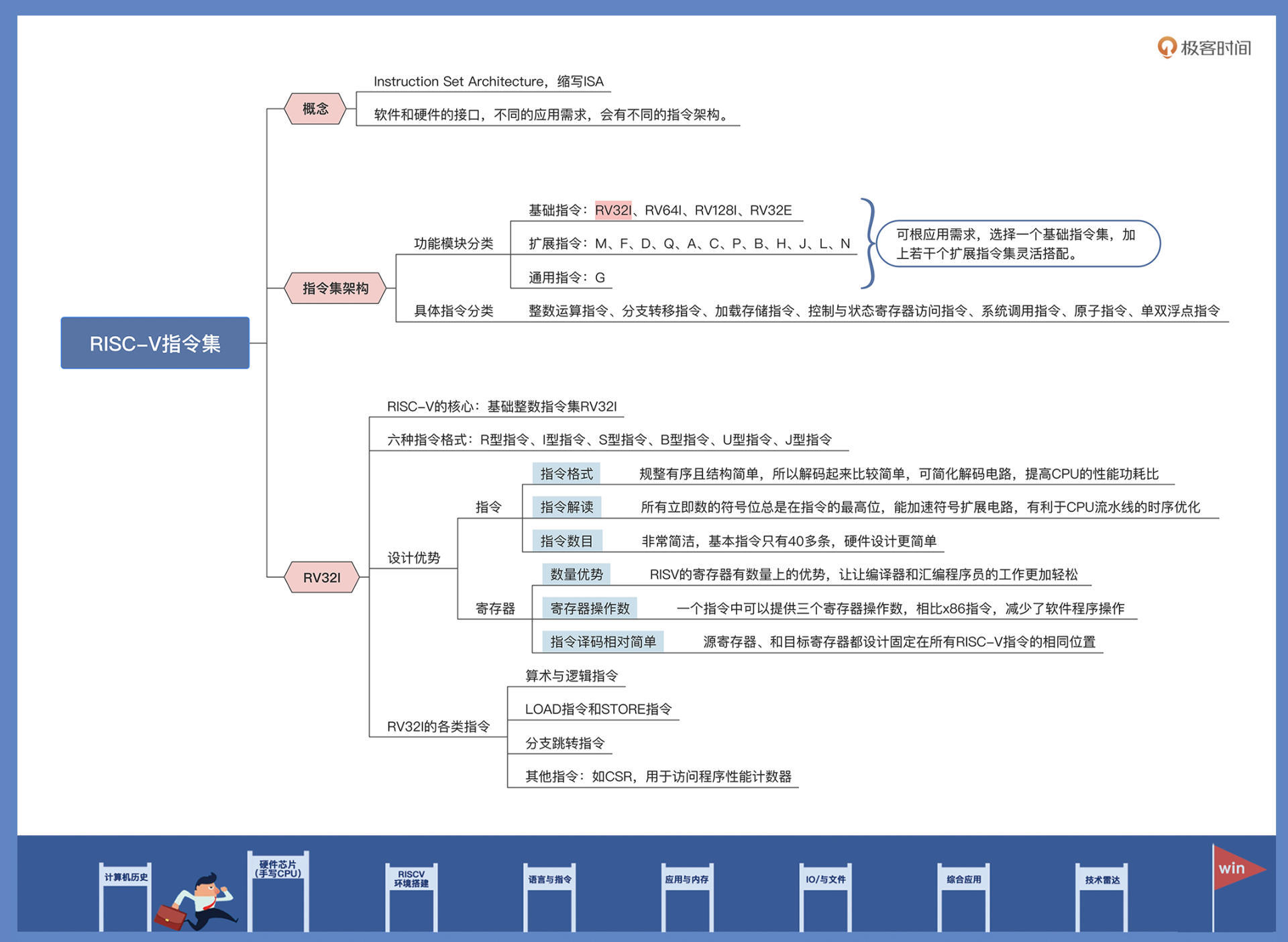

最后我为你梳理了这节课的知识导图,供你参考。
今天我们讲到了RISC-V 中的分支跳转指令 JAL。想想看,为什么要通过调整立即数的某些位,从 U-TYPE指令得到J-TYPE指令格式呢?这样调整以后有什么好处?
期待你记录自己这节课学完的收获或者疑问,我在留言区等你。如果这节课对你有启发,也推荐你分享给更多朋友。下节课我们就要着手设计迷你CPU了,敬请期待。
