协议专栏特别福利 答疑解惑2期

你好,我是刘超。

第二期答疑涵盖第3讲至第6讲的内容。我依旧对课后思考题和留言中比较有代表性的问题作出回答。你可以点击文章名,回到对应的章节复习,也可以继续在留言区写下你的疑问,我会持续不断地解答。希望对你有帮助。

《第3讲 | ifconfig:最熟悉又陌生的命令行》

课后思考题

你知道 net-tools 和 iproute2 的“历史”故事吗?

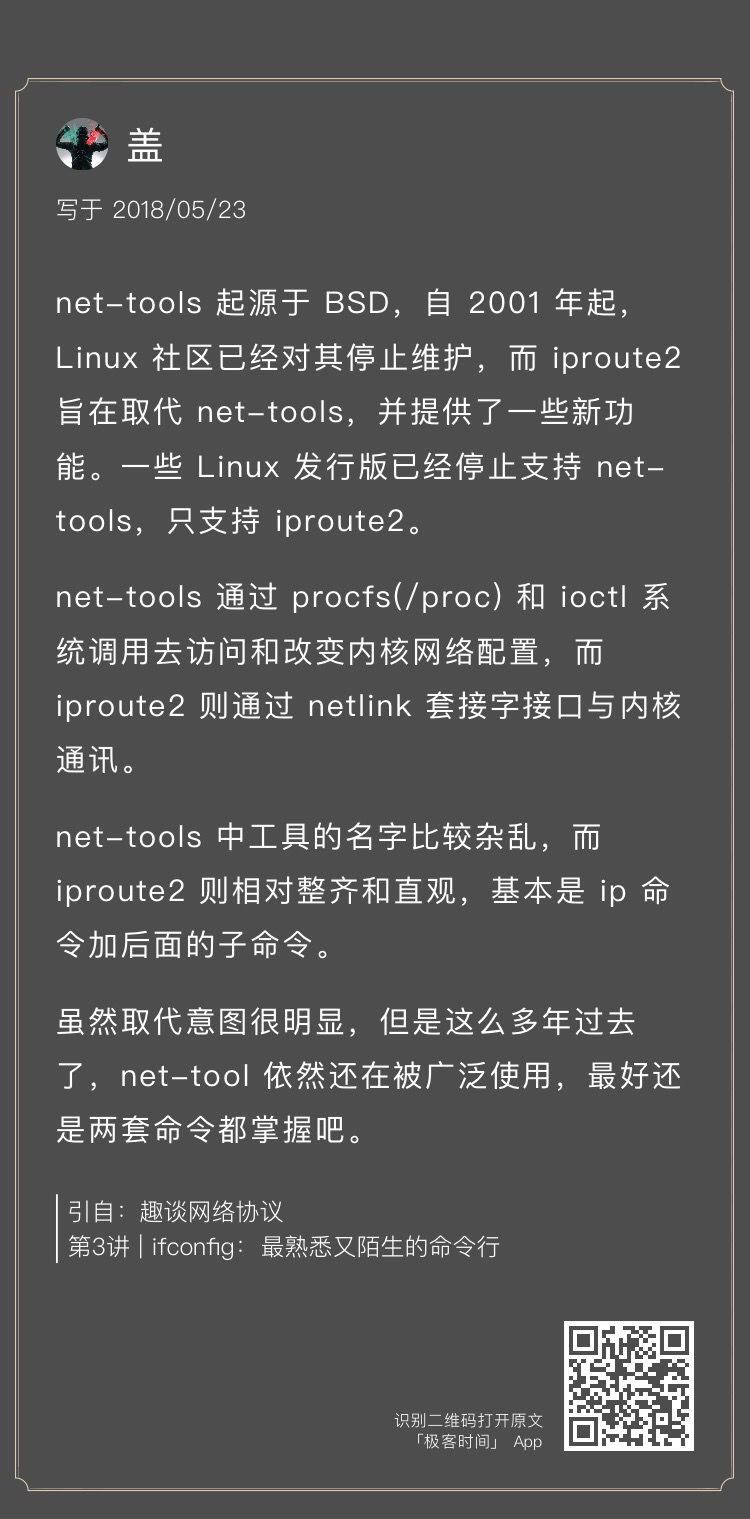

这个问题的答案,盖同学已经写的比较全面了。具体的对比,我这里推荐一篇文章https://linoxide.com/linux-command/use-ip-command-linux/,感兴趣的话可以看看。

留言问题

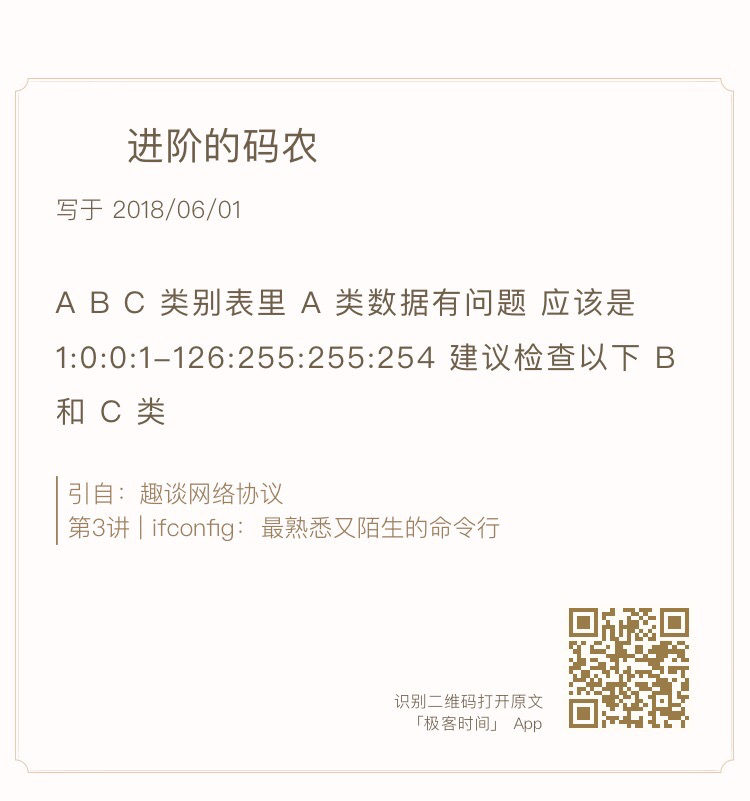

1.A、B、C类地址的有效地址范围是多少?

我在写的时候,没有考虑这么严谨,平时使用地址的时候,也是看个大概的范围。所以这里再回答一下。

A类IP的地址第一个字段范围是0~127,但是由于全0和全1的地址用作特殊用途,实际可指派的范围是1~126。所以我仔细查了一下,如果较真的话,你在答考试题的时候可以说,A类地址范围和A类有效地址范围。

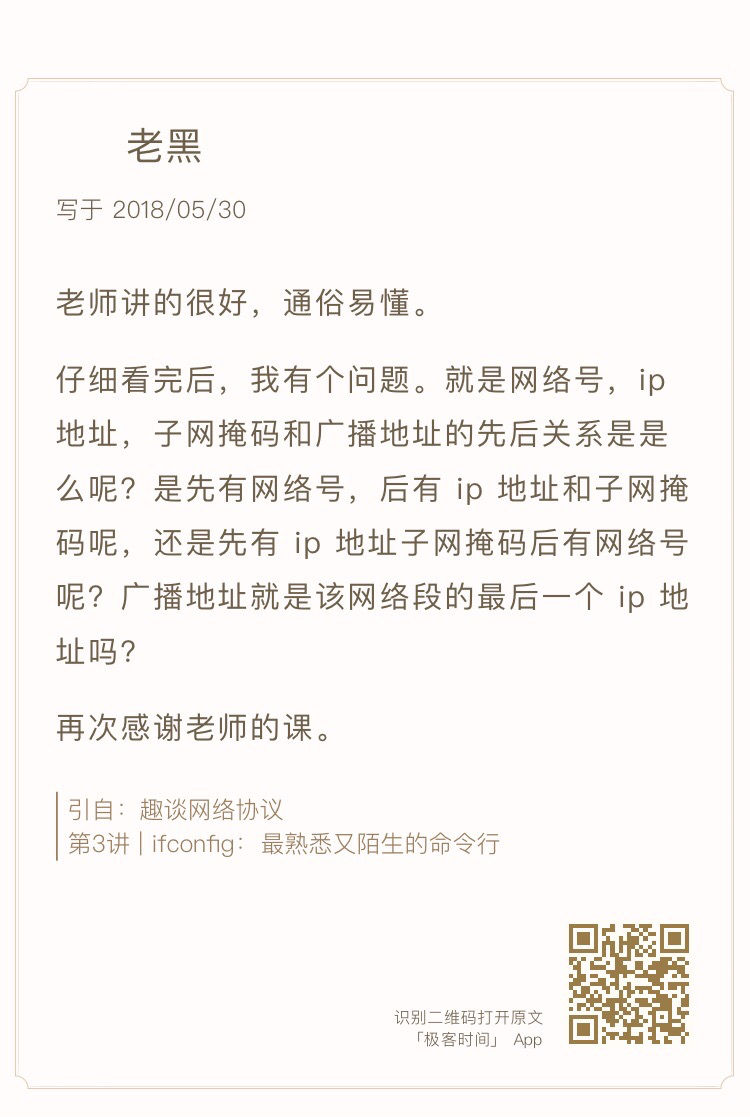

2.网络号、IP地址、子网掩码和广播地址的先后关系是什么?

当在一个数据中心或者一个办公室规划一个网络的时候,首先是网络管理员规划网段,一般是根据将来要容纳的机器数量来规划,一旦定了,以后就不好变了。

假如你在一个小公司里,总共就没几台机器,对于私有地址,一般选择192.168.0.0/24就可以了。

这个时候先有的是网络号。192.168.0就是网络号。有了网络号,子网掩码同时也就有了,就是前面都是网络号的是1,其他的是0,广播地址也有了,除了网络号之外都是1。

当规划完网络的时候,一般这个网络里面的第一个、第二个地址被默认网关DHCP服务器占用,你自己创建的机器,只要和其他的不冲突就可以了,当然你也可以让DHCP服务自动配置。

规划网络原来都是网络管理员的事情。有了公有云之后,一般有个概念虚拟网络(VPC),鼠标一点就能创建一个网络,网络完全软件化了,任何人都可以做网络规划。

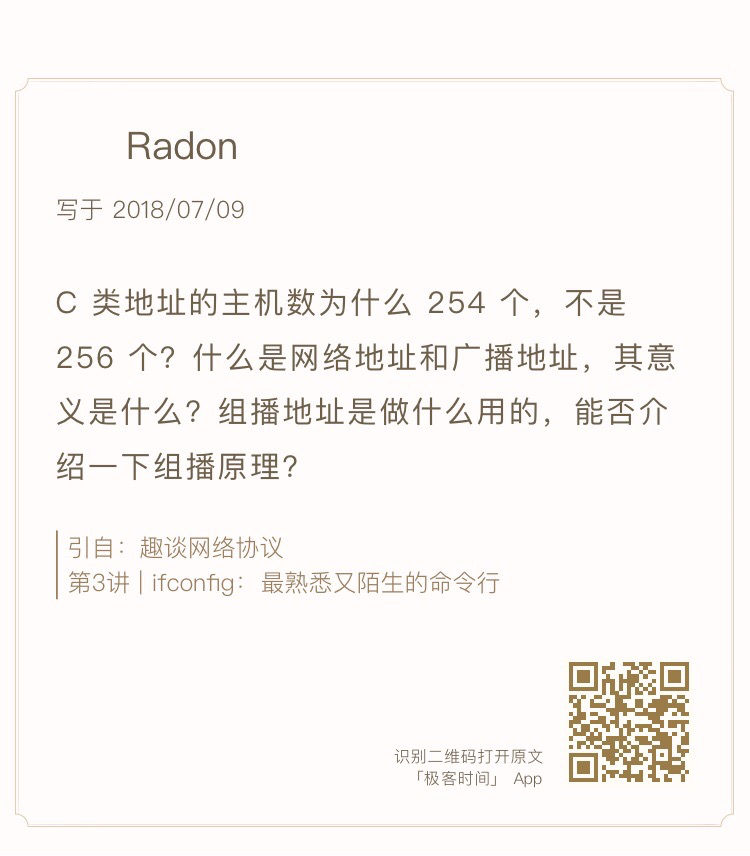

3.组播和广播的意义和原理是什么?

C类地址的主机号8位,去掉0和255,就只有254个了。

在《TCP/IP详解》这本书里面,有两章讲了广播、多播以及IGMP。广播和组播分为两个层面,其中MAC层有广播和组播对应的地址,IP层也有自己的广播地址和组播地址。

广播相对比较简单,MAC层的广播为ff:ff:ff:ff:ff:ff,IP层指向子网的广播地址为主机号为全1且有特定子网号的地址。

组播复杂一些,MAC层中,当地址中最高字节的最低位设置为1时,表示该地址是一个组播地址,用十六进制可表示为01:00:00:00:00:00。IP层中,组播地址为D类IP地址,当IP地址为组播地址的时候,有一个算法可以计算出对应的MAC层地址。

多播进程将目的IP地址指明为多播地址,设备驱动程序将它转换为相应的以太网地址,然后把数据发送出去。这些接收进程必须通知它们的IP层,它们想接收的发给定多播地址的数据报,并且设备驱动程序必须能够接收这些多播帧。这个过程就是“加入一个多播组”。

当多播跨越路由器的时候,需要通过IGMP协议告诉多播路由器,多播数据包应该如何转发。

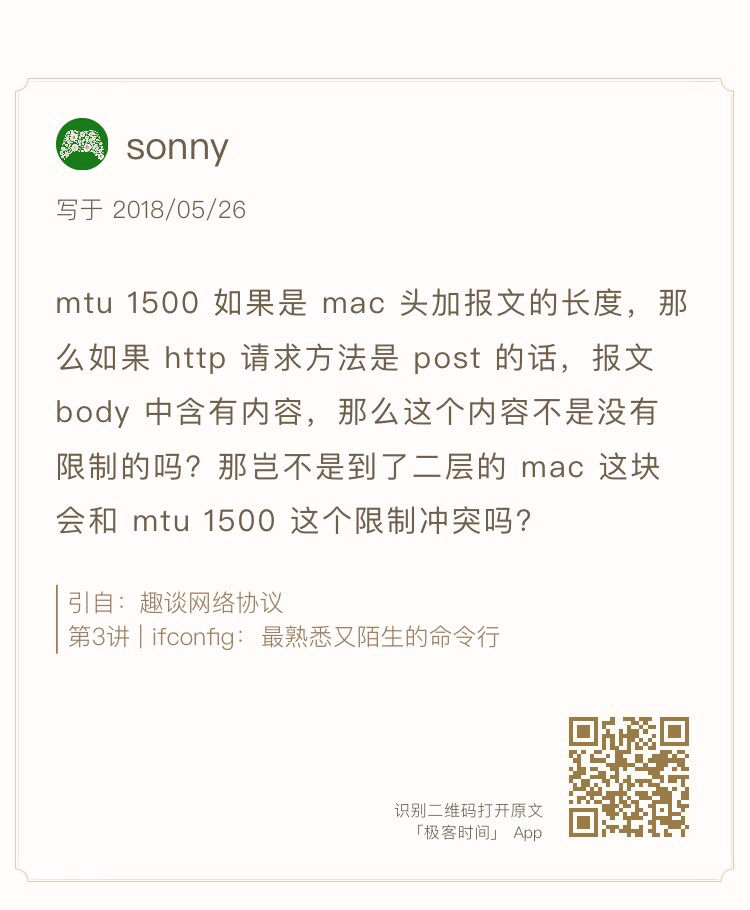

4.MTU 1500的具体含义是什么?

MTU(Maximum Transmission Unit,最大传输单元)是二层的一个定义。以以太网为例,MTU为1500个Byte,前面有6个Byte的目标MAC地址,6个Byte的源MAC地址,2个Byte的类型,后面有4个Byte的CRC校验,共1518个Byte。

在IP层,一个IP数据报在以太网中传输,如果它的长度大于该MTU值,就要进行分片传输。如果不允许分片DF,就会发送ICMP包,这个在[ICMP]那一节讲过。

在TCP层有个MSS(Maximum Segment Size,最大分段大小),它等于MTU减去IP头,再减去TCP头。即在不分片的情况下,TCP里面放的最大内容。

在HTTP层看来,它的body没有限制,而且在应用层看来,下层的TCP是一个流,可以一直发送,但其实是会被分成一个个段的。

《第4讲 | DHCP与PXE:IP是怎么来的,又是怎么没的》

课后思考题

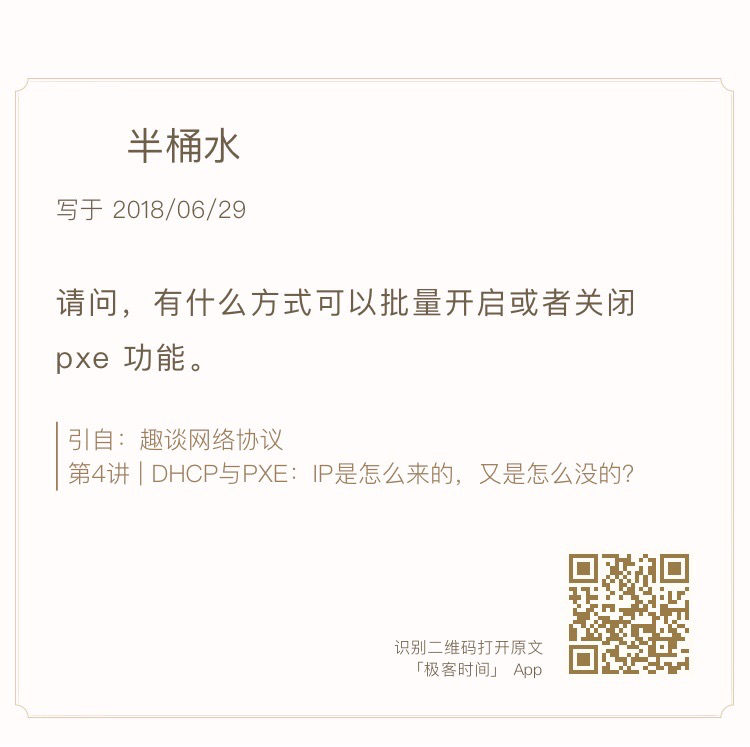

PXE 协议可以用来安装操作系统,但是如果每次重启都安装操作系统,就会很麻烦。你知道如何使得第一次安装操作系统,后面就正常启动吗?

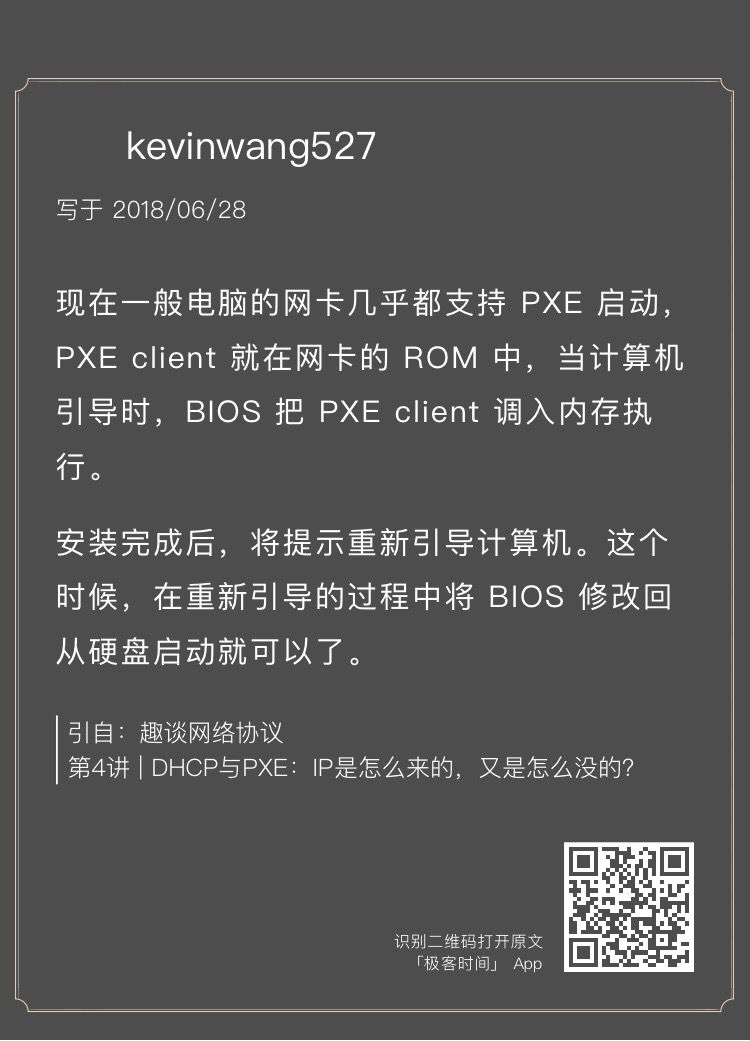

一般如果咱们手动安装一台电脑的时候,都是有启动顺序的,如果改为硬盘启动,就没有问题了。

好在服务器一般都提供IPMI接口,可以通过这个接口启动、重启、设置启动模式等等远程访问,这样就可以批量管理一大批机器。

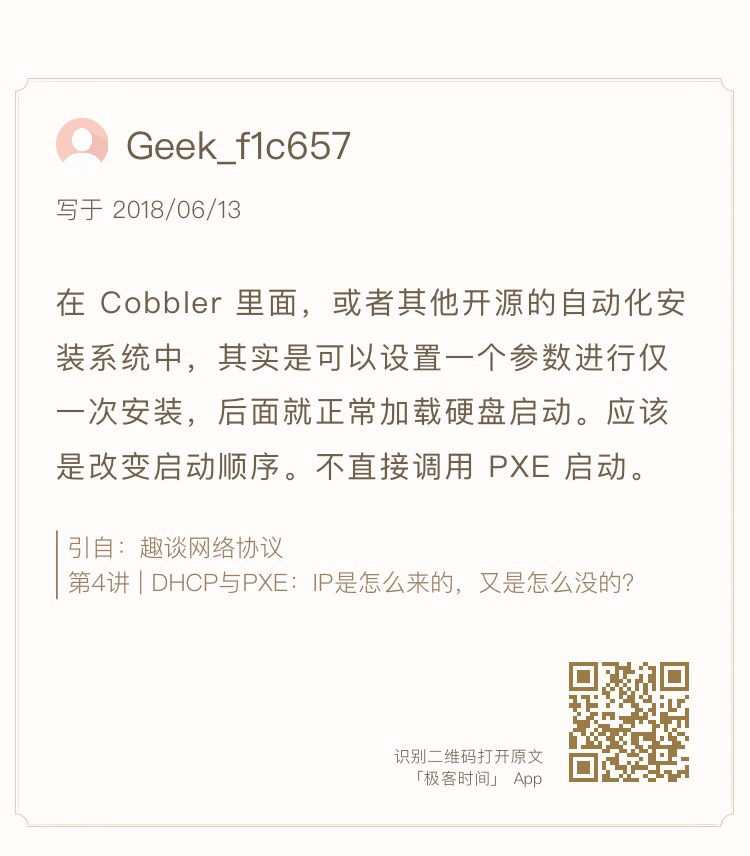

这里提到Cobbler,这是一个批量安装操作系统的工具。在OpenStack里面,还有一个Ironic,也是用来管理裸机的。有兴趣的话可以研究一下。

留言问题

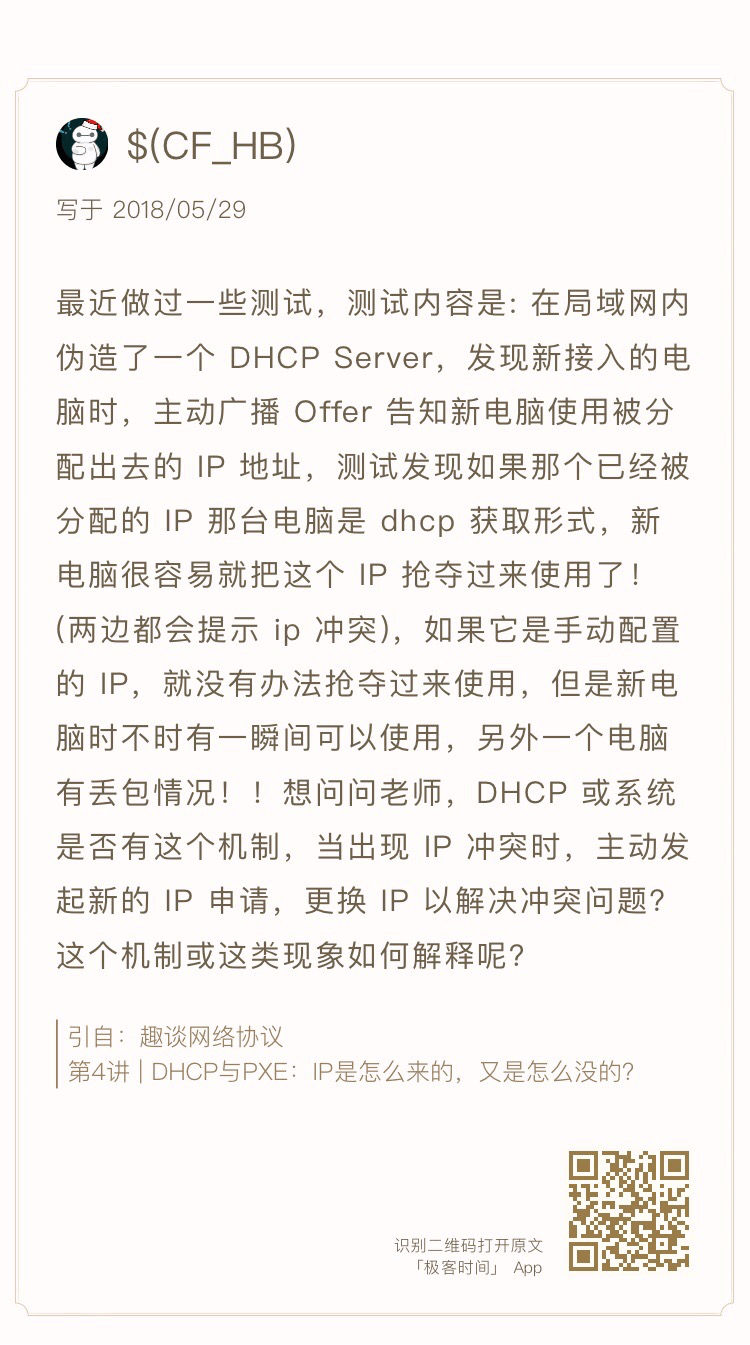

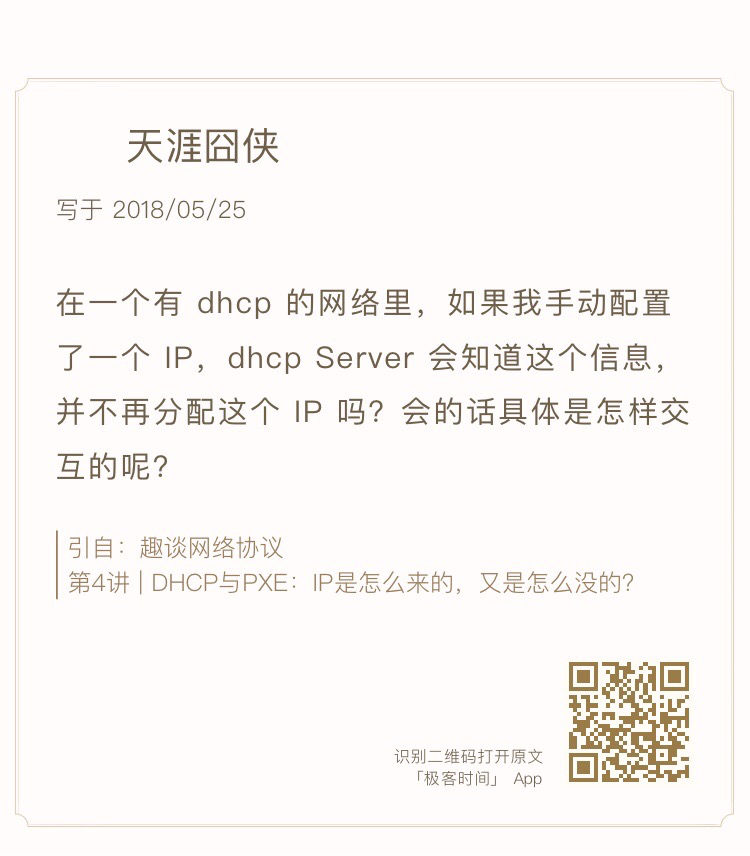

1.在DHCP网络里面,手动配置IP地址会冲突吗?

在一个DHCP网络里面,如果某一台机器手动配置了一个IP地址,并且在DHCP管理的网段里的话,DHCP服务器是会将这个地址分配给其他机器的。一旦分配了,ARP的时候,就会收到两个应答,IP地址就冲突了。

当发生这种情况的时候,应该怎么办呢?DHCP的过程虽然没有明确如何处理,但是DHCP的客户端和服务器都可以添加相应的机制来检测冲突。

如果由客户端来检测冲突,一般情况是,客户端在接受分配的IP之前,先发送一个ARP,看是否有应答,有就说明冲突了,于是发送一个DHCPDECLINE,放弃这个IP地址。

如果由服务器来检测冲突,DHCP服务器会发送ping,来看某个IP是否已经被使用。如果被使用了,它就不再将这个IP分配给其他的客户端了。

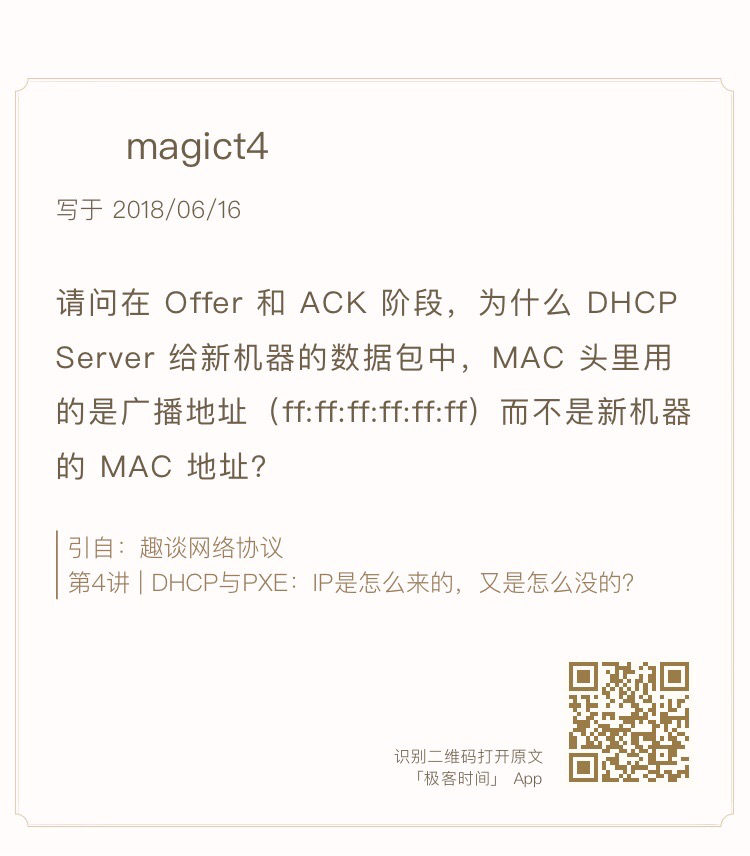

2.DHCP的Offer和ACK应该是单播还是广播呢?

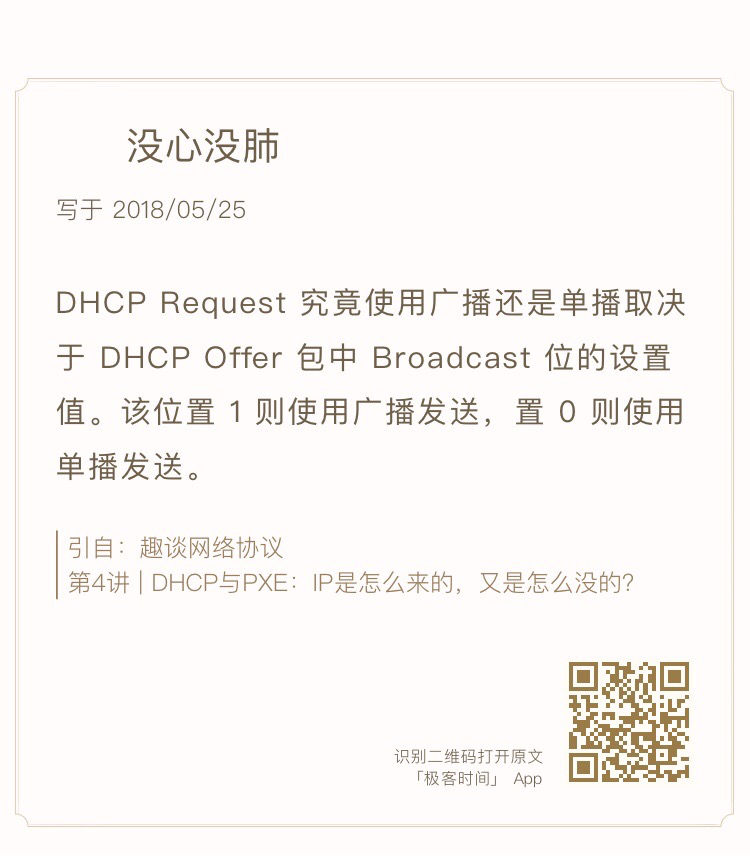

没心没肺 回答得很正确。

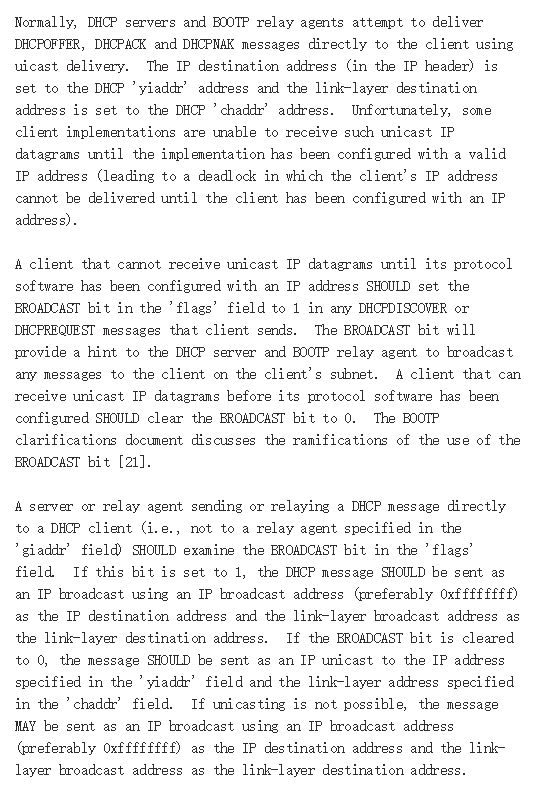

这个我们来看DHCP的RFC,我截了个图放在这儿:

这里面说了几个问题。

正常情况下,一旦有了IP地址,DHCP Server还是希望通过单播的方式发送OFFER和ACK。但是不幸的是,有的客户端协议栈的实现,如果还没有配置IP地址,就使用单播。协议栈是不接收这个包的,因为OFFER和ACK的时候,IP地址还没有配置到网卡上。

所以,一切取决于客户端的协议栈的能力,如果没配置好IP,就不能接收单播的包,那就将BROADCAST设为1,以广播的形式进行交互。

如果客户端的协议栈实现很厉害,即便是没有配置好IP,仍然能够接受单播的包,那就将BROADCAST位设置为0,就以单播的形式交互。

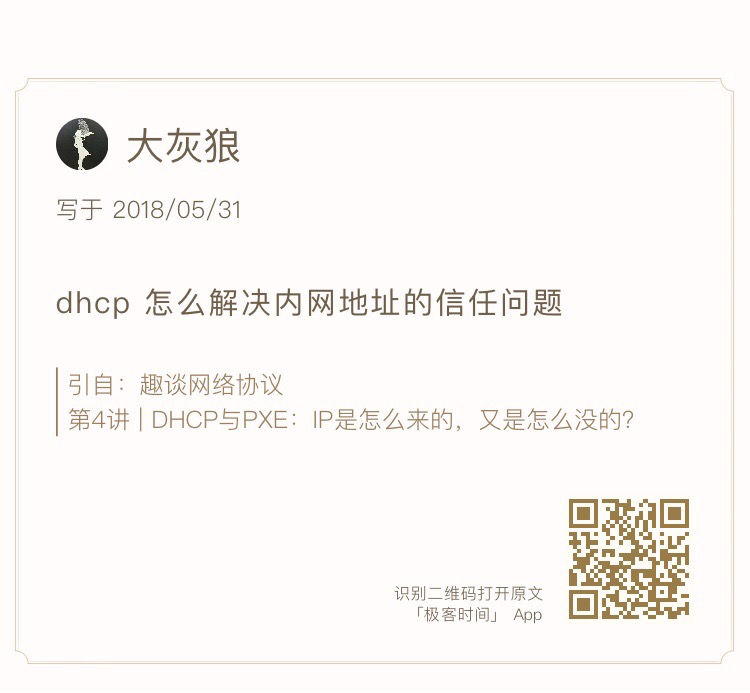

3.DHCP如何解决内网安全问题?

其实DHCP协议的设计是基于内网互信的基础来设计的,而且是基于UDP协议。但是这里面的确是有风险的。例如一个普通用户无意地或者恶意地安装一台DHCP服务器,发放一些错误或者冲突的配置;再如,有恶意的用户发出很多的DHCP请求,让DHCP服务器给他分配大量的IP。

对于第一种情况,DHCP服务器和二层网络都是由网管管理的,可以在交换机配置只有来自某个DHCP服务器的包才是可信的,其他全部丢弃。如果有SDN,或者在云中,非法的DHCP包根本就拦截到虚拟机或者物理机的出口。

对于第二种情况,一方面进行监控,对DHCP报文进行限速,并且异常的端口可以关闭,一方面还是SDN或者在云中,除了被SDN管控端登记过的IP和MAC地址,其他的地址是不允许出现在虚拟机和物理机出口的,也就无法模拟大量的客户端。

《第5讲 | 从物理层到MAC层:如何在宿舍里自己组网玩联机游戏?》

课后思考题

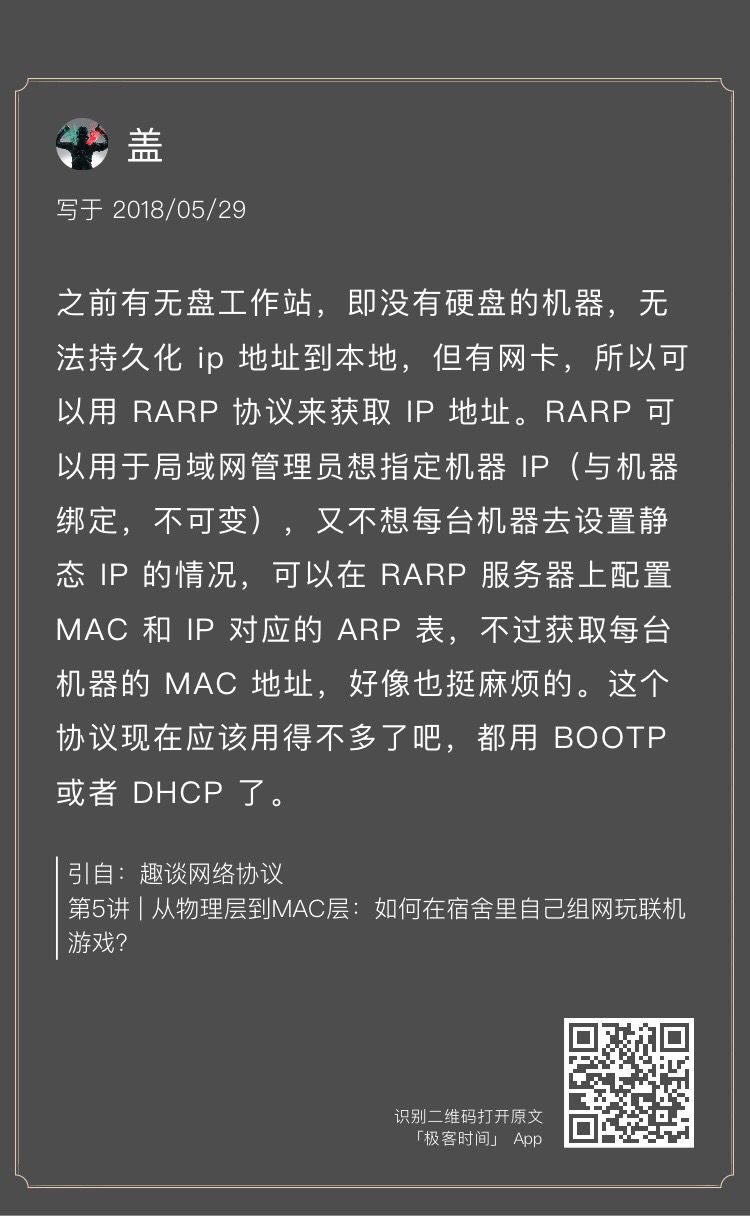

1.在二层中我们讲了 ARP 协议,即已知 IP 地址求 MAC;还有一种 RARP 协议,即已知 MAC 求 IP 的,你知道它可以用来干什么吗?

2.如果一个局域网里面有多个交换机,ARP 广播的模式会出现什么问题呢?

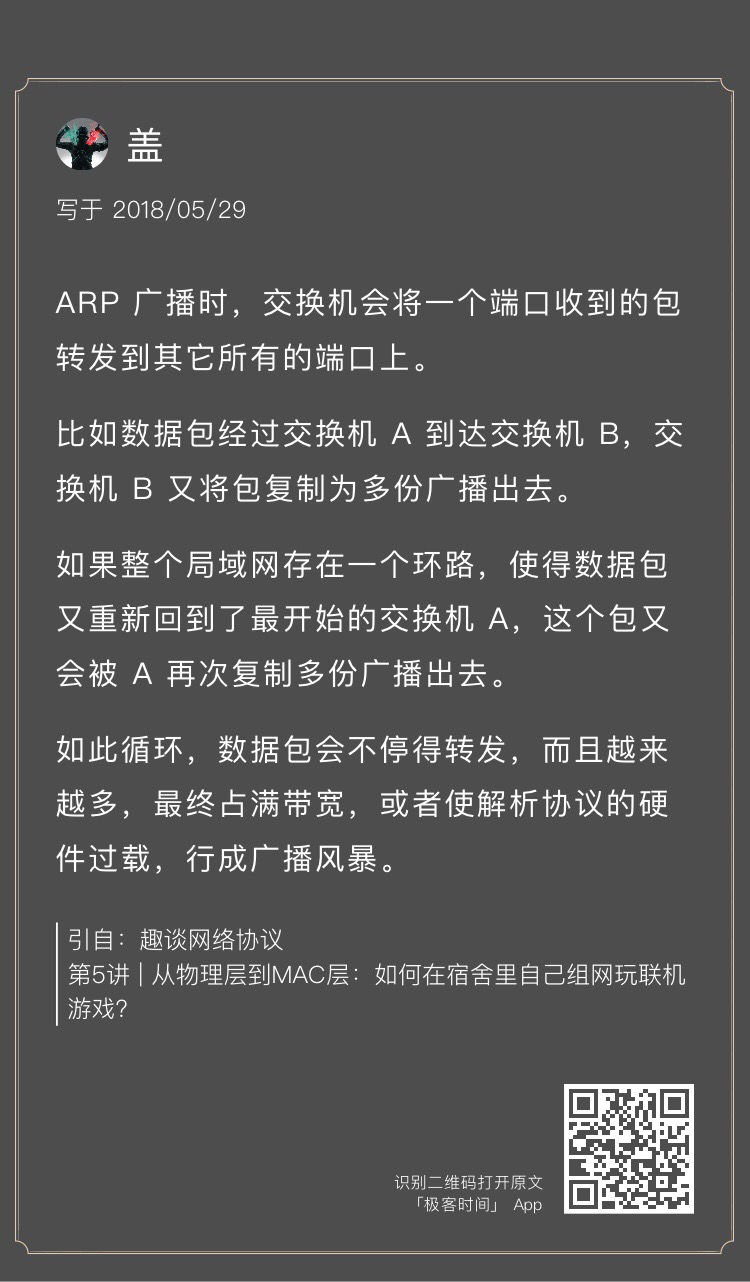

盖还说出了环路的问题。

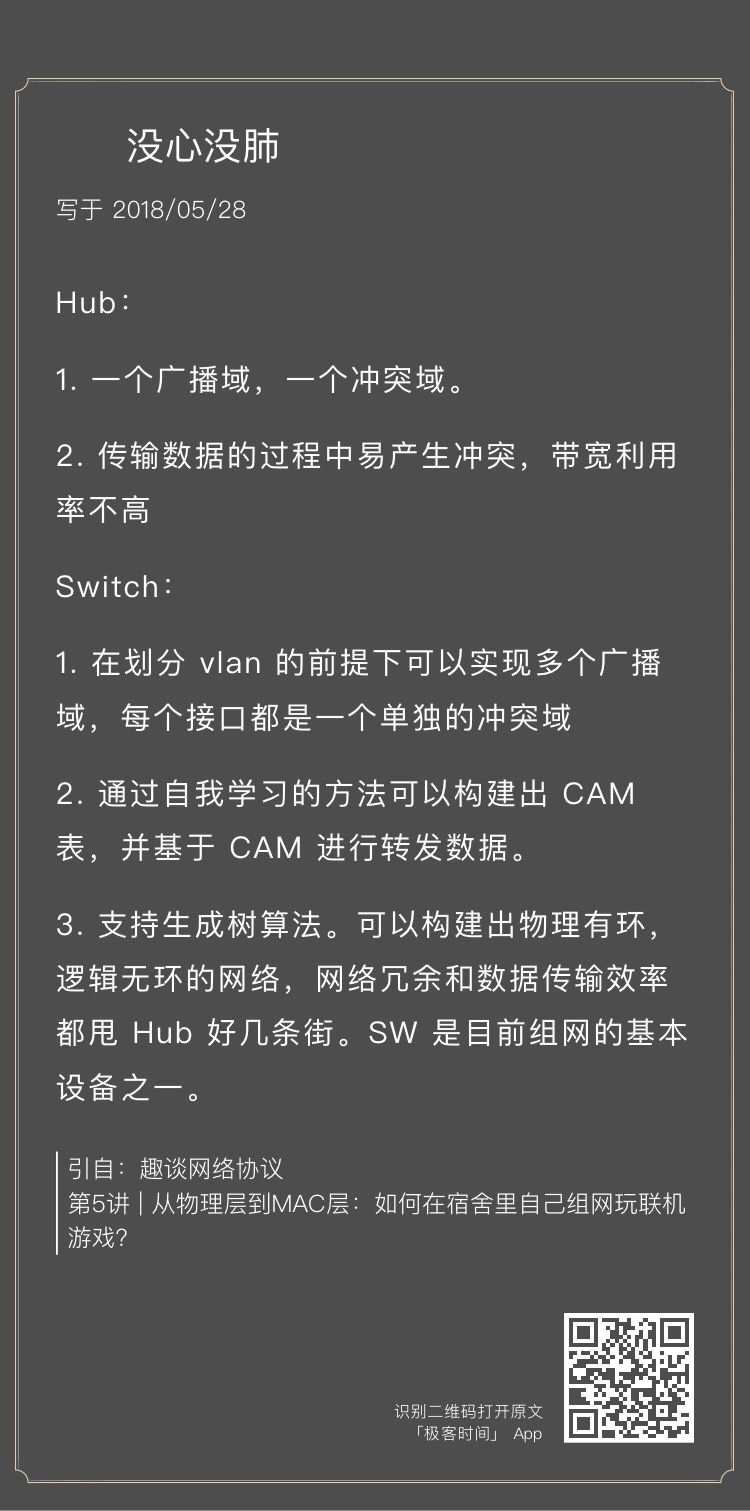

没心没肺不但说明了问题,而且说明了方案。

《第6讲 | 交换机与VLAN:办公室太复杂,我要回学校》

课后思考题

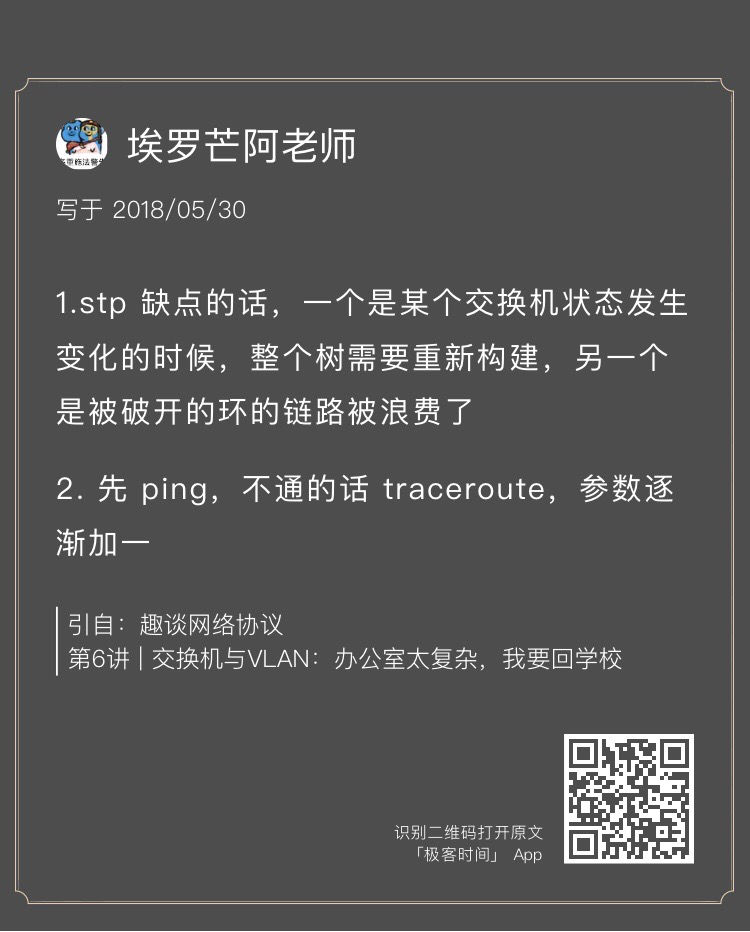

STP 协议能够很好地解决环路问题,但是也有它的缺点,你能举几个例子吗?

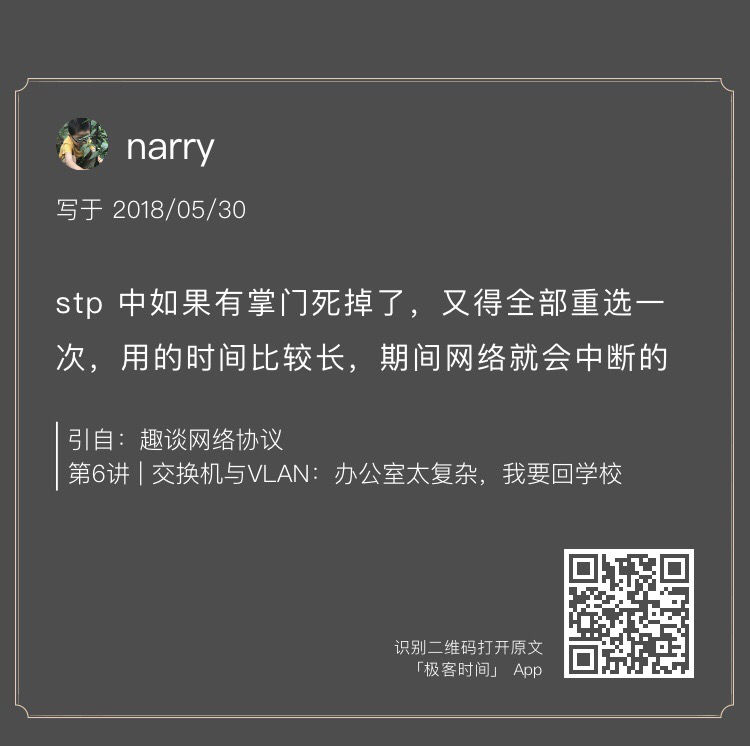

STP的主要问题在于,当拓扑发生变化,新的配置消息要经过一定的时延才能传播到整个网络。

由于整个交换网络只有一棵生成树,在网络规模比较大的时候会导致较长的收敛时间,拓扑改变的影响面也较大,当链路被阻塞后将不承载任何流量,造成了极大带宽浪费。

留言问题

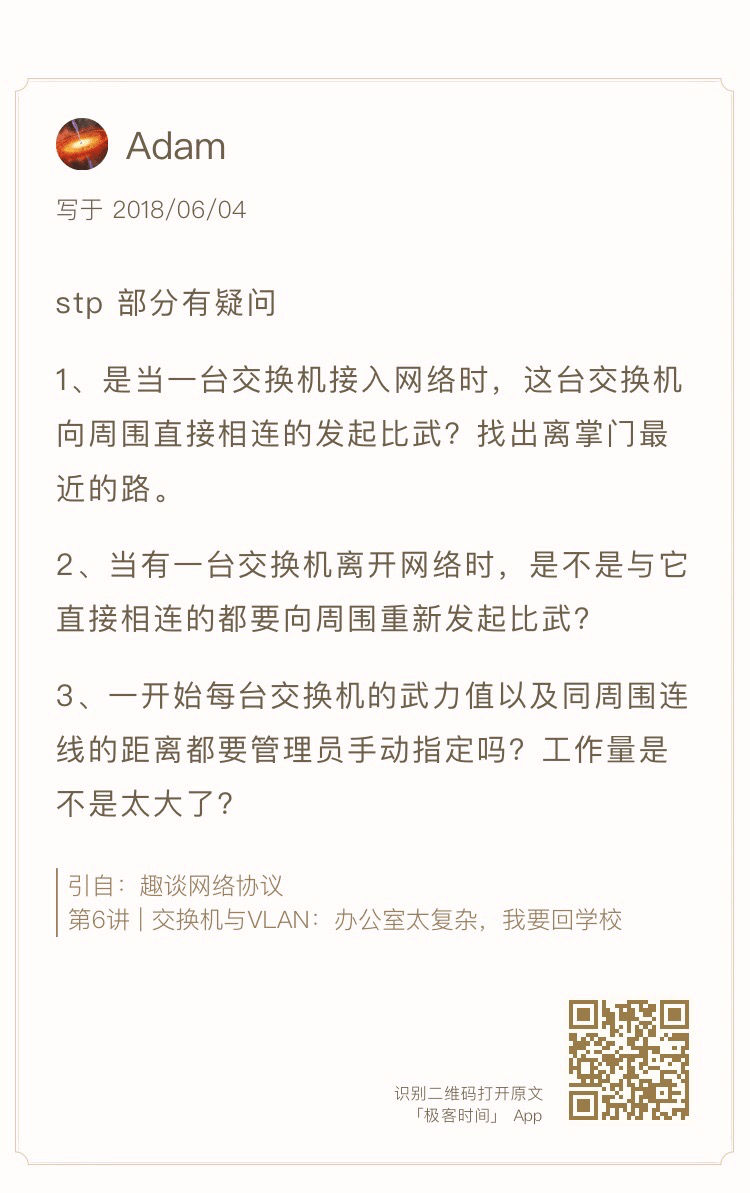

1.每台交换机的武力值是什么样的?

当一台交换机加入或者离开网络的时候,都会造成网络拓扑变化,这个时候检测到拓扑变化的网桥会通知根网桥,根网桥会通知所有的网桥拓扑发生变化。

网桥的ID是由网桥优先级和网桥MAC地址组成的,网桥ID最小的将成为网络中的根桥。默认配置下,网桥优先级都一样,默认优先级是32768。这个时候MAC地址最小的网桥成为根网桥。但是如果你想设置某台为根网桥,就配置更小的优先级即可。

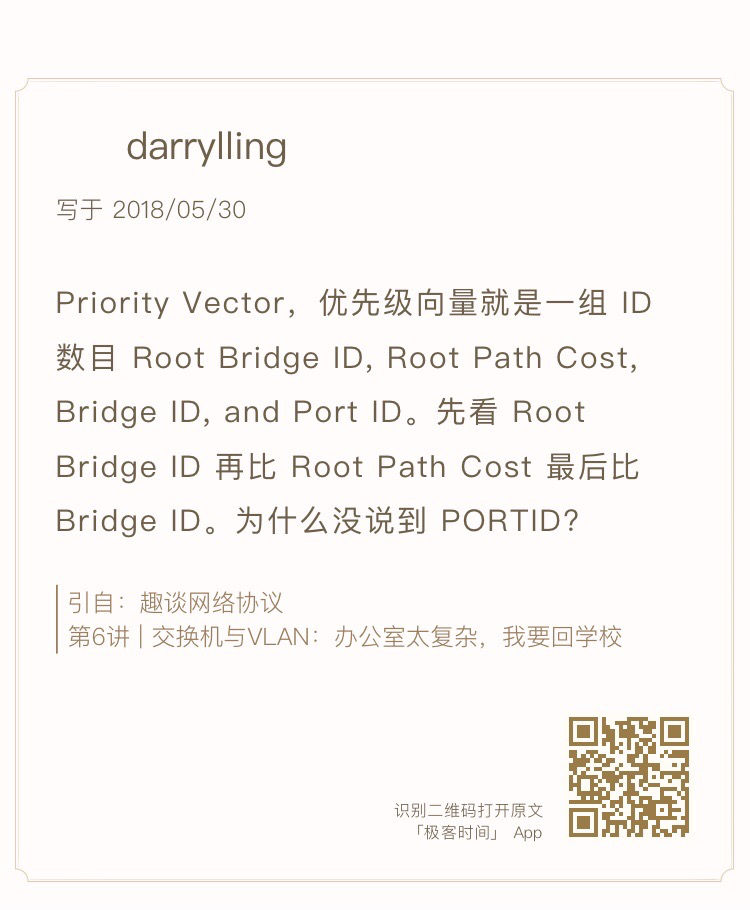

在优先级向量里面,Root Bridge ID就是根网桥的ID,Bridge ID是网桥的ID,Port ID就是一个网桥上有多个端口,端口的ID。

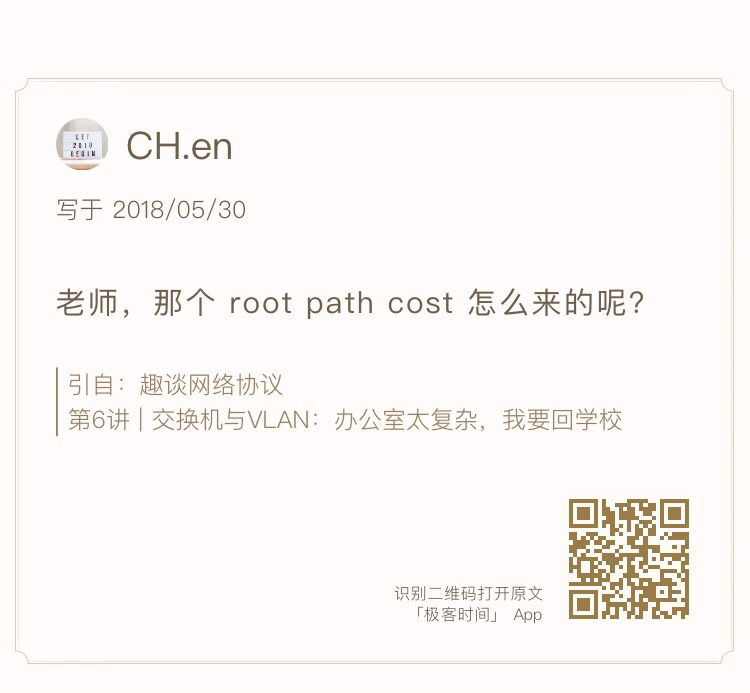

按照RFC的定义,ROOT PATH COST是和出口带宽相关的,具体的数据如下:

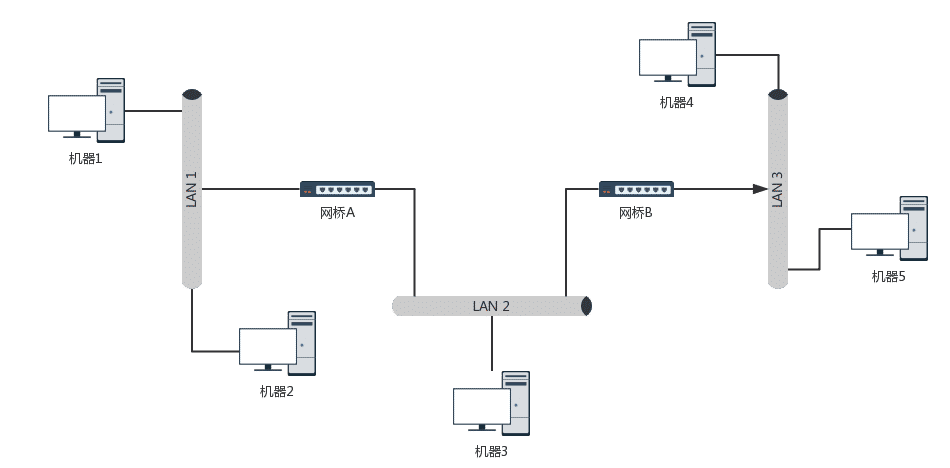

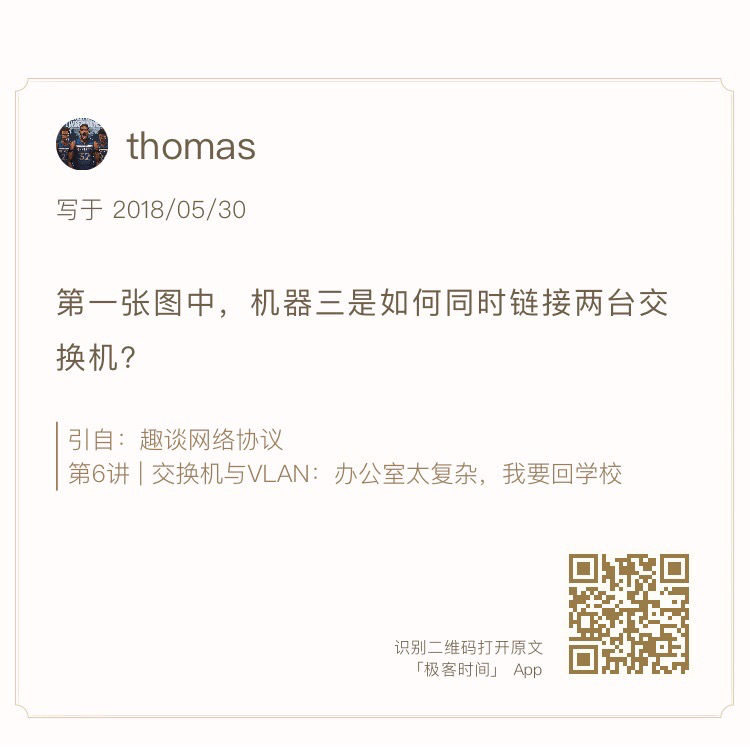

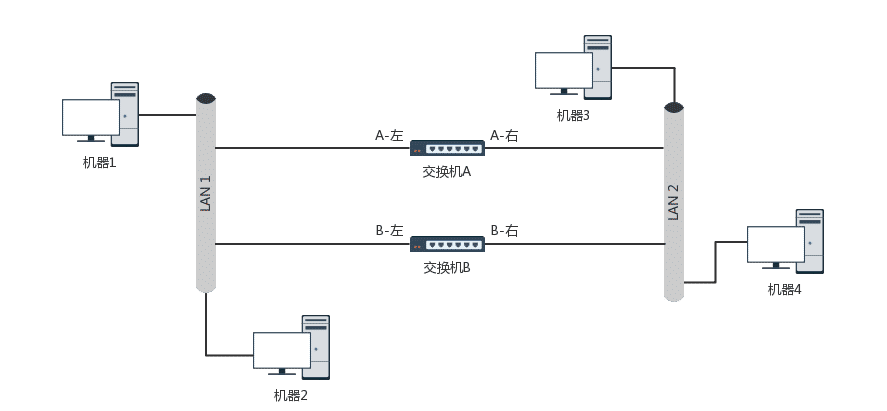

2.图中的LAN指的是什么?

在这一节中,这两张图引起了困惑。

本来是为了讲二层的原理,做了个抽象的图,结果引起了大家的疑问,所以这里需要重新阐述一下。

首先,这里的LAN1、LAN2、LAN 3的说法的确不准确,因为通过网桥或者交换机连接,它们还是属于一个LAN,其实这是三个物理网络,通过网桥或者交换机连接起来,形成一个二层的LAN。

对于一层,也即物理层的设备,主要使用集线器(Hub),这里我们就用Hub将物理层连接起来。

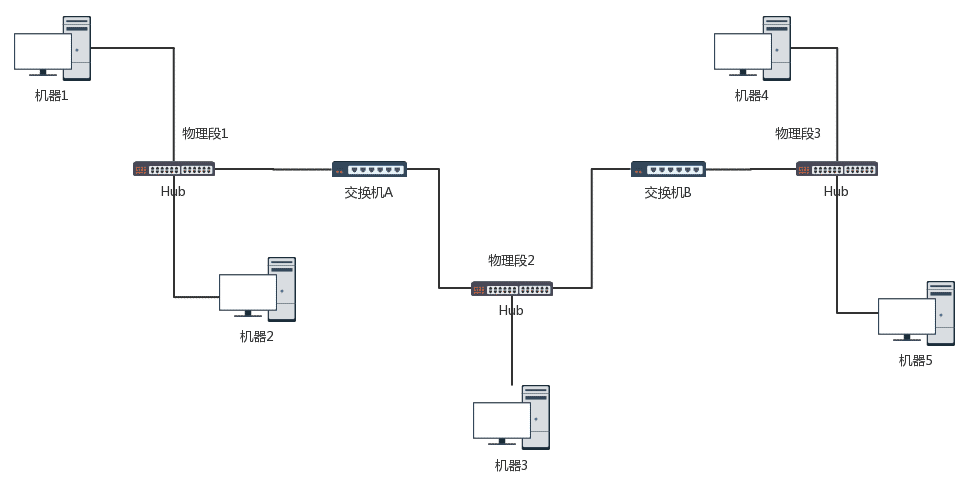

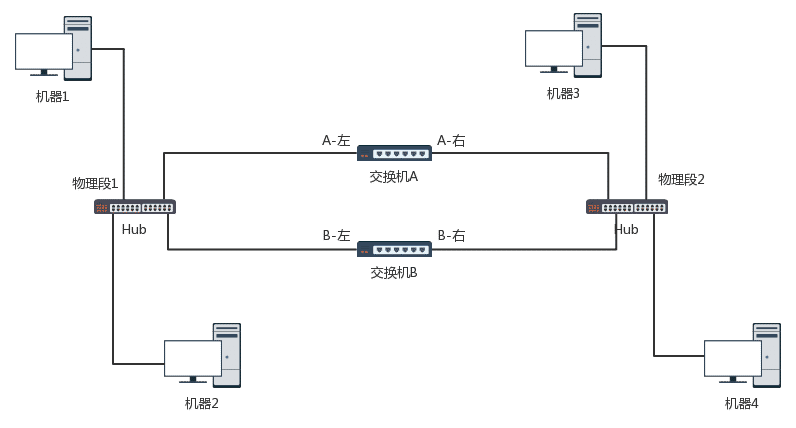

于是我新画了两个图。

在这里,我用Hub将不同的机器连接在一起,形成一个物理段,而非LAN。

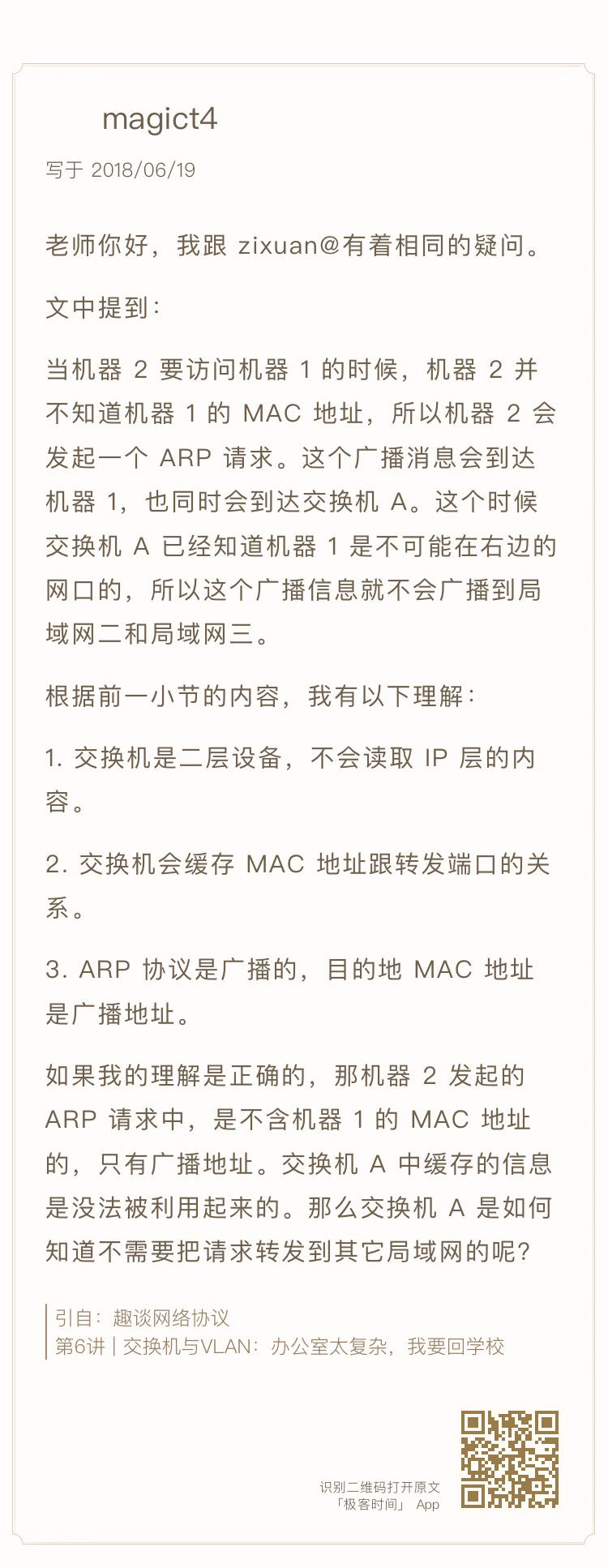

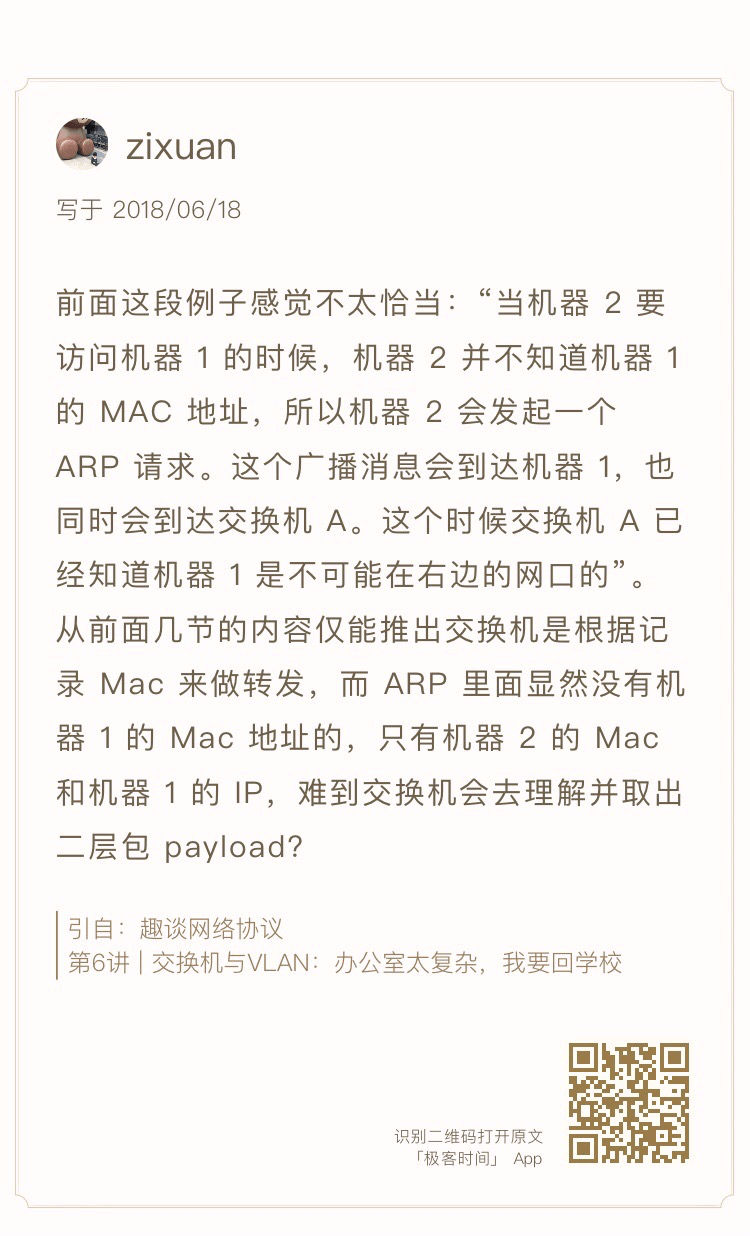

3.在MAC地址已经学习的情况下,ARP会广播到没有IP的物理段吗?

首先谢谢这两位同学指出错误,这里ARP的目标地址是广播的,所以无论是否进行地址学习,都会广播,而对于某个MAC的访问,在没有地址学习的时候,是转发到所有的端口的,学习之后,只会转发到有这个MAC的端口。

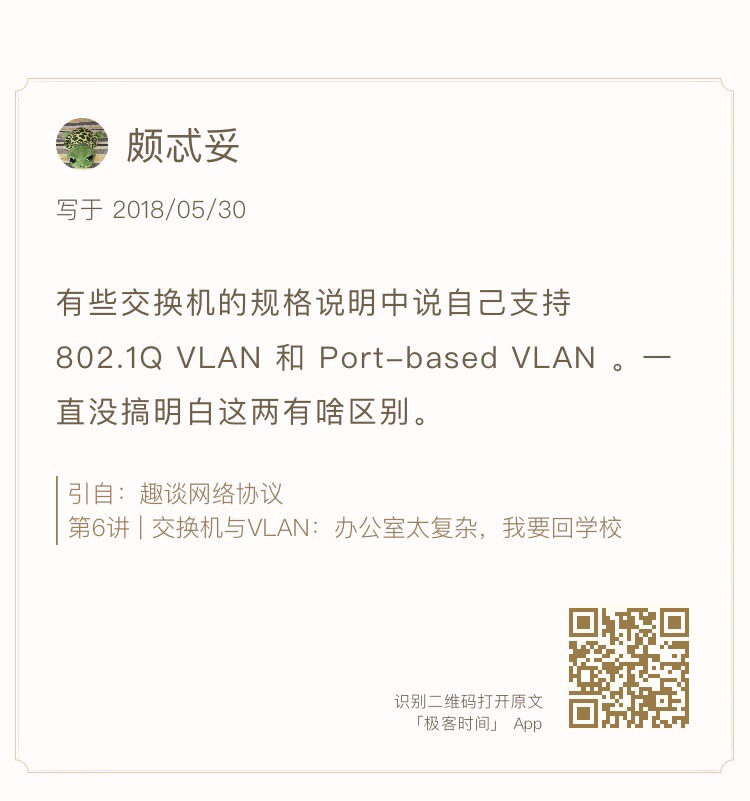

4.802.1Q VLAN 和Port-based VLAN有什么区别?

所谓Port-based VLAN,一般只在一台交换机上起作用,比如一台交换机,10个口,1、3、5、7、9属于VLAN 10。1发出的包,只有3、5、7、9能够收到,但是从这些口转发出去的包头中,并不带VLAN ID。

而802.1Q的VLAN,出了交换机也起作用,也就是说,一旦打上某个VLAN,则出去的包都带这个VLAN,也需要链路上的交换机能够识别这个VLAN,进行转发。


感谢第3讲至第6讲中对内容有深度思考和提出问题的同学。我会为你们送上奖励礼券和知识图谱。(稍后运营同学会发送短信通知。)

欢迎你继续提问!
