今天我们继续讨论内存回收问题。在上一讲,我们发现双色标记-清除算法有一个明显的问题,如下图所示:

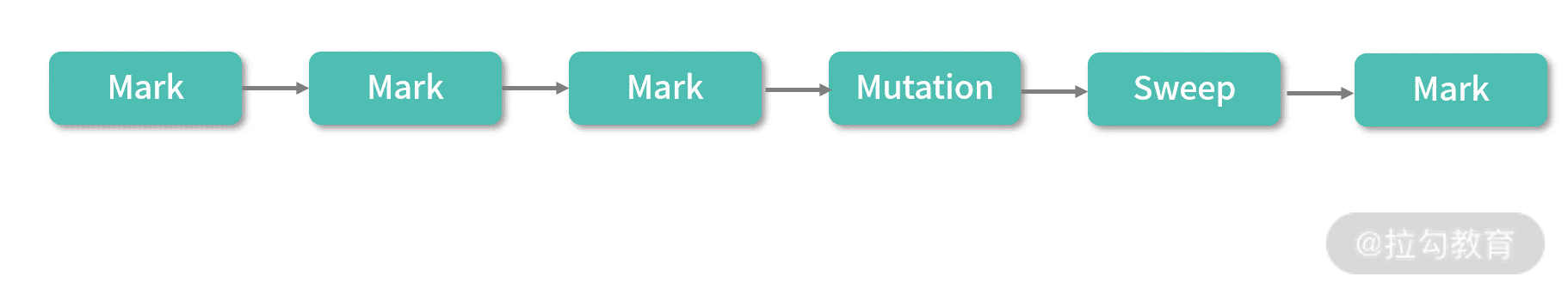

你可以把 GC 的过程看作标记、清除及程序不断对内存进行修改的过程,分成 3 种任务:

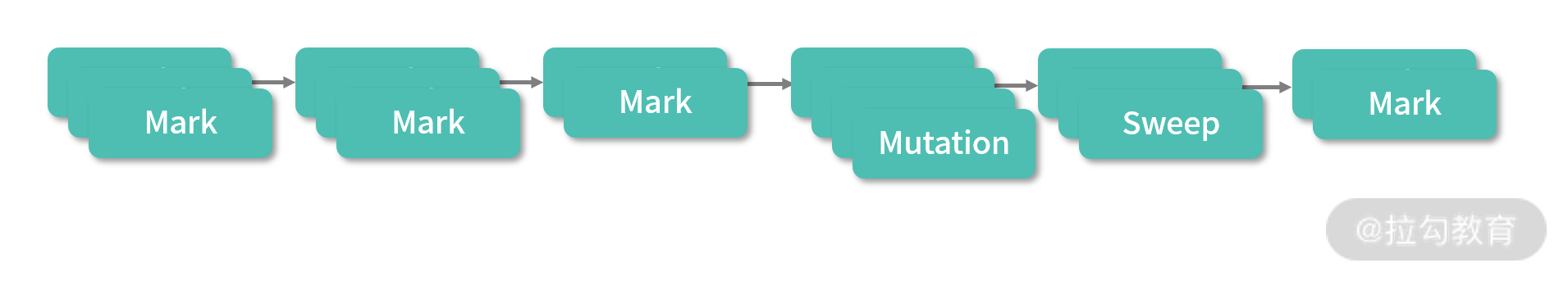

标记(Mark)就是找到不用的内存,清除(Sweep)就是回收不用的资源,而修改(Muation)则是指用户程序对内存进行了修改。通常情况下,在 GC 的设计中,上述 3 种程序不允许并行执行(Simultaneously)。对于 Mark、Sweep、Mutation 来说内存是共享的。如果并行执行相当于需要同时处理大量竞争条件的手段,这会增加非常多的开销。当然你可以开多个线程去 Mark、Mutation 或者 Sweep,但前提是每个过程都是独立的。
因为 Mark 和 Sweep 的过程都是 GC 管理,而 Mutation 是在执行应用程序,在实时性要求高的情况下可以允许一边 Mark,一边 Sweep 的情况; 优秀的算法设计也可能会支持一边 Mark、一边 Mutation 的情况。这种算法通常使用了 Read On Write 技术,本质就是先把内存拷贝一份去 Mark/Sweep,让 Mutation 完全和 Mark 隔离。

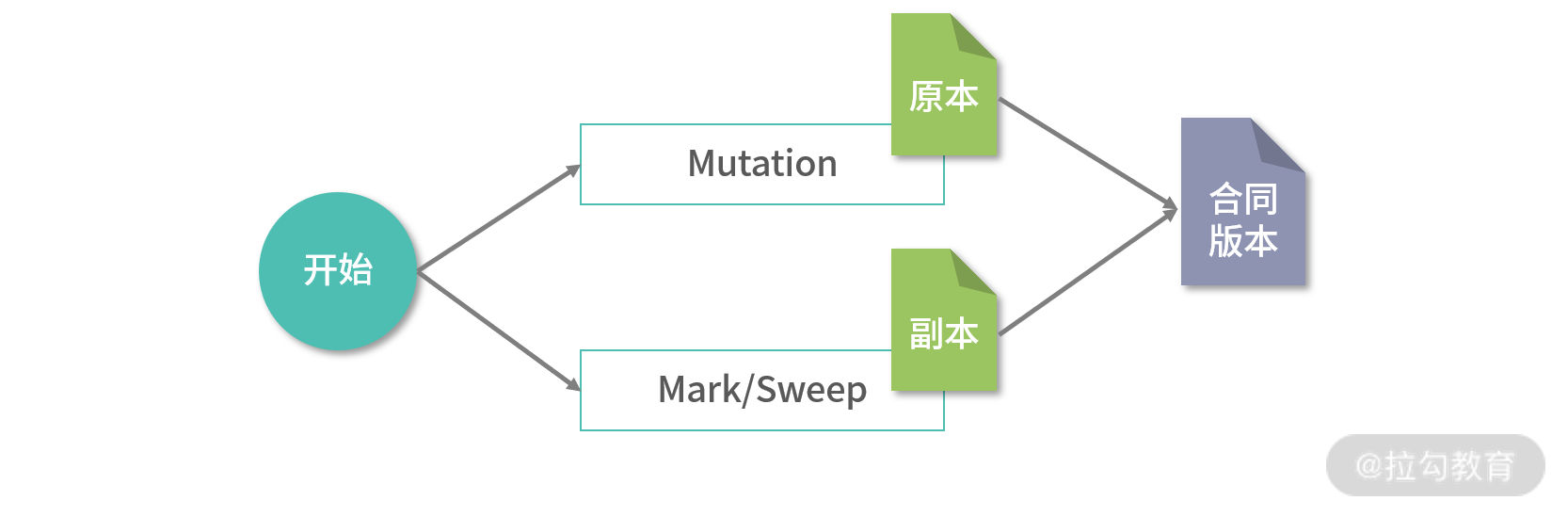

上图中 GC 开始后,拷贝了一份内存的原本,进行 Mark 和 Sweep,整理好内存之后,再将原本中所有的 Mutation 合并进新的内存。 这种算法设计起来会非常复杂,但是可以保证实时性 GC。
上图的这种 GC 设计比较少见,通常 GC 都会发生 STL(Stop The World)问题,Mark/Sweep/Mutation 只能够交替执行。也就是说, 一种程序执行的时候,另一种程序必须停止。

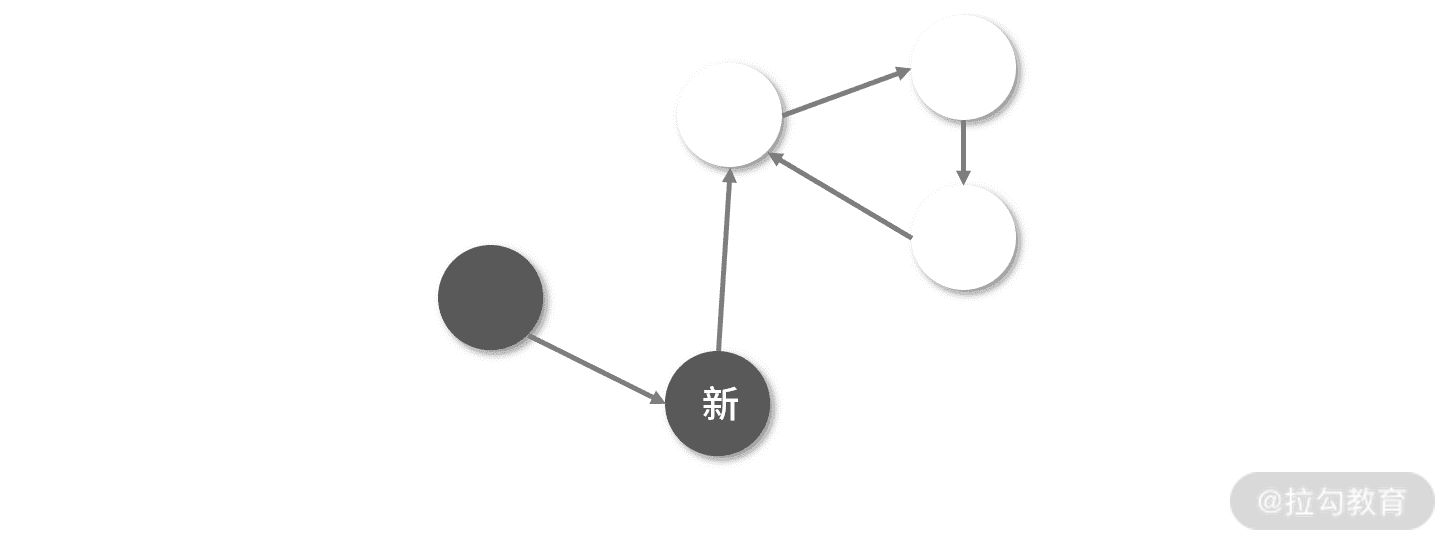

对于双色标记-清除算法,如果 Mark 和 Sweep 之间存在 Mutation,那么 Mutation 的伤害是比较大的。比如 Mutation 新增了一个白色的对象,这个白色的对象就可能会在 Sweep 启动后被清除。当然也可以考虑新增黑色的对象,这样对象就不会在 Sweep 启动时被回收。但是会发生下面这个问题,如下图所示:
如果一个新对象指向了一个已经删除的对象,一个新的黑色对象指向了一个白色对象,这个时候 GC 不会再遍历黑色对象,也就是白色的对象还是会被清除。因此,我们希望创建一个在并发环境更加稳定的程序,让 Mark/Mutation/Sweep 可以交替执行,不用特别在意它们之间的关联。
有一个非常优雅地实现就是再增加一种中间的灰色,把灰色看作可以增量处理的工作,来重新定义白色的含义。
接下来,我会和你讨论这种有三个颜色标记的算法,通常称作三色标记-清除算法。首先,我们重新定义黑、白、灰三种颜色的含义:
在三色标记-清除算法中,一开始所有对象都染成白色。初始化完成后,会启动标记程序。在标记的过程中,是可以暂停标记程序执行 Mutation。

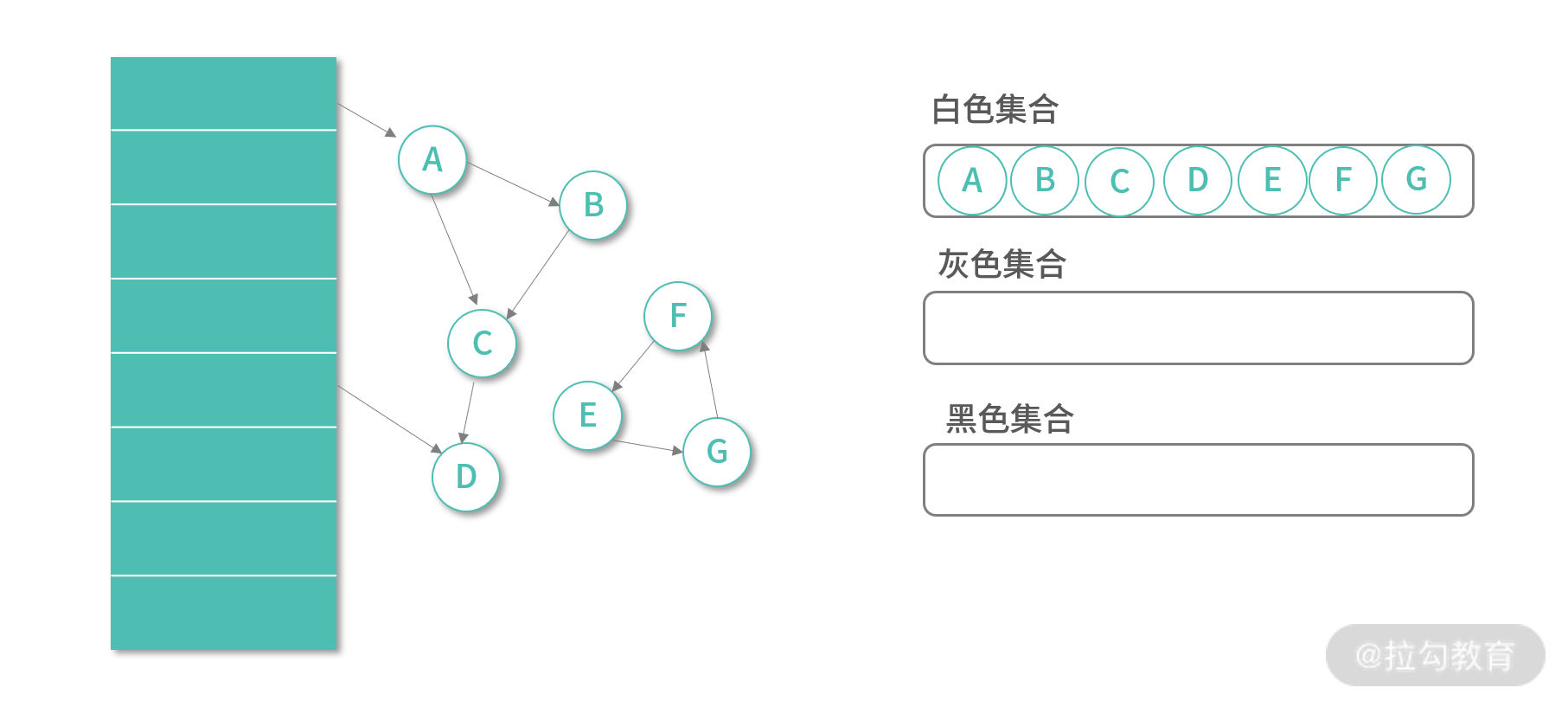

算法需要维护 3 个集合,白色集合、黑色集合、灰色集合。3 个集合是互斥的,对象只能在一个集合中。执行之初,所有对象都放入白色集合,如下图所示:

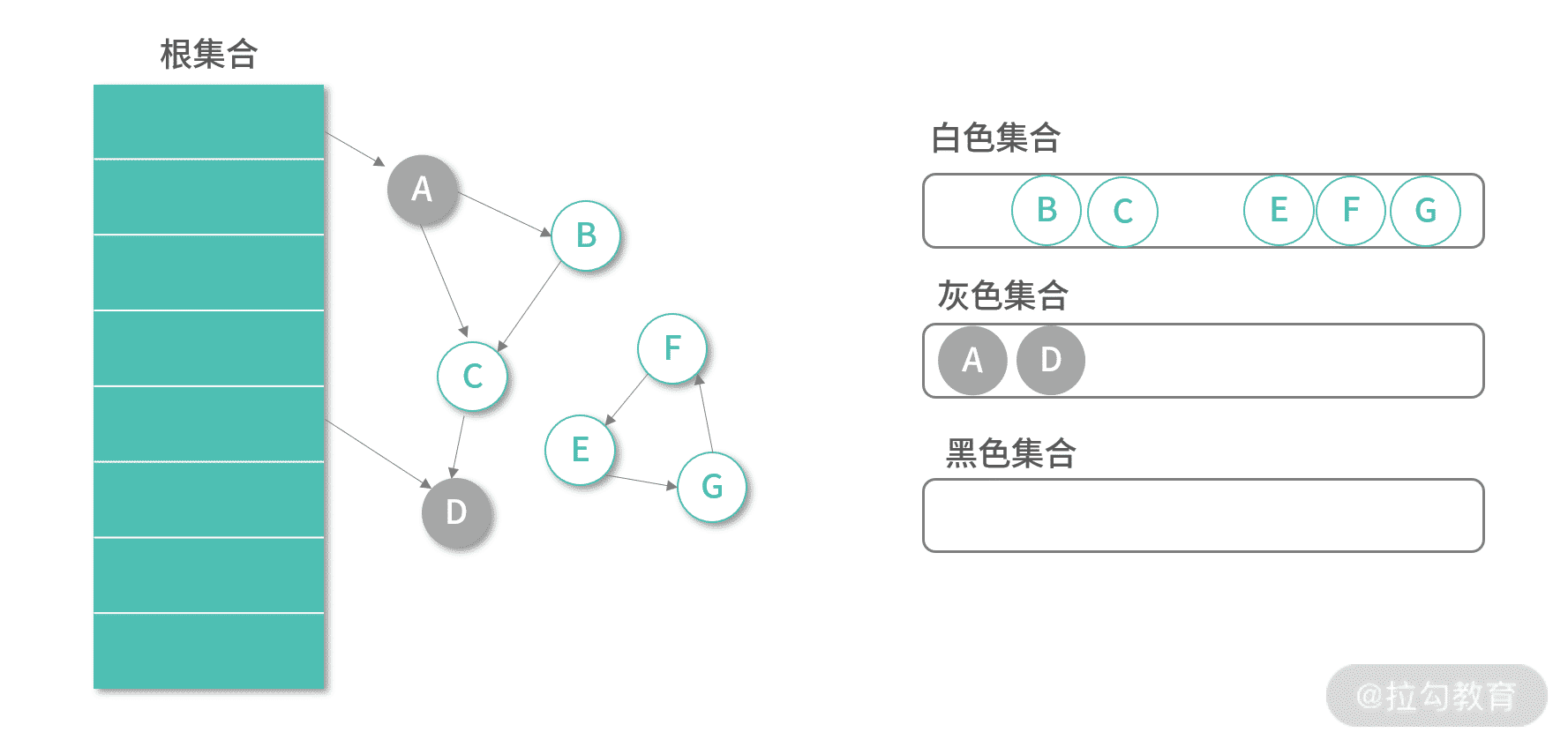

第一次执行,算法将 Root 集合能直接引用的对象加入灰色集合,如下图所示:
接下来算法会不断从灰色集合中取出元素进行标记,主体标记程序如下:
while greySet.size() > 0 {
var item = greySet.remove();
mark(item);
}
标记的过程主要分为 3 个步骤:
伪代码如下:
func mark(obj) {
if obj in whiteSet {
greySet.add(obj)
for v in refs(obj) {
mark(v)
}
greySet.remove(obj)
blackSet.add(obj)
}
}
你可以观察下上面的程序,这是一个 DFS 的过程。如果多个线程对不同的 Root Object 并发执行这个算法,我们需要保证 3 个集合都是线程安全的,可以考虑利用 ConcurrentSet(这样性能更好),或者对临界区上锁。并发执行这个算法的时候,如果发现一个灰色节点说明其他线程正在处理这个节点,就忽略这个节点。这样,就解决了标记程序可以并发执行的问题。

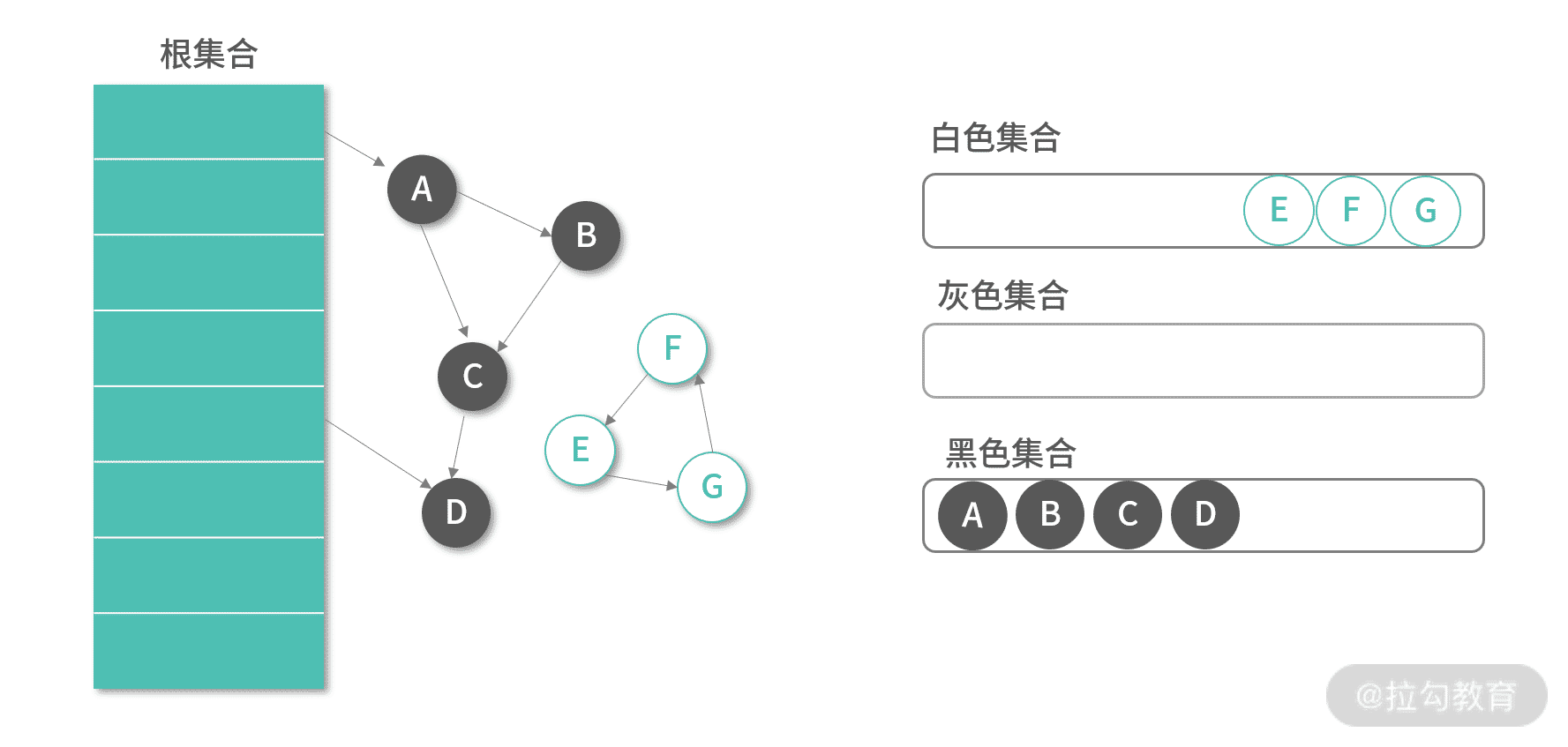

当标记算法执行完成的时候,所有不需要 GC 的元素都会涂黑:
标记算法完成后,白色集合内就是需要回收的对象。
以上,是类似双色标记-清除算法的全量 GC 程序,我们从 Root 集合开始遍历,完成了对所有元素的标记(将它们放入对应的集合)。
接下来我们来考虑增加 GC(Incremental GC)的实现。首先对用户的修改进行分类,有这样 3 类修改(Mutation)需要考虑:
如果用户程序创建了新对象,可以考虑把新对象直接标记为灰色。虽然,也可以考虑标记为黑色,但是标记为灰色可以让 GC 意识到新增了未完成的任务。比如用户创建了新对象之后,新对象引用了之前删除的对象,就需要重新标记创建的部分。

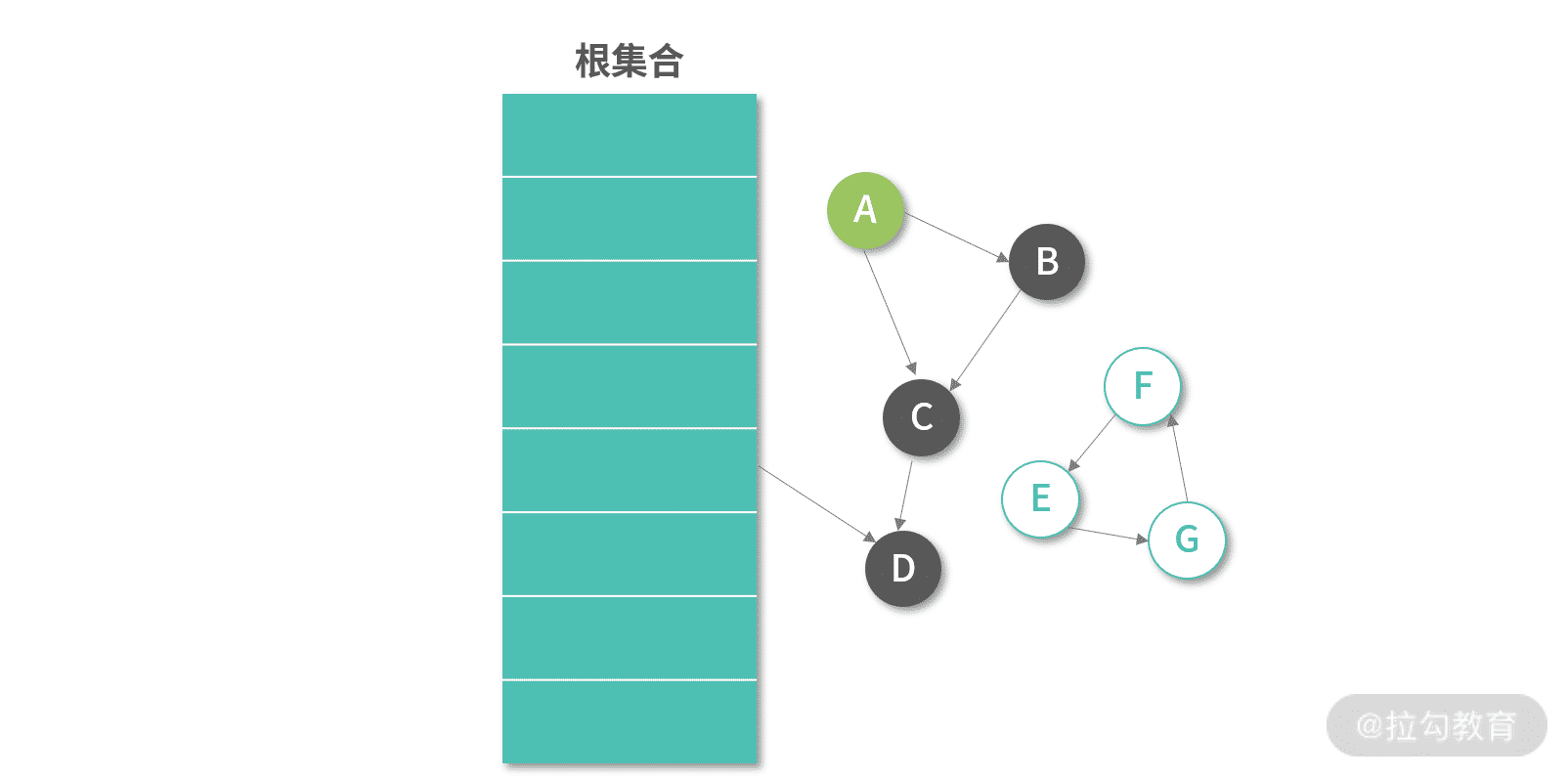

如果用户删除了已有的对象,通常做法是等待下一次全量 Mark 算法处理。下图中我们删除了 Root Object 到 A 的引用,这个时候如果把 A 标记成白色,那么还需要判断是否还有其他路径引用到 A,而且 B,C 节点的颜色也需要重新计算。关键的问题是,虽然可以实现一个基于 A 的 DFS 去解决这个问题,但实际情况是我们并不着急解决这个问题,因为内存空间往往是有富余的。

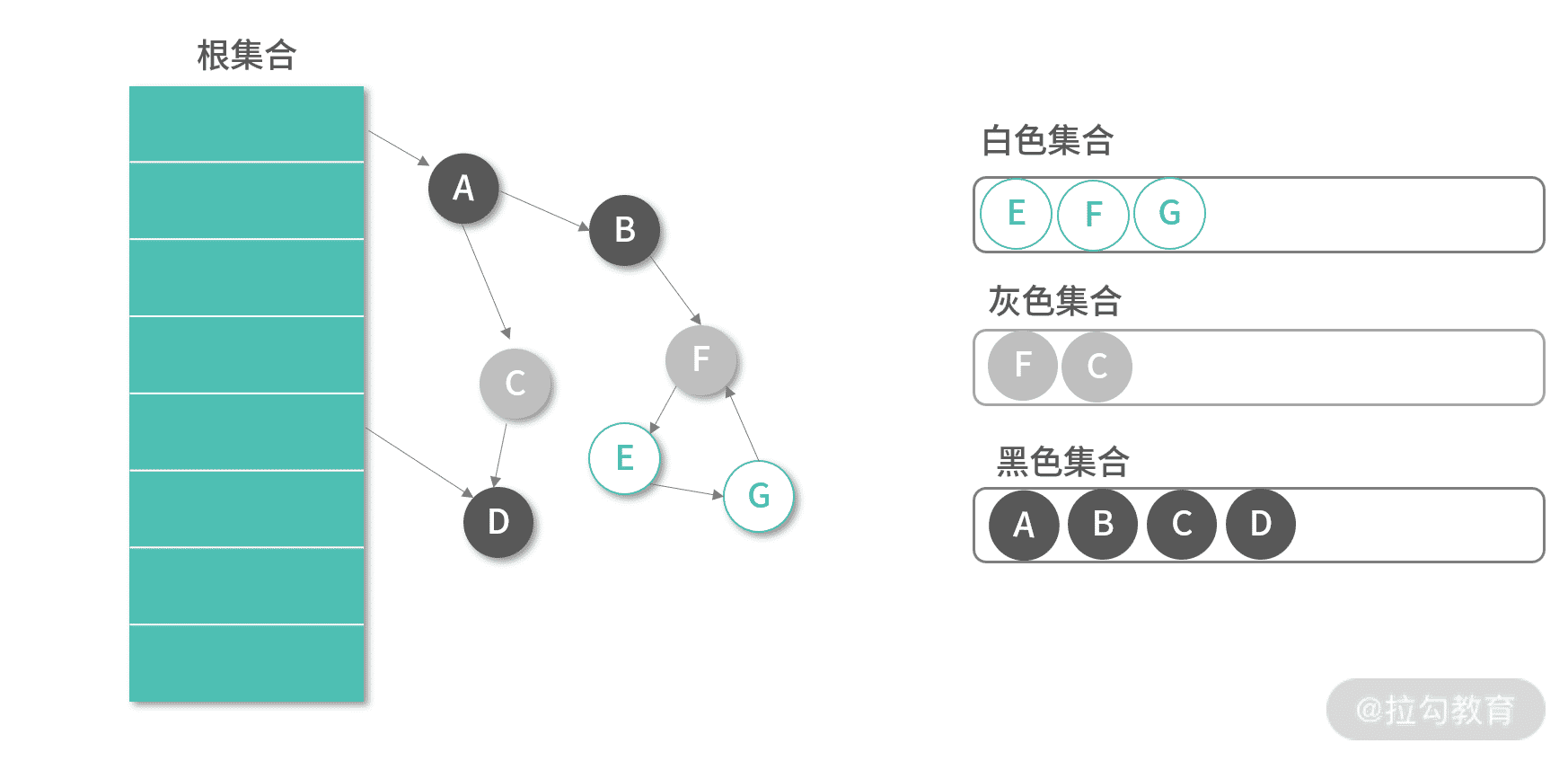

在调整已有的引用关系时,三色标记算法的表现明显更好。下图是对象 B 将对 C 的引用改成了对 F 的引用,C,F 被加入灰色集合。接下来 GC 会递归遍历 C,F,最终然后 F,E,G 都会进入灰色集合。
内存回收就好比有人在随手扔垃圾,清洁工需要不停打扫。如果清洁工能够跟上人们扔垃圾的速度,那么就不需要太多的 STL(Stop The World)。如果清洁工跟不上扔垃圾的速度,最终环境就会被全部弄乱,这个时候清洁工就会要求“Stop The World”。三色算法的优势就在于它支持多一些情况的 Mutation,这样能够提高“垃圾”被并发回收的概率。
目前的 GC 主要都是基于三色标记算法。 至于清除算法,有原地回收算法,也有把存活下来的对象(黑色对象)全部拷贝到一个新的区域的算法。

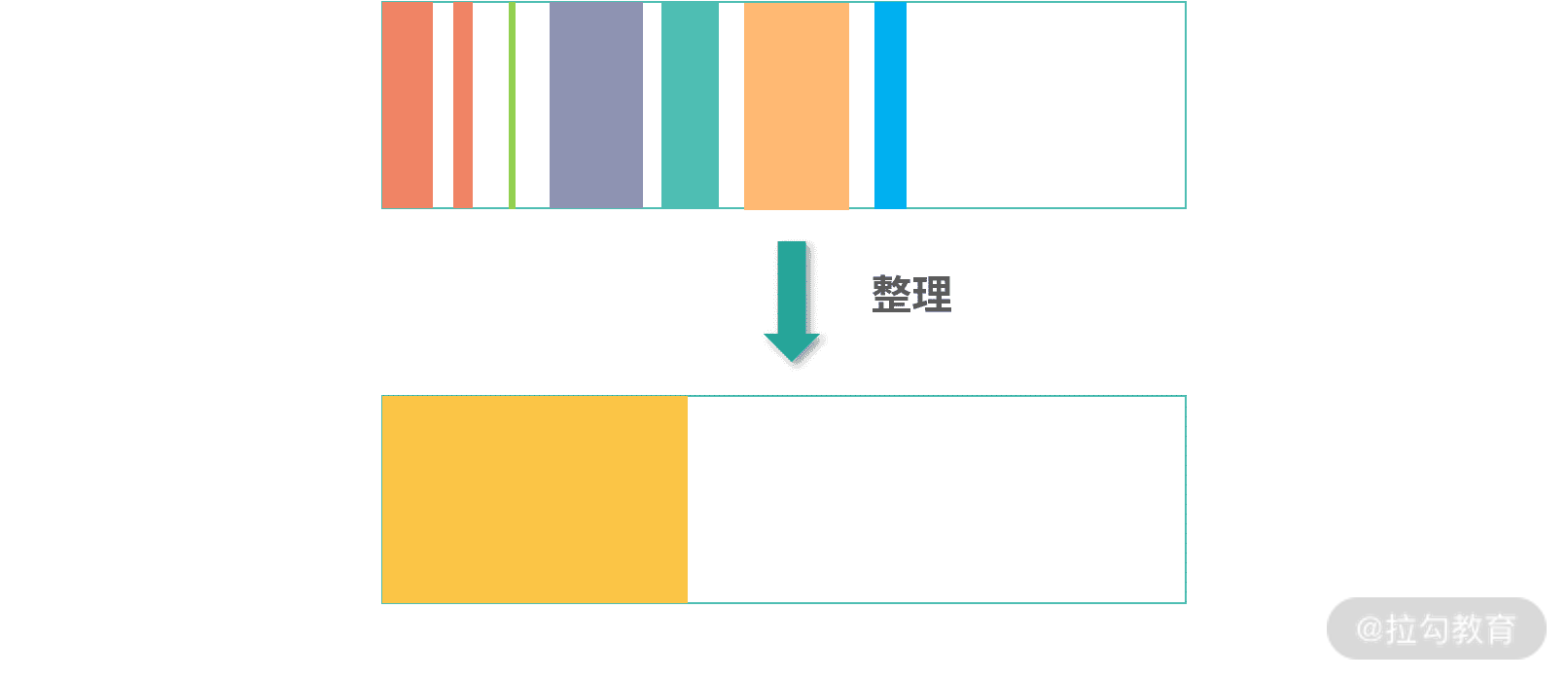

三色标记-清除算法,还没有解决内存回收产生碎片的问题。通常,我们会在三色标记-清除算法之上,再构建一个整理内存(Compact)的算法。如下图所示:
Compact 算法将对象重新挤压到一起,让更多空间可以被使用。我们在设计这个算法时,观察到了一个现象:新创建出来的对象,死亡(被回收)概率会更高,而那些已经存在了一段时间的对象,往往更不容易死亡。这有点类似 LRU 缓存,其实是一个概率问题。接下来我们考虑针对这个现象进行优化。

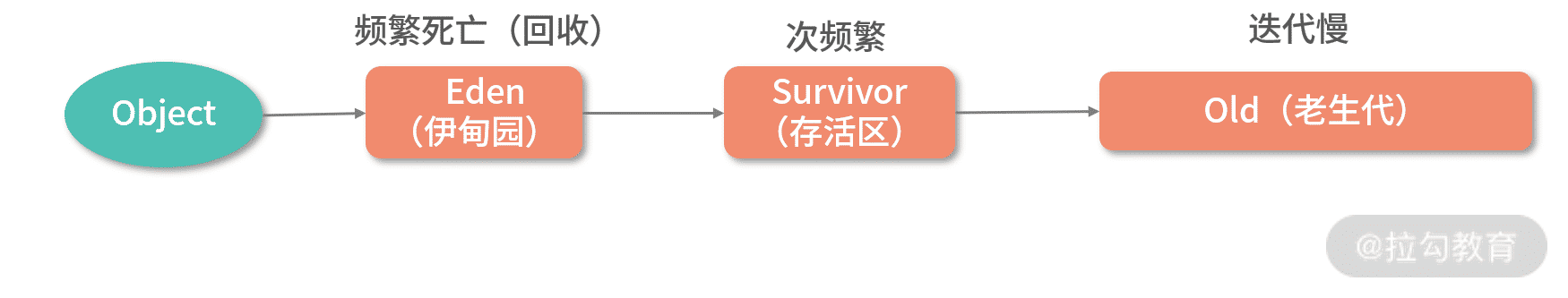

如上图所示,你可以把新创建的对象,都先放到一个统一的区域,在 Java 中称为伊甸园(Eden)。这个区域因为频繁有新对象死亡,因此需要经常 GC。考虑整理使用中的对象成本较高,因此可以考虑将存活下来的对象拷贝到另一个区域,Java 中称为存活区(Survior)。存活区生存下来的对象再进入下一个区域,Java 中称为老生代。
上图展示的三个区域,Eden、Survior 及老生代之间的关系是对象的死亡概率逐级递减,对象的存活周期逐级增加。三个区域都采用三色标记-清除算法。每次 Eden 存活下来的对象拷贝到 Survivor 区域之后,Eden 就可以完整的回收重利用。Eden 可以考虑和 Survivor 用 1:1 的空间,老生代则可以用更大的空间。Eden 中全量 GC 可以频繁执行,也可以增量 GC 混合全量 GC 执行。老生代中的 GC 频率可以更低,偶尔执行一次全量的 GC。
最后我们来聊聊 GC 的选择。通常选择 GC 会有实时性要求(最大容忍的暂停时间),需要从是否为高并发场景、内存实际需求等维度去思考。在选择 GC 的时候,复杂的算法并不一定更有效。下面是一些简单有效的思考和判断。
当然,并不是所有的语言都提供多款 GC 选择。但是通常每个语言都会提供很多的 GC 参数。这里也有一些最基本的思路,下面我为你介绍一下。
如果内存不够用,有两种解决方案。一种是降低吞吐量——相当于 GC 执行时间上升;另一种是增加暂停时间,暂停时间较长,GC 更容易集中资源回收内存。那么通常语言的 GC 都会提供设置吞吐量和暂停时间的 API。
如果内存够用,有的 GC 引擎甚至会选择当内存达到某个阈值之后,再启动 GC 程序。通常阈值也是可以调整的。因此如果内存够用,就建议让应用使用更多的内存,提升整体的效率。
那么通过这节课的学习,你现在可以尝试来回答本节关联的 2 道面试题目:
【解析】 解决循环引用的问题可以考虑利用 Root Tracing 类的 GC 算法。从根集合利用 DFS 或者 BFS 遍历所有子节点,最终不能和根集合连通的节点都是需要回收的。
三色标记算法利用三种颜色进行标记。白色代表需要回收的节点;黑色代表不需要回收的节点;灰色代表会被回收,但是没有完成标记的节点。
初始化的时候所有节点都标记为白色,然后利用 DFS 从 Root 集合遍历所有节点。每遍历到一个节点就把这个节点放入灰色集合,如果这个节点所有的子节点都遍历完成,就把这个节点放入黑色的集合。最后白色集合中剩下的就是需要回收的元素。
