12 打开首页之二:如何平衡利用硬件资源?

你好,我是高楼。

针对打开首页接口的性能问题,我们在上节课中确定了是Gateway在消耗响应时间,达到了近100毫秒。于是,我们开始定位Gateway上的响应时间消耗。

在第一阶段的时候,我们关注了应用所在的主机,同时还了解到,宿主机总共有四台机器;在第二阶段,我们查看了物理机的CPU模式。并尝试通过修改CPU运行模式来优化性能。可是,问题仍然没有解决,TPS没见提升,响应时间依旧很长。

今天这节课,我们进入第三阶段,继续分析其他的瓶颈点,比如wa cpu、资源均衡使用、网络带宽等问题。其中,在性能的分析逻辑里,资源均衡使用是一个非常容易被忽略,但又极为重要的方面。我们通常都盯着计数器给出的数值有什么异常,而不是考虑资源怎么做相应的调配。

在我们这个案例中,系统是用k8s来管理资源的,所以我们必须要关注资源的均衡使用,避免出现有些服务性能很差,却和性能好的服务分配同样资源的情况。另外,网络资源在k8s中会跨越好几层,我们也要着重关注一下。

在学习这节课时,我建议你多思考下资源的均衡使用问题。现在,我们就开始今天的课程。

定位gateway上的响应时间消耗

第三阶段:NFS服务器的wa cpu偏高

根据分析的逻辑,我们仍然是先看全局监控数据,思路依旧是“全局-定向”,这是我一贯的顺序了。

因此,我们现在再来查一下全局监控计数器,得到下面这样的视图:

[root@lenvo-nfs-server ~]# top
top - 00:12:28 up 32 days,  4:22,  3 users,  load average: 9.89, 7.87, 4.71
Tasks: 217 total,   1 running, 216 sleeping,   0 stopped,   0 zombie
%Cpu0  :  0.0 us,  4.0 sy,  0.0 ni, 34.8 id, 61.2 wa,  0.0 hi,  0.0 si,  0.0 st
%Cpu1  :  0.0 us,  4.7 sy,  0.0 ni, 27.8 id, 67.6 wa,  0.0 hi,  0.0 si,  0.0 st
%Cpu2  :  0.0 us,  6.1 sy,  0.0 ni,  0.0 id, 93.9 wa,  0.0 hi,  0.0 si,  0.0 st
%Cpu3  :  0.0 us,  7.6 sy,  0.0 ni,  3.4 id, 82.8 wa,  0.0 hi,  6.2 si,  0.0 st
KiB Mem :  3589572 total,    82288 free,   775472 used,  2731812 buff/cache
KiB Swap:  8388604 total,  8036400 free,   352204 used.  2282192 avail Mem

可以看到,计数器wa的CPU使用率偏高,其中Cpu2的wa已经达到90%以上。我们知道,wa cpu是指CPU在读写的时候,所产生的IO等待时间占CPU时间的百分比。那么,它现在竟然这么高,是因为写操作有很多吗?

这时候我们就要关注下IO的状态了,因为IO慢绝对是一个性能问题。通过iostat命令,我们看到IO状态如下:

[root@lenvo-nfs-server ~]# iostat -x -d 1
Linux 3.10.0-693.el7.x86_64 (lenvo-nfs-server) 	2020年12月26日 	_x86_64_	(4 CPU)
..................
Device:         rrqm/s   wrqm/s     r/s     w/s    rkB/s    wkB/s avgrq-sz avgqu-sz   await r_await w_await  svctm  %util
sda               0.00     0.00   94.00   39.00 13444.00 19968.00   502.44   108.43  410.80   52.00 1275.59   7.52 100.00


Device:         rrqm/s   wrqm/s     r/s     w/s    rkB/s    wkB/s avgrq-sz avgqu-sz   await r_await w_await  svctm  %util
sda               0.00    18.00  137.00  173.00 17712.00 43056.00   392.05   129.46  601.10   38.80 1046.38   3.74 115.90
..................

你可以看到,IO使用率达到了100%,说明IO的过程实在是太慢了。

接下来,我们再查查Block Size是多少,算一下当前IO到底是随机读写还是顺序读写。虽然大部分操作系统都默认Block Size是4096,但是,本着不出小错的原则,我们还是查一下比较放心。

我们先确定磁盘的格式是什么:

[root@lenvo-nfs-server ~]# cat /proc/mounts
...................
/dev/sda5 / xfs rw,relatime,attr2,inode64,noquota 0 0
...................
[root@lenvo-nfs-server ~]#

通过上述命令可以知道,这个磁盘是XFS格式。那我们就用下面这个命令来查看Block Size:

[root@lenvo-nfs-server ~]# xfs_info /dev/sda5
meta-data=/dev/sda5              isize=512    agcount=4, agsize=18991936 blks
         =                       sectsz=512   attr=2, projid32bit=1
         =                       crc=1        finobt=0 spinodes=0
data     =                       bsize=4096   blocks=75967744, imaxpct=25
         =                       sunit=0      swidth=0 blks
naming   =version 2              bsize=4096   ascii-ci=0 ftype=1
log      =internal               bsize=4096   blocks=37093, version=2
         =                       sectsz=512   sunit=0 blks, lazy-count=1
realtime =none                   extsz=4096   blocks=0, rtextents=0
[root@lenvo-nfs-server ~]#

结果显示,Block Size是4096。同时,我们也可以看到读写基本上都是顺序的,不是随机。

那我们就来计算一条数据,确认一下顺序写的能力。如果全部是随机写,那么:

\(次数=(43056\\times 1024)\\div 4096=10,764次\)

但是,实际上写只有173次,所以确实是顺序写了。

问题又来了,一次写多少个Block呢?

\((43056\\times1024)\\div173\\div4096\\approx 62个\)

我们得出,一次写62个Block。从这样的数据来看,说明顺序写的能力还是不错的。因为对普通磁盘来说,应用在读写的时候,如果是随机写多,那写的速度就会明显比较慢;如果顺序写多,那么写的速度就可以快起来。

你发现了吗?虽然当前磁盘的顺序写能力不错,但是等待的时间也明显比较多。所以,接下来,我们得查一下是什么程序写的。这里我们用iotop命令查看:

Total DISK READ :      20.30 M/s | Total DISK WRITE :	   24.95 M/s
Actual DISK READ:      20.30 M/s | Actual DISK WRITE:       8.27 M/s
  TID  PRIO  USER     DISK READ  DISK WRITE  SWAPIN     IO>    COMMAND
12180 be/4 root        2.39 M/s   16.01 M/s  0.00 % 35.94 % [nfsd]
12176 be/4 root        3.20 M/s    0.00 B/s  0.00 % 32.25 % [nfsd]
12179 be/4 root        3.03 M/s    6.43 M/s  0.00 % 32.23 % [nfsd]
12177 be/4 root        2.44 M/s  625.49 K/s  0.00 % 31.64 % [nfsd]
12178 be/4 root        2.34 M/s 1473.47 K/s  0.00 % 30.43 % [nfsd]
12174 be/4 root        2.14 M/s   72.84 K/s  0.00 % 29.90 % [nfsd]
12173 be/4 root        2.91 M/s  121.93 K/s  0.00 % 24.95 % [nfsd]
12175 be/4 root     1894.69 K/s   27.71 K/s  0.00 % 24.94 % [nfsd]
...............

可以看到,IO都是NFS写过来的。那NFS的流量又是从哪里来的呢?从下面的数据来看,这些流量是从各个挂载了NFS盘的机器写过来的,这是我们一开始部署应用的时候,考虑统一使用NFS来做IO的思路。因为这个机器挂载了一个大容量的磁盘,为了保证磁盘够用,就把多个主机挂载了NFS盘。

                    191Mb               381Mb               572Mb               763Mb          954Mb
mqqqqqqqqqqqqqqqqqqqvqqqqqqqqqqqqqqqqqqqvqqqqqqqqqqqqqqqqqqqvqqqqqqqqqqqqqqqqqqqvqqqqqqqqqqqqqqqqqqq
172.16.106.119:nfs                   => 172.16.106.130:multiling-http        1.64Mb  2.04Mb  3.06Mb
                                     <=                                      26.2Mb  14.5Mb  19.8Mb
172.16.106.119:nfs                   => 172.16.106.100:apex-mesh             1.43Mb  2.18Mb  3.79Mb
                                     <=                                      25.5Mb  14.2Mb  14.4Mb
172.16.106.119:nfs                   => 172.16.106.195:vatp                   356Kb  1.27Mb  1.35Mb
                                     <=                                      9.71Mb  7.04Mb  7.41Mb
172.16.106.119:nfs                   => 172.16.106.56:815                    7.83Kb  4.97Kb  4.81Kb
                                     <=                                       302Kb   314Kb   186Kb
172.16.106.119:nfs                   => 172.16.106.79:device                 11.0Kb  7.45Kb  7.57Kb
                                     <=                                      12.4Kb  22.0Kb  28.5Kb
172.16.106.119:ssh                   => 172.16.100.201:cnrprotocol           2.86Kb  2.87Kb  5.81Kb
                                     <=                                       184b    184b    525b
169.254.3.2:60010                    => 225.4.0.2:59004                      2.25Kb  2.40Kb  2.34Kb
                                     <=                                         0b      0b      0b
169.254.6.2:60172                    => 225.4.0.2:59004                      2.25Kb  2.40Kb  2.34Kb
                                     <=                                         0b	0b	0b
172.16.106.119:nfs                   => 172.16.106.149:986                      0b   1.03Kb   976b
                                     <=                                         0b   1.26Kb  1.11Kb


qqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqqq
TX:             cum:   37.0MB   peak:   31.9Mb                      rates:   3.44Mb  5.50Mb  8.22Mb
RX:                     188MB            106Mb                               61.8Mb  36.2Mb  41.8Mb
TOTAL:                  225MB            111Mb                               65.2Mb  41.7Mb  50.1Mb

我们在Total DISK WRITE和Total DISK READ 中可以看到,读写能力才达到 20M。没办法,既然wa这个机器的能力不怎么好,那就只有放弃统一写的思路。不过,为了不让机器的IO能力差成为应用的瓶颈点,我们还是再尝试一下这两个动作:

接着我们执行场景,希望结果能好。

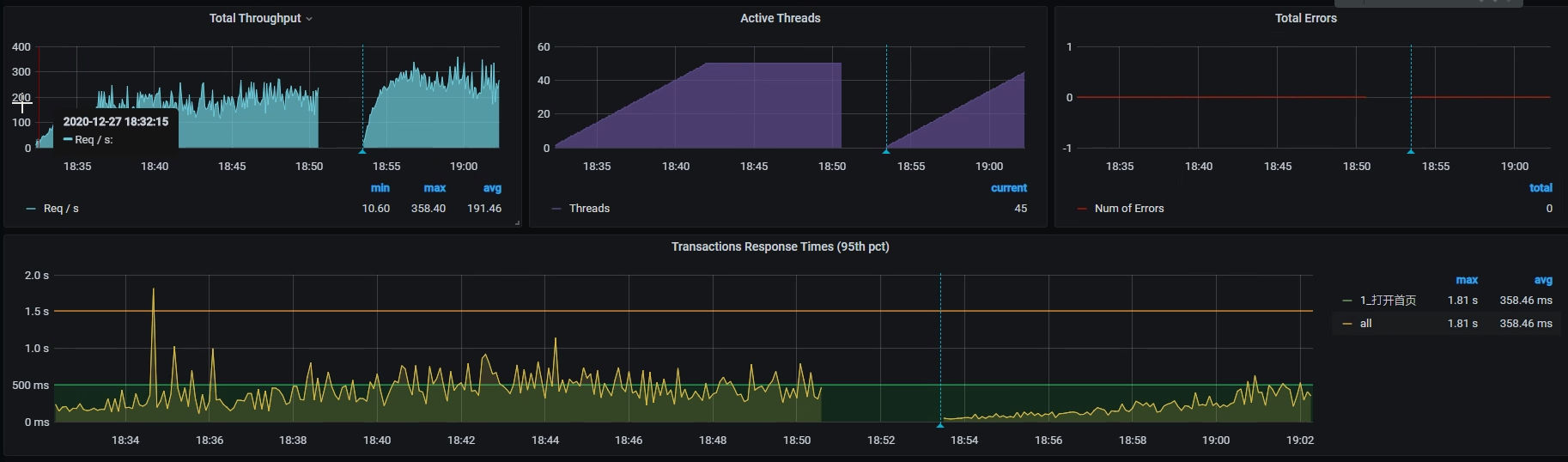

可是,在我查看了TPS和RT曲线后,很遗憾地发现,结果并没有改善。TPS依然很低并且动荡非常大:

看来我们的努力并没有什么效果,悲剧!就这样,命运让我们不得不来到第四个阶段。

第四阶段:硬件资源耗尽,但TPS仍然很低

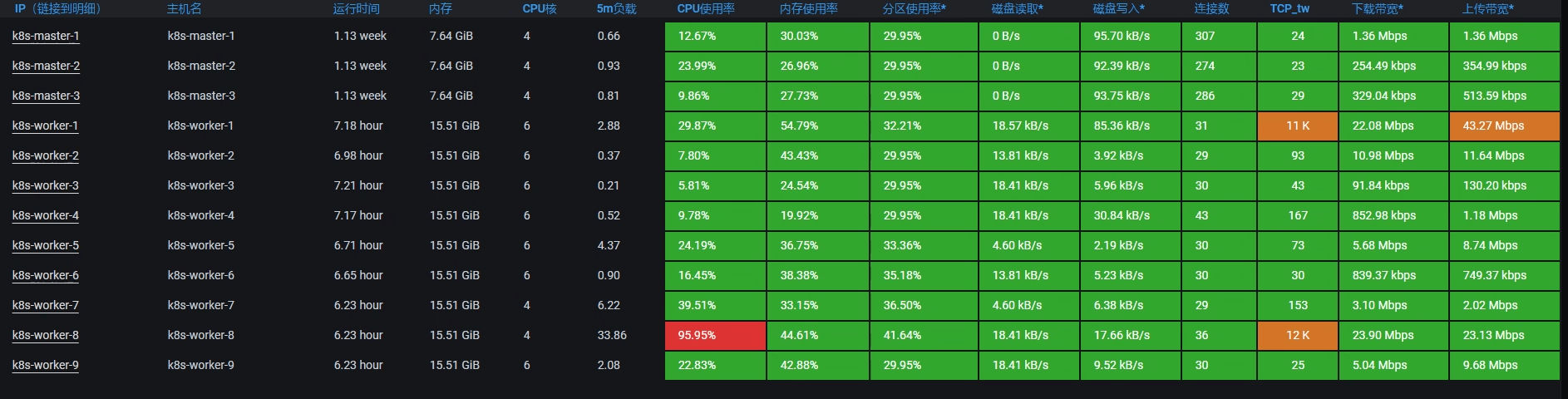

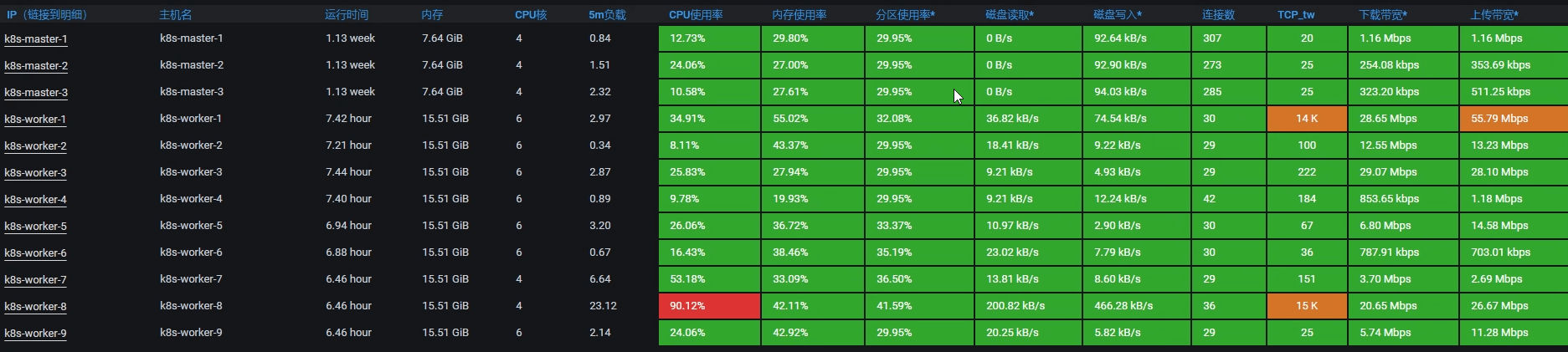

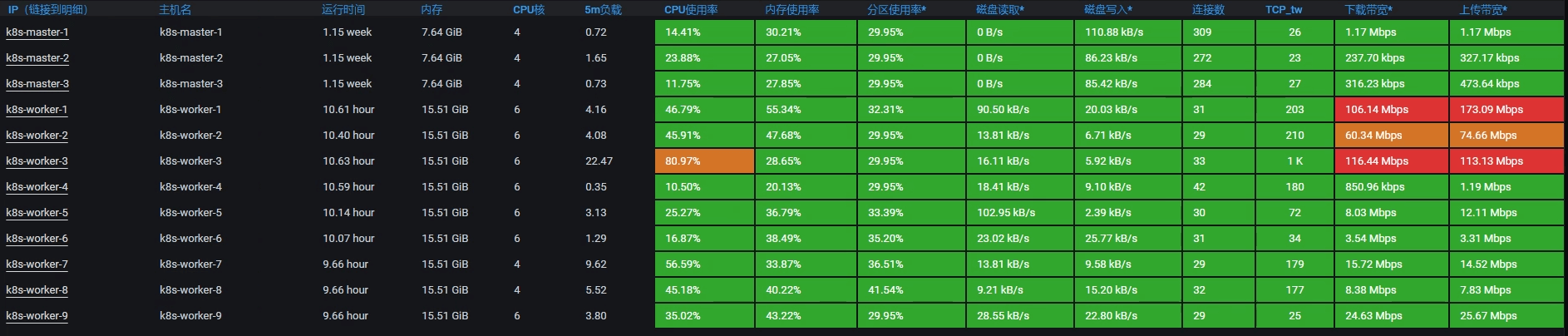

这个阶段我们查什么呢?仍然是全局监控的数据。我们来看一下所有主机的Overview资源:

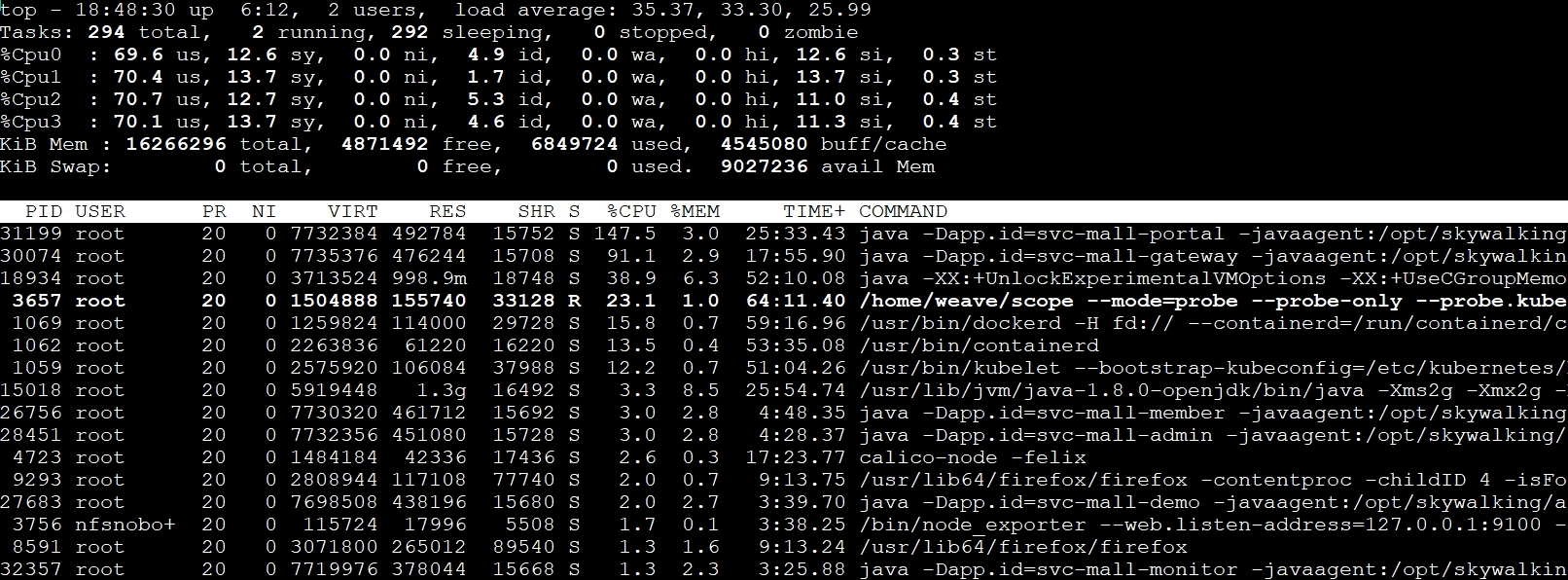

从上图中可以看到,虚拟机k8s-worker-8的CPU使用率已经很高了,达到了95.95%。那我们就登录到这台虚拟机上,看看更详细的全局监控数据:

因为CPU不超分了,所以我们可以很明显地看到,k8s-worker-8中的CPU被耗尽。从进程上来看,CPU是被我们当前正在测试的接口服务消耗的。并且在这台虚拟机上,不止有Portal这一个进程,还有很多其他的服务。

那我们就把Portal服务调度到一个不忙的worker上去,比如移到worker-3(6C16G)上:

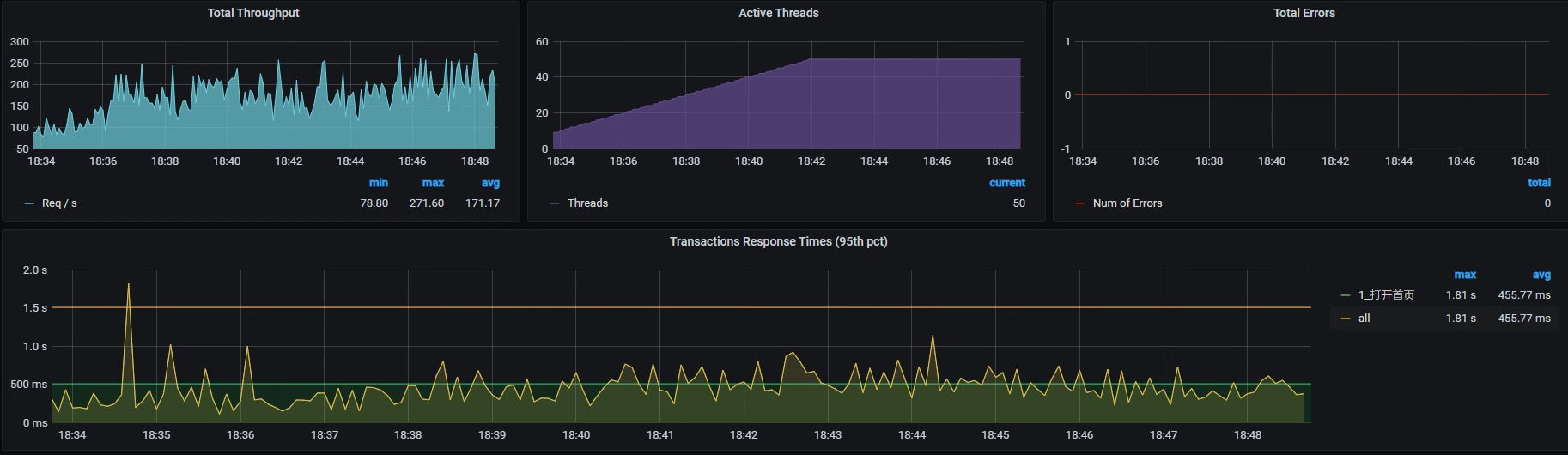

得到如下结果:

我们看到,TPS已经有所上升了,达到了近300,性能确实变好了一些。但是,这个数据还不如我们一开始不优化的结果,毕竟一开始还能达到300TPS呢。那我们就接着分析当前的瓶颈在哪里。

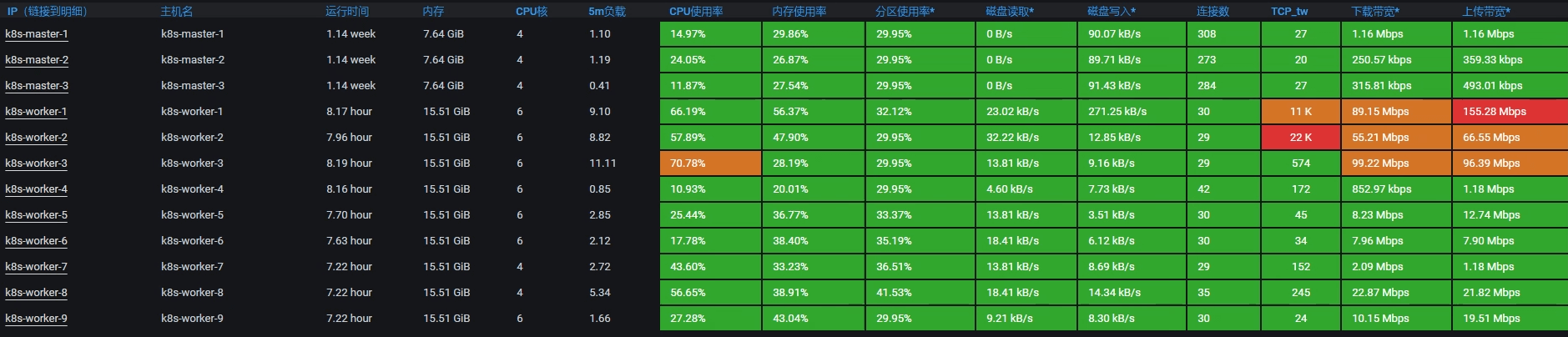

我们先来看一下主机的性能数据:

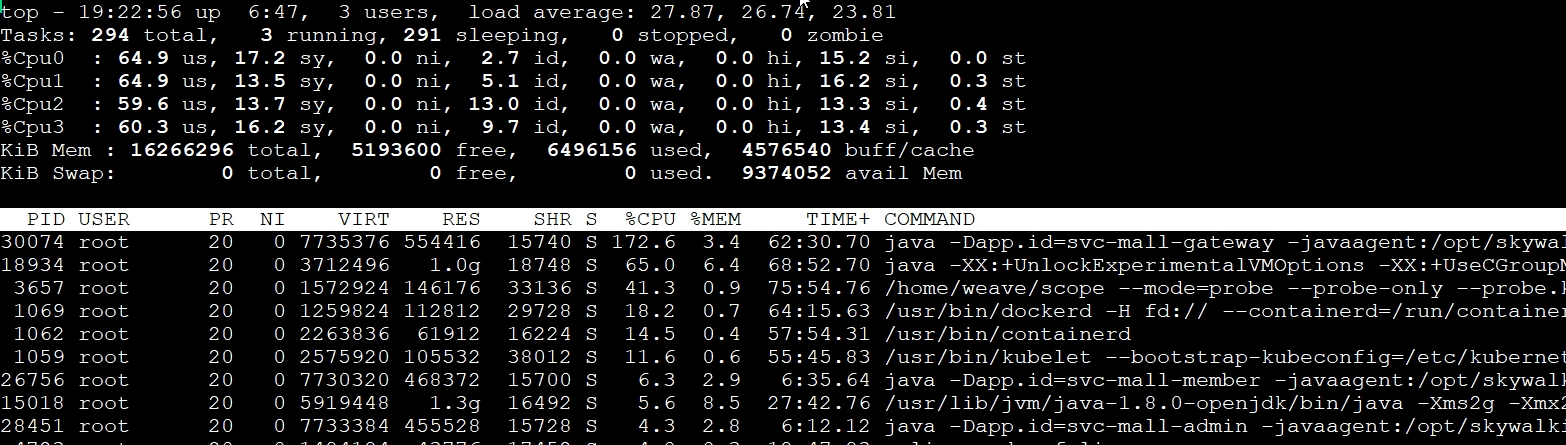

其中,worker-8的CPU使用率达到了90.12%。为什么这个CPU还是如此之高呢?我们继续来top一下,看看worker-8的性能数据:

你看,在process table中,排在最上面的是Gateway服务,说明是Gateway进程消耗的CPU最多。既然如此,我们自然要看看这个进程中的线程是不是都在干活。

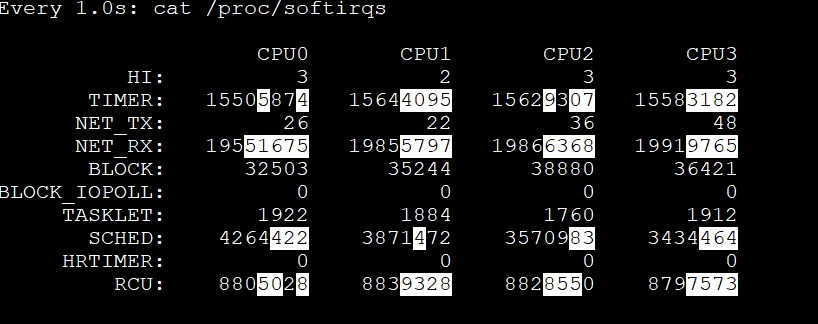

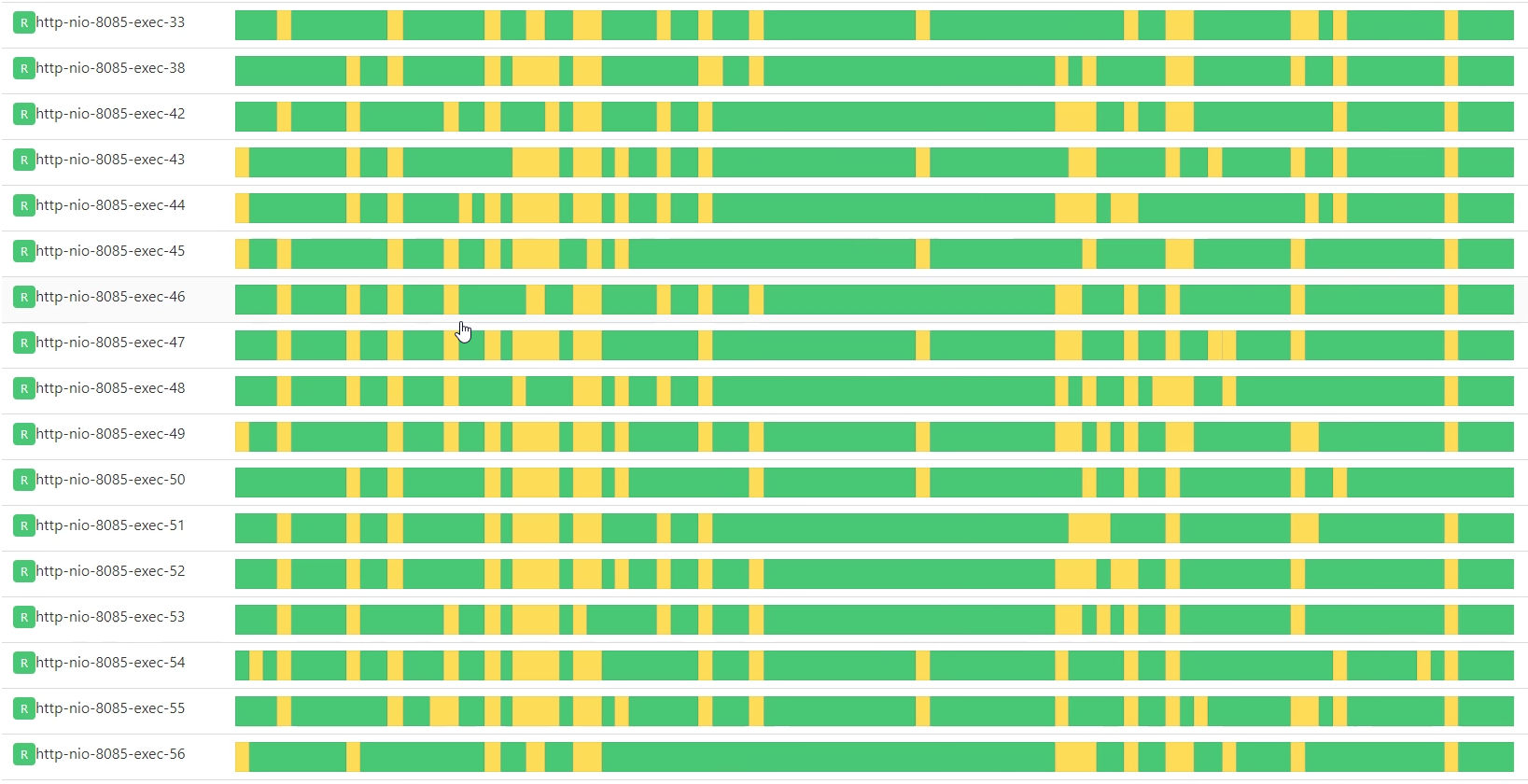

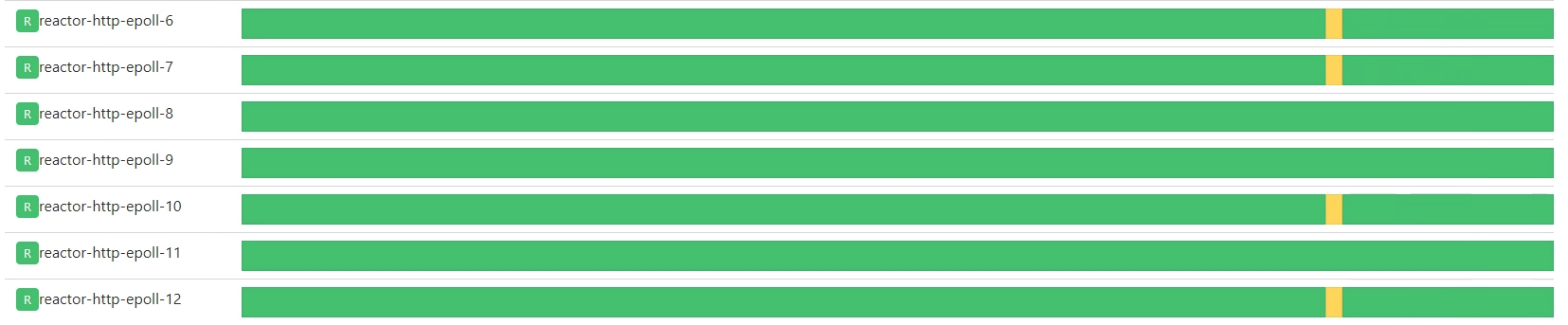

我们看到上图中全是绿色的,也就是说Gateway中的线程一直处于Runnable状态,看来工作线程确实挺忙的了。而在前面的worker-8性能数据中,si cpu已经达到了16%左右。所以结合这一点,我们来看一下实时的软中断数据:

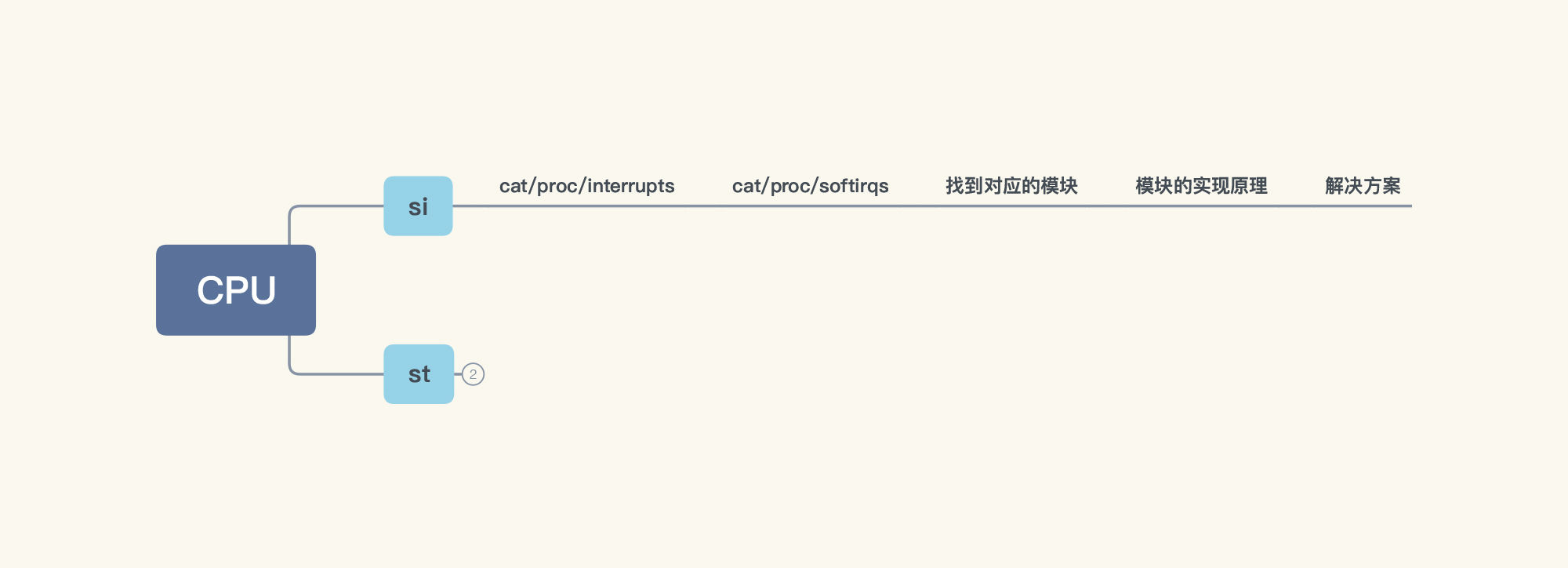

可以看到网络软中断一直在往上跳,这说明确实是网络软中断导致si cpu变高的。网络软中断的变化是我们根据证据链找下来的。证据链如下:

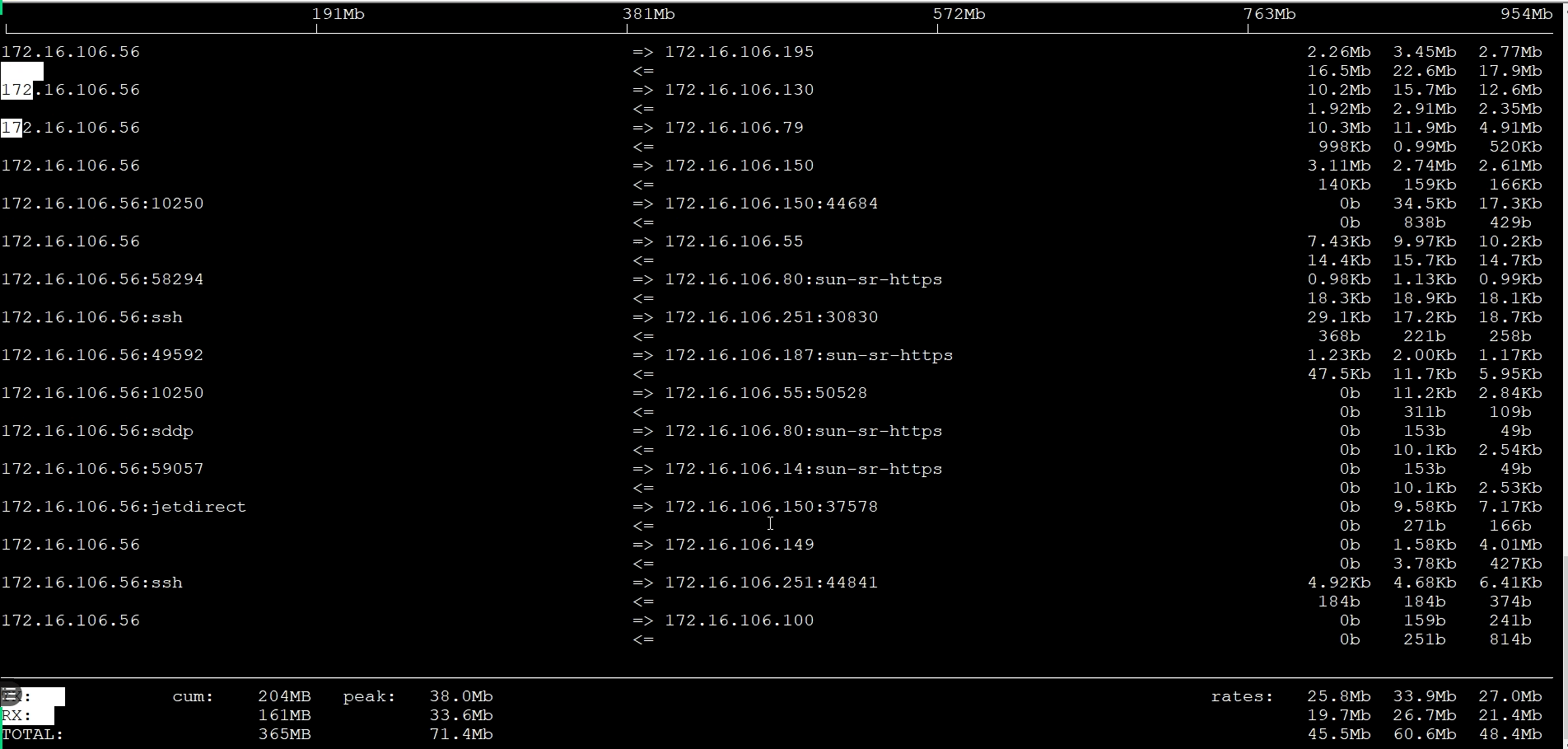

我们再看一下网络带宽有多大:

可以看到,网络带宽倒是不大。

从上述Gateway的工作线程、软中断数据和网络带宽情况来看,Gateway只负责转发,并没有什么业务逻辑,也没有什么限制。所以,针对TPS上不去的原因,似乎除了网络转发能力比较差之外,我们再找不到其他解释了。

这个思路其实是需要一些背景知识的,因为我们通常用网络带宽来判断网络是不是够用,但是这是不够的。你要知道,在网络中当小包过多的时候,网络带宽是难以达到线性流量的。所以,我们这里的网络带宽即便不会很高,也会导致网络软中断的增加和队列的出现。

既然如此,那我们就把这个Gateway也从worker-8移到worker-2(6C16G)上去,做这一步是为了减少网络软中断的争用。我们再看一下集群的整体性能:

看起来不错哦,worker-8 的 CPU 使用率降到了 56.65%,同时worker-3 的 CPU 使用率升到了 70.78%。不过网络带宽有几个地方变红了,这个我们后面再分析。至少我们从这里看到,压力是起来了。

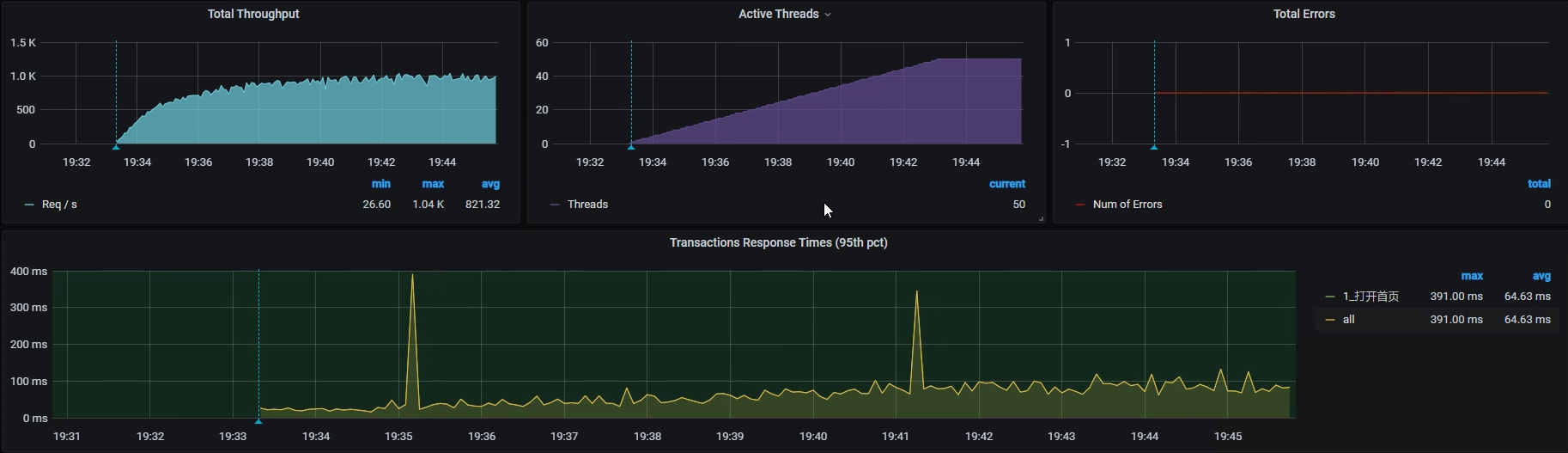

我们回来看一下压力的情况:

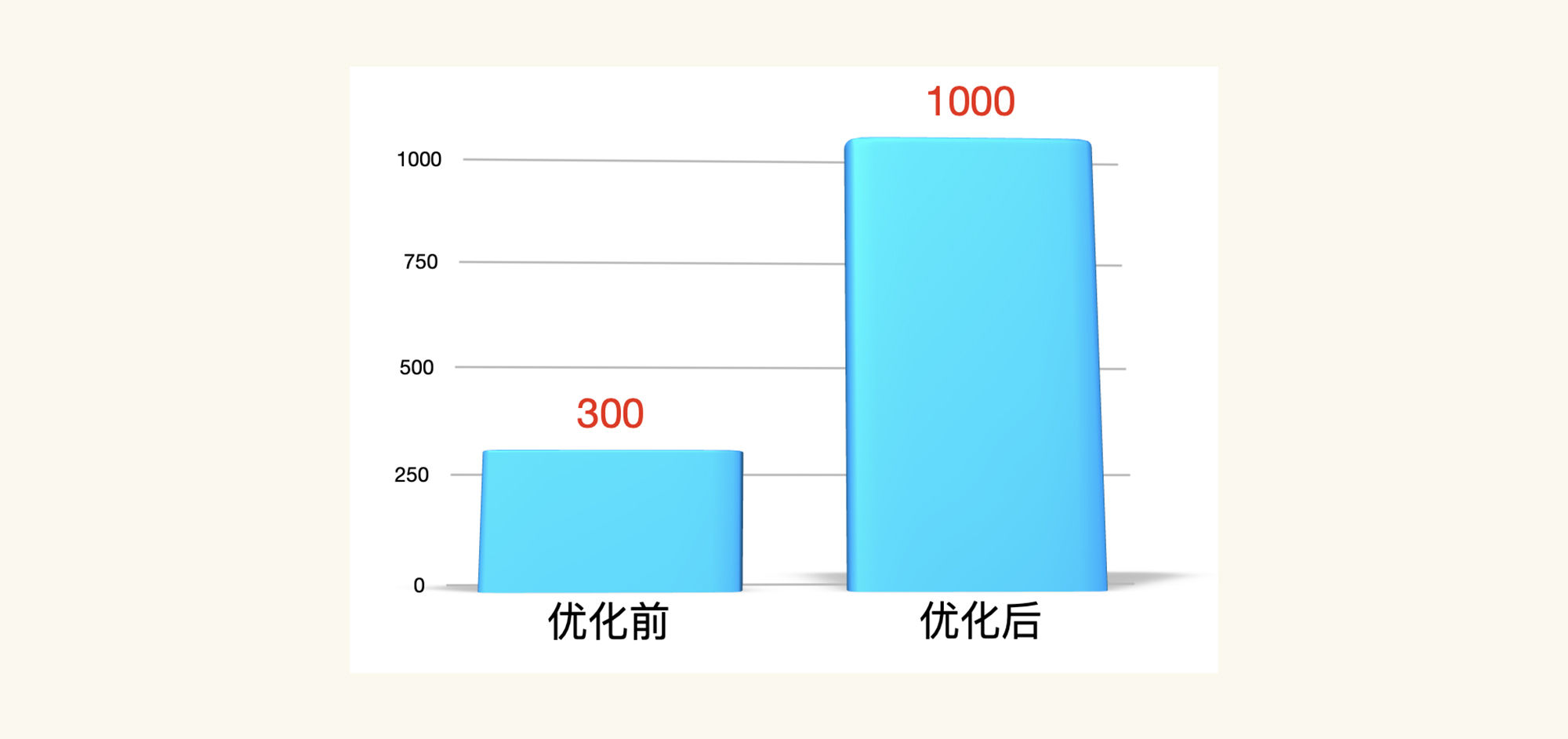

TPS已经达到1000左右了!棒棒的,有没有!我们画一个TPS对比图庆祝一下:

其实到这里,打开首页这个接口的基准场景就可以结束了,因为我们已经优化到了比需求还要高的程度。只是从技术角度来说,一个系统优化到最后是会有上限的,所以,我们仍然需要知道这个上限在哪里。

第五阶段:硬件资源还是要用完

现在压力把worker-3的CPU资源用得最高,用到了70.78%。那么,下面我们就要把这个机器的硬件资源给用完,因为只有将资源都用尽,我们才能判断系统容量的最上限。这也就是我一直强调的,要将性能优化分为两个阶段:一是把资源用起来;二是把容量调上去。就算不是CPU资源,把其他的资源用完也可以。

既然这时候压力已经把worker-3的CPU资源用到了70.78%,那我们就到这个应用中看一下线程把CPU用得怎么样。

你看,这里面的线程确实都忙起来了。

既然如此,那我们把Tomcat和JDBC连接的最大值都改到80,再来看一下TPS的表现(请你注意,这里只是一个尝试,所以改大即可,并没有什么道理。在后续的测试过程中,我们还要根据实际情况来做调整,就是不能让线程太大,也不能不够用)。

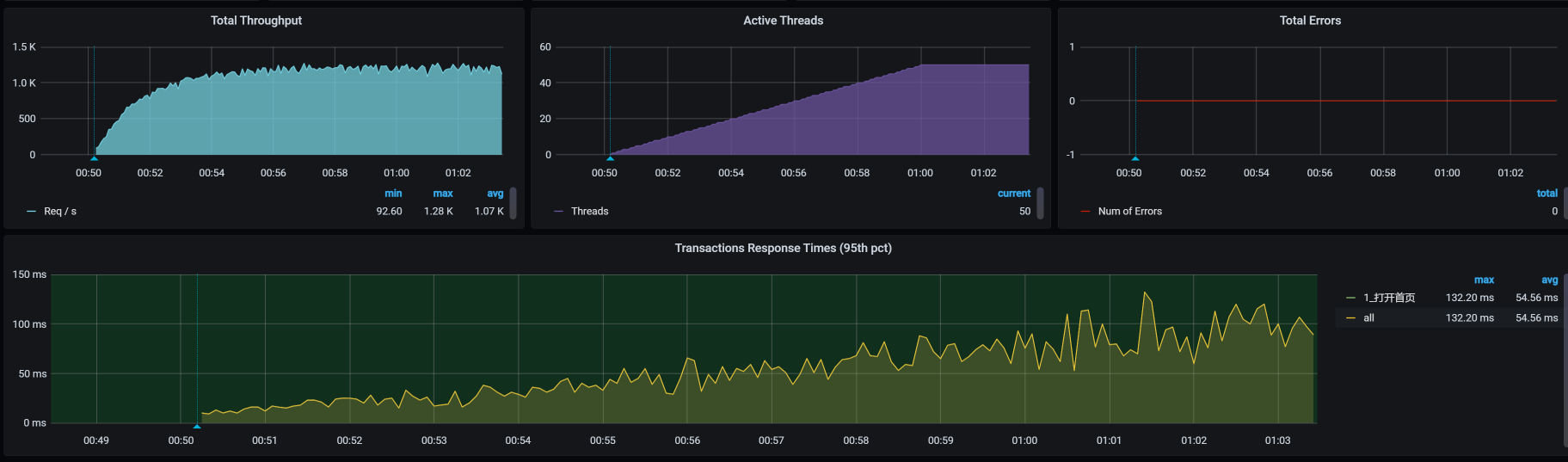

为了让压力能直接压到一个节点上,我们跳过Ingress,用分段的测法直接把压力发到服务上。然后,我们去Pod里设置一个node port把服务代理出来,再修改一下压力脚本。得到结果如下:

TPS还是抖动大。那我们接着看全局监控:

看上图就可以知道,有几个主机的带宽都飘红了,而其他的资源使用率并没有特别高。前面我们有说过,分析网络问题,不应该只看网络带宽,还要分析其他的内容,下面我们就得分析一下网络带宽。

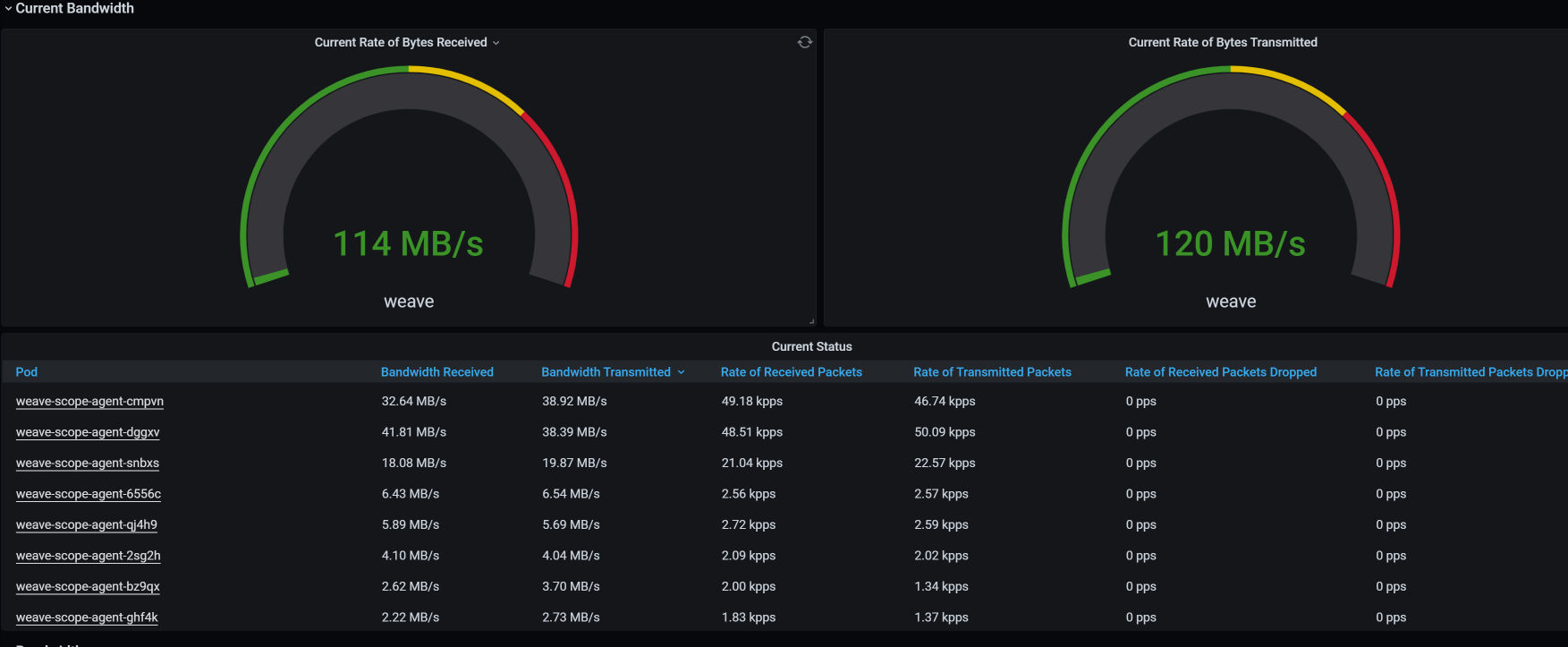

我们到监控工具中看一下网络的流量,你可以看到确实有一些非被测应用在占用带宽,并且占得还不小:

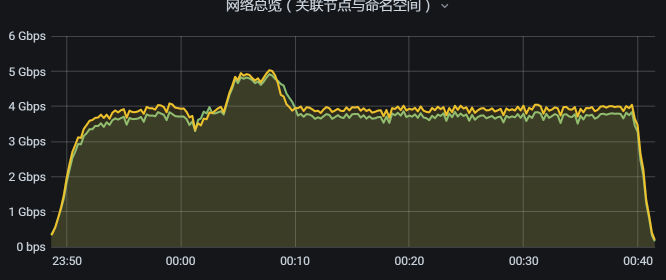

我们再看总体带宽,发现已经用了4G多:

为了弄清楚那些与被测系统无关的应用,会对带宽消耗产生影响进而影响TPS,我们现在先把影响带宽的应用都删除了,比如Weave Scope、Monitoring的监控工具等,从列表中来看这些应用占了不小的带宽。

然后我们再次测试,发现TPS有所上升,关键是稳定了很多:

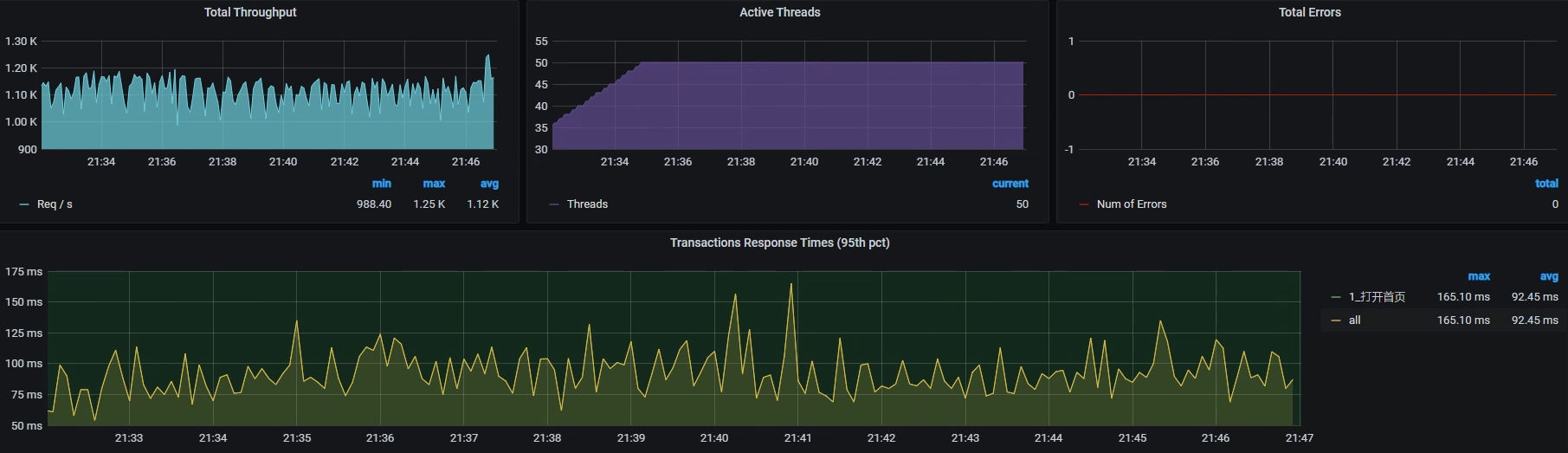

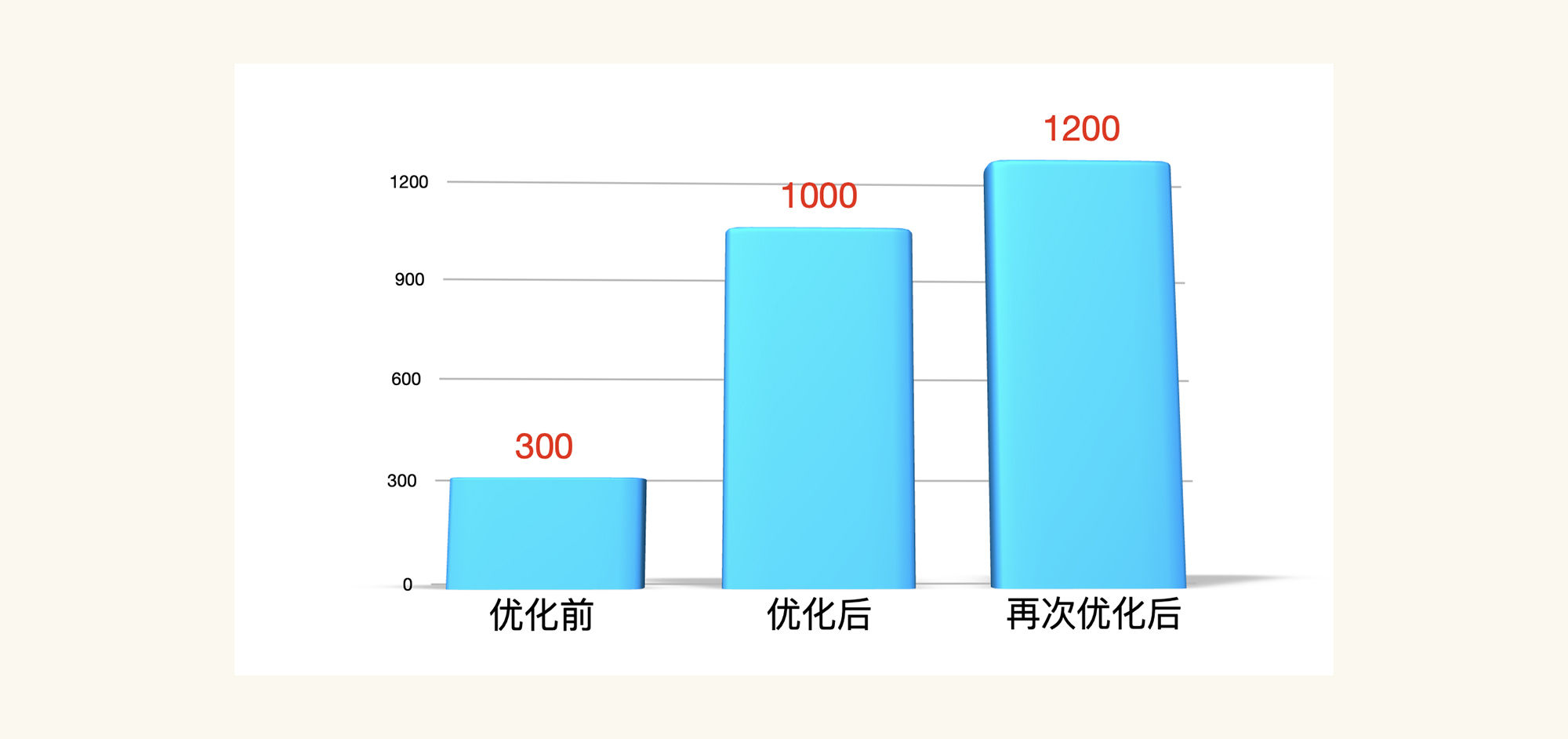

我们可以看到,TPS已经上升到了1200左右,可见带宽对TPS还是造成了不小的影响。

接着,我们查一下网络的队列,发现应用所在的服务器上面已经出现了不小的 Recv_Q。

Proto Recv-Q Send-Q Local Address           Foreign Address         State       PID/Program name     Timer
tcp      759      0 10.100.69.229:8085      10.100.140.32:35444     ESTABLISHED 1/java               off (0.00/0/0)
tcp      832      0 10.100.69.229:34982     10.96.224.111:3306      ESTABLISHED 1/java               keepalive (4871.85/0/0)
tcp     1056      0 10.100.69.229:34766     10.96.224.111:3306      ESTABLISHED 1/java               keepalive (4789.93/0/0)
tcp      832      0 10.100.69.229:35014     10.96.224.111:3306      ESTABLISHED 1/java               keepalive (4888.23/0/0)
tcp     3408      0 10.100.69.229:34912     10.96.224.111:3306      ESTABLISHED 1/java               keepalive (4855.46/0/0)
tcp     3408      0 10.100.69.229:35386     10.96.224.111:3306      ESTABLISHED 1/java               keepalive (5019.30/0/0)
tcp     3392      0 10.100.69.229:33878     10.96.224.111:3306      ESTABLISHED 1/java               keepalive (4495.01/0/0)
tcp      560      0 10.100.69.229:35048     10.96.224.111:3306      ESTABLISHED 1/java               keepalive (4888.23/0/0)
tcp     1664      0 10.100.69.229:34938     10.96.224.111:3306      ESTABLISHED 1/java               keepalive (4855.46/0/0)
tcp      759      0 10.100.69.229:8085      10.100.140.32:35500     ESTABLISHED 1/java               off (0.00/0/0)
tcp      832      0 10.100.69.229:35114     10.96.224.111:3306      ESTABLISHED 1/java               keepalive (4921.00/0/0)
tcp     1056      0 10.100.69.229:34840     10.96.224.111:3306      ESTABLISHED 1/java               keepalive (4822.69/0/0)
tcp     1056      0 10.100.69.229:35670     10.96.224.111:3306      ESTABLISHED 1/java               keepalive (5117.60/0/0)
tcp     1664      0 10.100.69.229:34630     10.96.224.111:3306      ESTABLISHED 1/java               keepalive (4757.16/0/0)

从这里来看,网络已经成为了下一个瓶颈(关于这一点,我们在后续的课程里会讲)。

如果你想接着调优,还可以从应用代码下手,让应用处理得更快。不过,对于基准测试来说,一个没有走任何缓存的接口,在一个6C16G的单节点虚拟机上能达到这么高的TPS,我觉得差不多了。

接下来,我们还要去折腾其他的接口,所以,我们对这个接口的优化到这里就结束了。

总结

在打开首页这个接口的基准场景中,涉及到了很多方面的内容。从一开始的信息整理,比如访问路径、查看代码逻辑、场景试运行等,都是在为后面的分析做准备。

而当我们看到响应时间高,然后做拆分时间这一步,就是我一直在RESAR性能工程中强调的“分析的起点”。因为在此之前,我们用的都是压力工具上的数据,只是把它们罗列出来就好了,没有任何分析的部分。

对于拆分时间,我们能用的手段有多种,你可以用你喜欢的方式,像日志、APM工具,甚至抓包都是可以的。拆分了时间之后,我们就要分析在某个节点上响应时间高的时候,要怎么做。这时就用到了我一直强调的“全局-定向”监控分析思路。

在每一个阶段,你一定要清楚地定义优化的方向和目标,否则容易迷失方向。特别是对于一些喜欢把鼠标操作得特别快的同学,容易失去焦点,我劝你慢点操作,想清楚下一步再动。

而我们上述整个过程,都依赖于我说的性能分析决策树。从树顶往下,一层层找下去,不慌不乱,不急不燥。

只要你想,就能做到。

课后作业

最后,我给你留三个思考题。

  1. 当st cpu高的时候,你要去看什么?

  2. 当wa cpu高的时候,你要去看什么?

  3. 为什么我们要把硬件资源用完?

记得在留言区和我讨论、交流你的想法,每一次思考都会让你更进一步。

如果你读完这篇文章有所收获,也欢迎你分享给你的朋友,共同学习进步。我们下一讲再见!
