练习Sample跑起来 唯鹿同学的练习手记 第2辑

你好,我是唯鹿。

接着上篇练习手记,今天练习6~8、12、17、19这六期内容(主要针对有课后Sample练习的),相比1~5期轻松了很多。

Chapter06

该项目展示了使用PLT Hook技术来获取Atrace的日志,可以学习到systrace的一些底层机制。

没有什么问题,项目直接可以运行起来。运行项目后点击开启Atrace日志,然后就可以在Logcat日志中查看到捕获的日志,如下:

11:40:07.031 8537-8552/com.dodola.atrace I/HOOOOOOOOK: ========= install systrace hoook =========
11:40:07.034 8537-8537/com.dodola.atrace I/HOOOOOOOOK: ========= B|8537|Record View#draw()
11:40:07.034 8537-8552/com.dodola.atrace I/HOOOOOOOOK: ========= B|8537|DrawFrame
11:40:07.035 8537-8552/com.dodola.atrace I/HOOOOOOOOK: ========= B|8537|syncFrameState
    ========= B|8537|prepareTree
    ========= E
    ========= E
    ========= B|8537|eglBeginFrame
    ========= E
    ========= B|8537|computeOrdering
    ========= E
    ========= B|8537|flush drawing commands
    ========= E
11:40:07.036 8537-8552/com.dodola.atrace I/HOOOOOOOOK: ========= B|8537|eglSwapBuffersWithDamageKHR
    ========= B|8537|setSurfaceDamage
    ========= E
11:40:07.042 8537-8552/com.dodola.atrace I/HOOOOOOOOK: ========= B|8537|queueBuffer
    ========= E
11:40:07.043 8537-8552/com.dodola.atrace I/HOOOOOOOOK: ========= B|8537|dequeueBuffer
    ========= E
    ========= E
    ========= E

通过B|事件和E|事件是成对出现的,这样就可以计算出应用执行每个事件使用的时间。那么上面的Log中View的draw()方法显示使用了9ms。

这里实现方法是使用了Profilo的PLT Hook来hook libc.so的write__write_chk方法。libc是C的基础库函数,为什么要hook这些方法,需要我们补充C、Linux相关知识。

同理Chapter06-plus展示了如何使用 PLT Hook技术来获取线程创建的堆栈,README有详细的实现步骤介绍,我就不赘述了。

Chapter07

这个Sample是学习如何给代码加入Trace Tag,大家可以将这个代码运用到自己的项目中,然后利用systrace查看结果。这就是所谓的systrace + 函数插桩。

操作步骤:

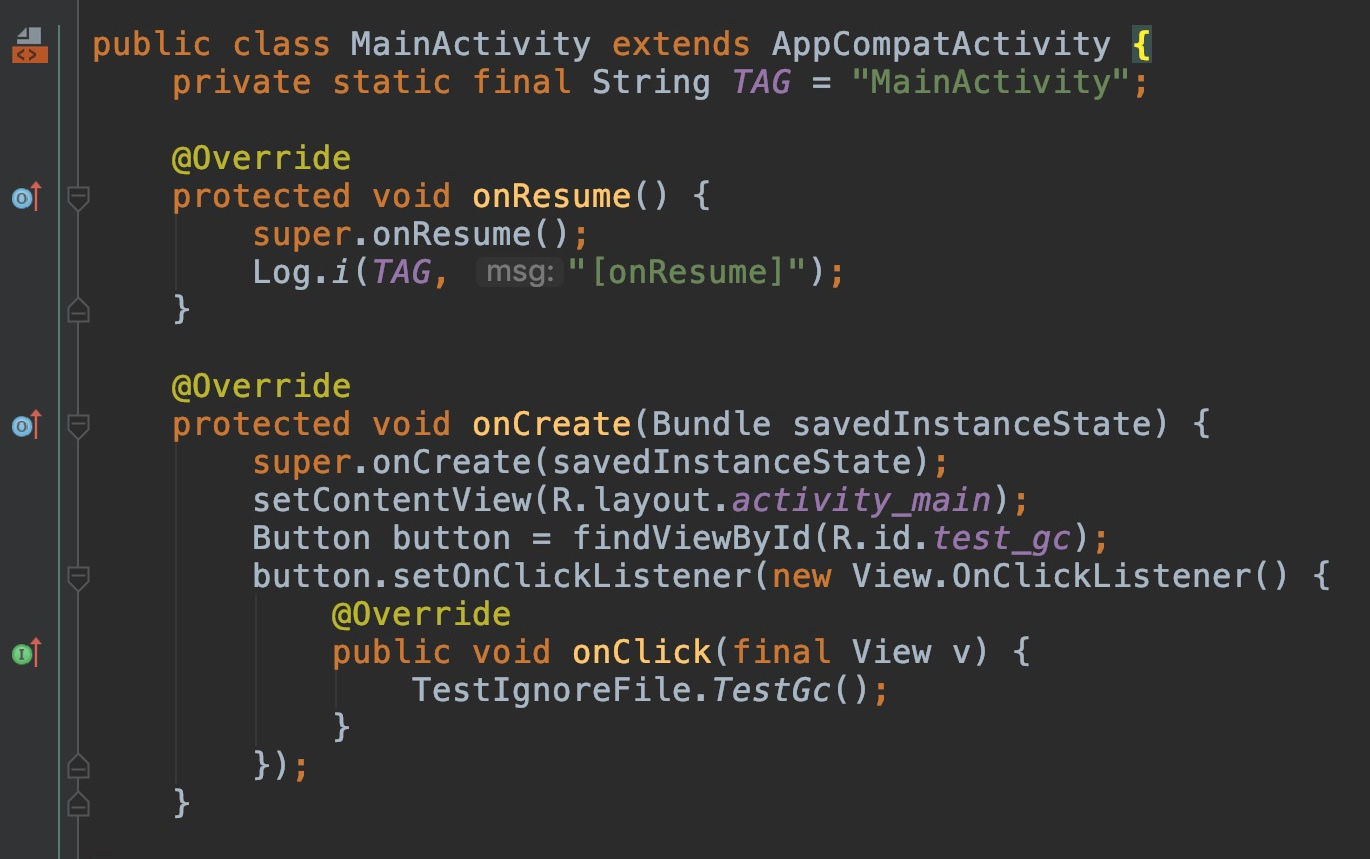

对比一下插桩效果,插桩前:

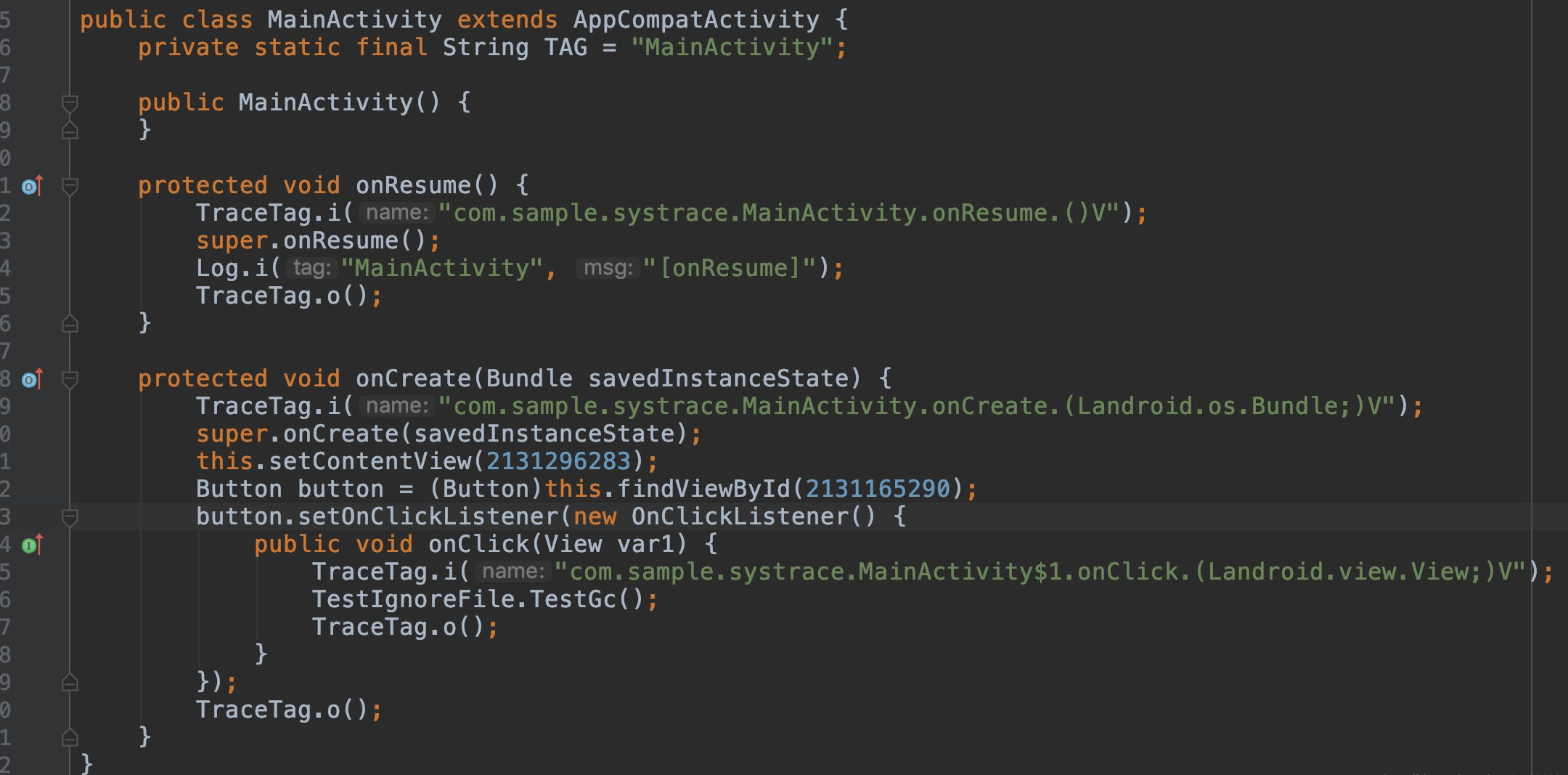

插桩后:

可以看到在方法执行前后插入了TraceTag,这样的话beginSection方法和endSection方法之间的代码就会被追踪。

public class TraceTag {

    @TargetApi(Build.VERSION_CODES.JELLY_BEAN_MR2)
    public static void i(String name) {
        Trace.beginSection(name);
    }

    @TargetApi(Build.VERSION_CODES.JELLY_BEAN_MR2)
    public static void o() {
        Trace.endSection();
    }

其实Support-Compat库中也有类似的一个TraceCompat,项目中可以直接使用。

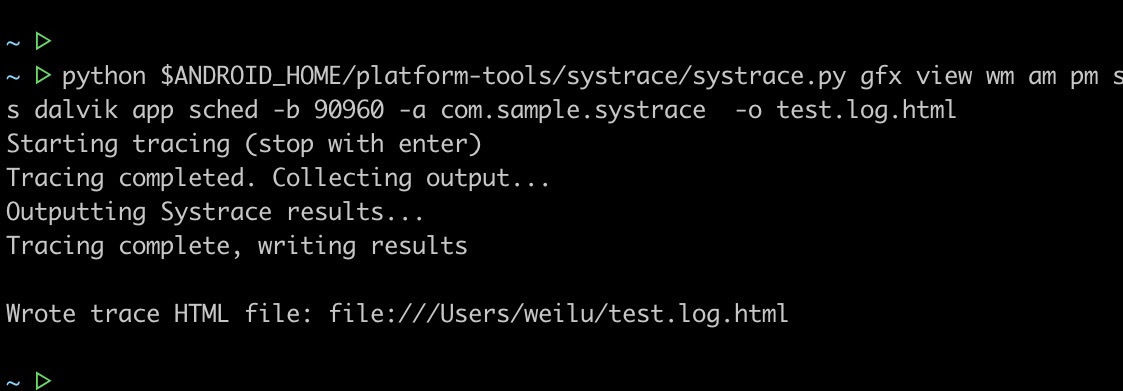

然后运行项目,打开systrace:

python $ANDROID_HOME/platform-tools/systrace/systrace.py gfx view wm am pm ss dalvik app sched -b 90960 -a com.sample.systrace  -o test.log.html

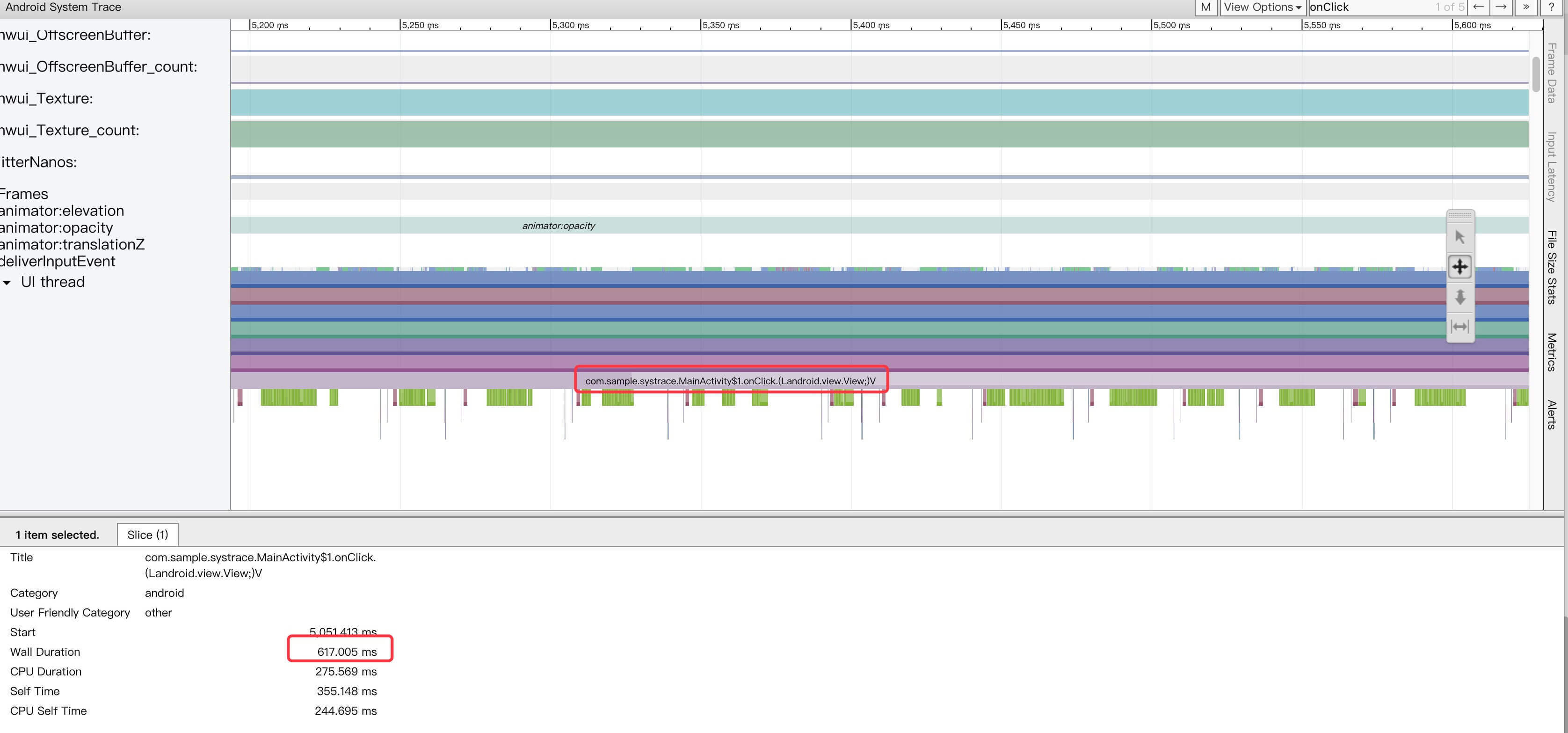

最后打开生成的test.log.html文件就可以查看systrace记录:

当然,这一步我们也可以使用SDK中的Monitor,效果是一样的。

使用systrace + 函数插桩的方式,我们就可以很方便地观察每个方法的耗时,从而针对耗时的方法进行优化,尤其是Application的启动优化。

Chapter08

该项目展示了关闭掉虚拟机的class verify后对性能的影响。

在加载类的过程有一个verify class的步骤,它需要校验方法的每一个指令,是一个比较耗时的操作。这个例子就是通过Hook去掉verify这个步骤。该例子尽量在Dalvik下执行,在ART下的效果并不明显。

去除校验代码(可以参看阿里的Atlas):

    AndroidRuntime runtime = AndroidRuntime.getInstance();
    runtime.init(this.getApplicationContext(), true);
    runtime.setVerificationEnabled(false);

具体运行效果这里我就不展示了,直接运行体验就可以了。

Chapter12

通过复写Application的getSharedPreferences替换系统SharedPreferences的实现,核心的优化在于修改了Apply的实现,将多个Apply方法在内存中合并,而不是多次提交。

修改SharedPreferencesImpl的Apply部分如下:

       public void apply() {
			// 先调用commitToMemory()
            final MemoryCommitResult mcr = commitToMemory();

            boolean hasDiskWritesInFlight = false;
            synchronized (SharedPreferencesImpl.this) {
            	// mDiskWritesInFlight大于0说明之前已经有调用过commitToMemory()了
                hasDiskWritesInFlight = mDiskWritesInFlight > 0;
            }
            // 源码没有这层判断,直接提交。
            if (!hasDiskWritesInFlight) {
                final Runnable awaitCommit = new Runnable() {
                    public void run() {
                        try {
                            mcr.writtenToDiskLatch.await();
                        } catch (InterruptedException ignored) {
                        }
                    }
                };

                QueuedWork.add(awaitCommit);


                Runnable postWriteRunnable = new Runnable() {
                    public void run() {
                        awaitCommit.run();

                        QueuedWork.remove(awaitCommit);
                    }
                };

                SharedPreferencesImpl.this.enqueueDiskWrite(mcr, postWriteRunnable);
            }

            // Okay to notify the listeners before it's hit disk
            // because the listeners should always get the same
            // SharedPreferences instance back, which has the
            // changes reflected in memory.
            notifyListeners(mcr);

Chapter14

这个是全面解析SQLite的资料,有兴趣的可以下载看看。

Chapter17

该项目展示了如何使用PLT Hook技术来获取网络请求相关信息。

通过PLT Hook,代理Socket相关的几个重要函数:

/**
* 直接 hook 内存中的所有so,但是需要排除掉socket相关方法本身定义的libc(不然会出现循坏)
* plt hook
*/
void hookLoadedLibs() {
    ALOG("hook_plt_method");
    hook_plt_method_all_lib("libc.so", "send", (hook_func) &socket_send_hook);
    hook_plt_method_all_lib("libc.so", "recv", (hook_func) &socket_recv_hook);
    hook_plt_method_all_lib("libc.so", "sendto", (hook_func) &socket_sendto_hook);
    hook_plt_method_all_lib("libc.so", "recvfrom", (hook_func) &socket_recvfrom_hook);
    hook_plt_method_all_lib("libc.so", "connect", (hook_func) &socket_connect_hook);
}
int hook_plt_method_all_lib(const char* exclueLibname, const char* name, hook_func hook) {
  if (refresh_shared_libs()) {
    // Could not properly refresh the cache of shared library data
    return -1;
  }

  int failures = 0;

  for (auto const& lib : allSharedLibs()) {
      if (strcmp(lib.first.c_str(), exclueLibname) != 0) {
        failures += hook_plt_method(lib.first.c_str(), name, hook);
      }
  }

  return failures;
}

运行项目,访问百度的域名https://www.baidu.com,输出如下:

17:08:28.347 12145-12163/com.dodola.socket E/HOOOOOOOOK: socket_connect_hook sa_family: 10
17:08:28.349 12145-12163/com.dodola.socket E/HOOOOOOOOK: stack:com.dodola.socket.SocketHook.getStack(SocketHook.java:13)
    java.net.PlainSocketImpl.socketConnect(Native Method)
    java.net.AbstractPlainSocketImpl.doConnect(AbstractPlainSocketImpl.java:334)
    java.net.AbstractPlainSocketImpl.connectToAddress(AbstractPlainSocketImpl.java:196)
    java.net.AbstractPlainSocketImpl.connect(AbstractPlainSocketImpl.java:178)
    java.net.SocksSocketImpl.connect(SocksSocketImpl.java:356)
    java.net.Socket.connect(Socket.java:586)
    com.android.okhttp.internal.Platform.connectSocket(Platform.java:113)
    com.android.okhttp.Connection.connectSocket(Connection.java:196)
    com.android.okhttp.Connection.connect(Connection.java:172)
    com.android.okhttp.Connection.connectAndSetOwner(Connection.java:367)
    com.android.okhttp.OkHttpClient$1.connectAndSetOwner(OkHttpClient.java:130)
    com.android.okhttp.internal.http.HttpEngine.connect(HttpEngine.java:329)
    com.android.okhttp.internal.http.HttpEngine.sendRequest(HttpEngine.java:246)
    com.android.okhttp.internal.huc.HttpURLConnectionImpl.execute(HttpURLConnection
    AF_INET6 ipv6 IP===>183.232.231.173:443
    socket_connect_hook sa_family: 1
    Ignore local socket connect
02-07 17:08:28.637 12145-12163/com.dodola.socket E/HOOOOOOOOK: respond:<!DOCTYPE html>
    <html><!--STATUS OK--><head><meta charset="utf-8"><title>百度一下,你就知道</title>

可以看到我们获取到了网络请求的相关信息。

最后,我们可以通过Connect函数的hook,实现很多需求,例如:

Chapter19

使用Java Hook实现Alarm、WakeLock与GPS的耗电监控。

实现原理

根据老师提供的提示信息,动态代理对应的PowerManagerAlarmManagerLocationManagermService实现,要拦截的方法在PowerManagerServiceAlarmManagerServiceLocationManagerService中。

实现核心代码:

        Object oldObj = mHostContext.getSystemService(Context.XXX_SERVICE);
	Class<?> clazz = oldObj.getClass();
	Field field = clazz.getDeclaredField("mService");
	field.setAccessible(true);

	final Object mService = field.get(oldObj);
	setProxyObj(mService);

	Object newObj = Proxy.newProxyInstance(this.getClass().getClassLoader(), mService.getClass().getInterfaces(), this);
	field.set(oldObj, newObj)

写了几个调用方法去触发,通过判断对应的方法名来做堆栈信息的输出。

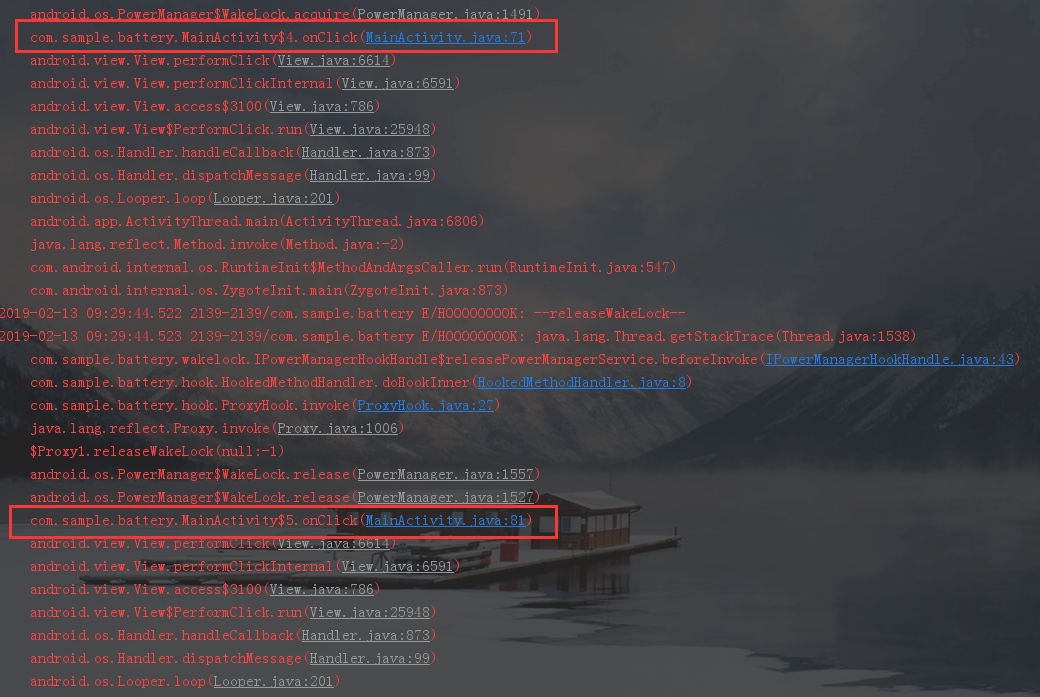

输出的堆栈信息如下:

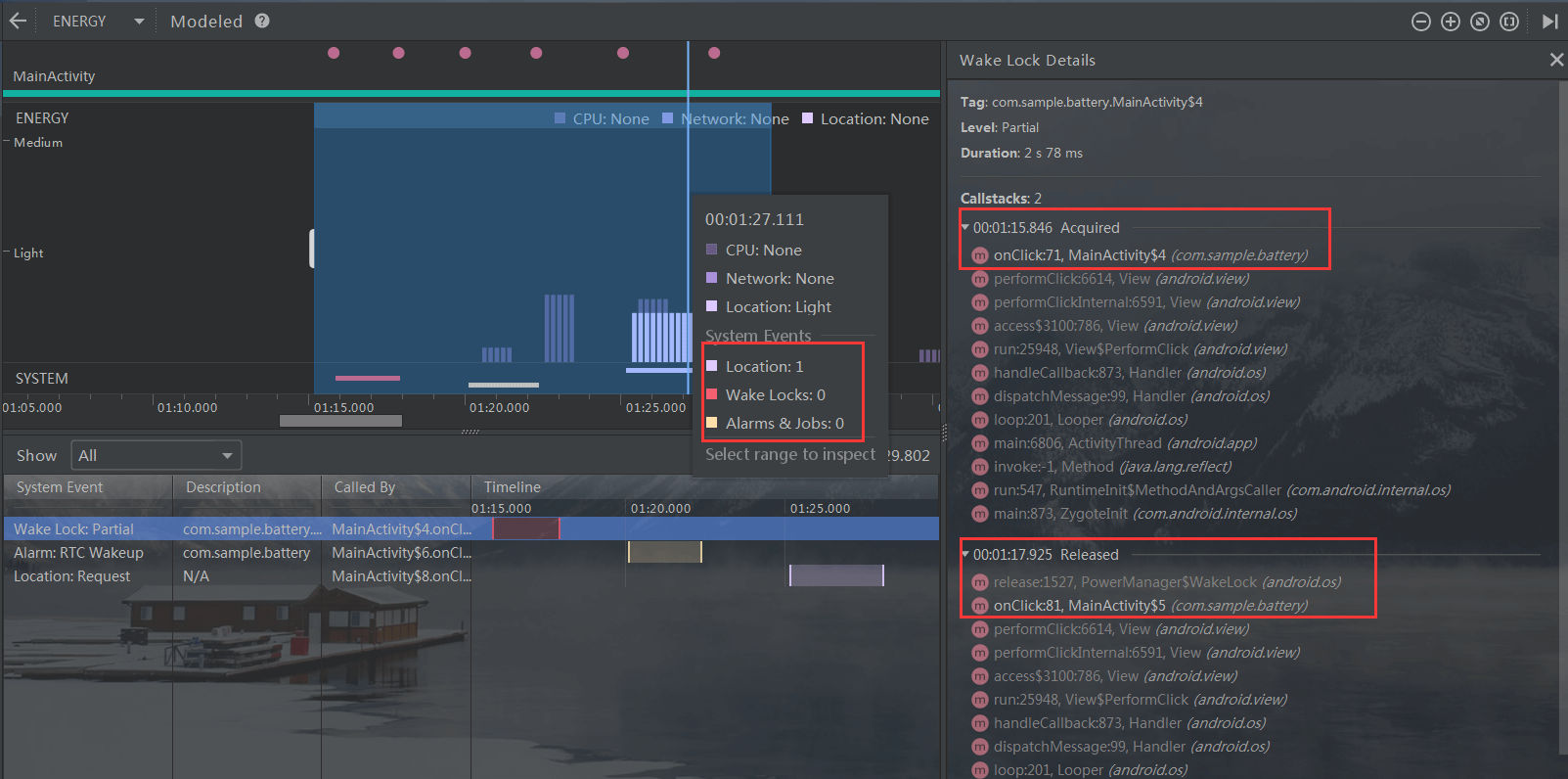

当然,强大的Studio在3.2后也有了强大的耗电量分析器,同样可以监测到这些信息,如下图所示(我使用的Studio版本为3.3)。

实现不足之处:

心得体会:

这个作业前前后后用了一天时间,之前作业还有一些同学提供PR,所以相对轻松些,但这次没有参考,走了点弯路,不过收获也是巨大的。我就不细说了,感兴趣的话可以参考我的实现。完整代码参见GitHub,仅供参考。

参考
