39 性能分析(下):API Server性能测试和调优实战

你好,我是孔令飞。

上一讲,我们学习了如何分析Go代码的性能。掌握了性能分析的基本知识之后,这一讲,我们再来看下如何分析API接口的性能。

在API上线之前,我们需要知道API的性能,以便知道API服务器所能承载的最大请求量、性能瓶颈,再根据业务对性能的要求,来对API进行性能调优或者扩缩容。通过这些,可以使API稳定地对外提供服务,并且让请求在合理的时间内返回。这一讲,我就介绍如何用wrk工具来测试API Server接口的性能,并给出分析方法和结果。

API性能测试指标

API性能测试,往大了说其实包括API框架的性能和指定API的性能。不过,因为指定API的性能跟该API具体的实现(比如有无数据库连接,有无复杂的逻辑处理等)有关,我认为脱离了具体实现来探讨单个API的性能是毫无意义的,所以这一讲只探讨API框架的性能。

用来衡量API性能的指标主要有3个:

这三个指标中,衡量API性能的最主要指标是QPS,但是在说明QPS时,需要指明是多少并发数下的QPS,否则毫无意义,因为不同并发数下的QPS是不同的。举个例子,单用户100 QPS和100用户100 QPS是两个不同的概念,前者说明API可以在一秒内串行执行100个请求,而后者说明在并发数为100的情况下,API可以在一秒内处理100个请求。当QPS相同时,并发数越大,说明API性能越好,并发处理能力越强。

在并发数设置过大时,API同时要处理很多请求,会频繁切换上下文,而真正用于处理请求的时间变少,反而使得QPS会降低。并发数设置过大时,请求响应时间也会变长。API会有一个合适的并发数,在该并发数下,API的QPS可以达到最大,但该并发数不一定是最佳并发数,还要参考该并发数下的平均请求响应时间。

此外,在有些API接口中,也会测试API接口的TPS(Transactions Per Second,每秒事务数)。一个事务是指客户端向服务器发送请求,然后服务器做出反应的过程。客户端在发送请求时开始计时,收到服务器响应后结束计时,以此来计算使用的时间和完成的事务个数。

那么,TPS和QPS有什么区别呢?如果是对一个查询接口(单场景)压测,且这个接口内部不会再去请求其他接口,那么TPS=QPS,否则,TPS≠QPS。如果是对多个接口(混合场景)压测,假设N个接口都是查询接口,且这个接口内部不会再去请求其他接口,QPS=N*TPS。

API性能测试方法

Linux下有很多Web性能测试工具,常用的有Jmeter、AB、Webbench和wrk。每个工具都有自己的特点,IAM项目使用wrk来对API进行性能测试。wrk非常简单,安装方便,测试结果也相对专业,并且可以支持Lua脚本来创建更复杂的测试场景。下面,我来介绍下wrk的安装方法和使用方法。

wrk安装方法

wrk的安装很简单,一共可分为两步。

第一步,Clone wrk repo:

$ git clone https://github.com/wg/wrk

第二步,编译并安装:

$ cd wrk
$ make
$ sudo cp ./wrk /usr/bin

wrk使用简介

这里我们来看下wrk的使用方法。wrk使用起来不复杂,执行wrk --help可以看到wrk的所有运行参数:

$ wrk --help
Usage: wrk <options> <url>
  Options:
    -c, --connections <N>  Connections to keep open
    -d, --duration    <T>  Duration of test
    -t, --threads     <N>  Number of threads to use

    -s, --script      <S>  Load Lua script file
    -H, --header      <H>  Add header to request
        --latency          Print latency statistics
        --timeout     <T>  Socket/request timeout
    -v, --version          Print version details

  Numeric arguments may include a SI unit (1k, 1M, 1G)
  Time arguments may include a time unit (2s, 2m, 2h)

常用的参数有下面这些:

然后,我们来看一个wrk的测试结果,并对结果进行解析。

一个简单的测试如下(确保iam-apiserver已经启动,并且开启了健康检查):

$ wrk -t144 -c30000 -d30s -T30s --latency http://10.0.4.57:8080/healthz
Running 30s test @ http://10.0.4.57:8080/healthz
  144 threads and 30000 connections
  Thread Stats   Avg      Stdev     Max   +/- Stdev
    Latency   508.77ms  604.01ms   9.27s    81.59%
    Req/Sec   772.48      0.94k   10.45k    86.82%
  Latency Distribution
     50%  413.35ms
     75%  948.99ms
     90%    1.33s
     99%    2.44s
  2276265 requests in 30.10s, 412.45MB read
  Socket errors: connect 1754, read 40, write 0, timeout 0
Requests/sec:  75613.16
Transfer/sec:     13.70MB

下面是对测试结果的解析。

API Server性能测试实践

接下来,我们就来测试下API Server的性能。影响API Server性能的因素有很多,除了iam-apiserver自身的原因之外,服务器的硬件和配置、测试方法、网络环境等都会影响。为了方便你对照性能测试结果,我给出了我的测试环境配置,你可以参考下。

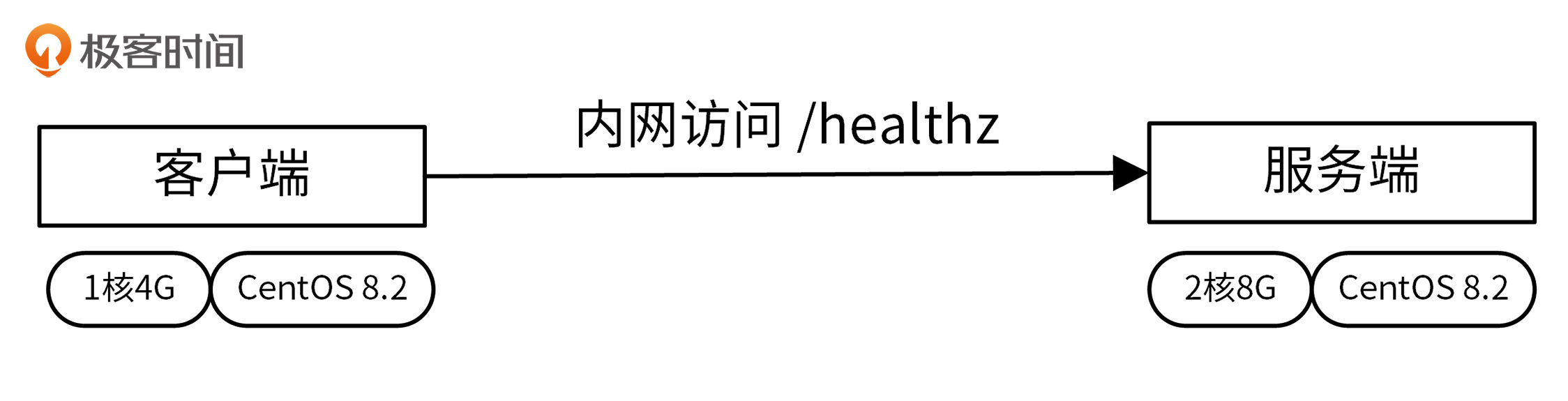

测试架构如下图所示:

性能测试脚本介绍

在做API Server的性能测试时,需要先执行wrk,生成性能测试数据。为了能够更直观地查看性能数据,我们还需要以图表的方式展示这些性能数据。这一讲,我使用 gnuplot 工具来自动化地绘制这些性能图,为此我们需要确保Linux服务器已经安装了 gnuplot 工具。你可以通过以下方式安装:

$ sudo yum -y install gnuplot

在这一讲的测试中,我会绘制下面这两张图,通过它们来观测和分析API Server的性能。

为了方便你测试API接口性能,我将性能测试和绘图逻辑封装在scripts/wrktest.sh脚本中,你可以在iam源码根目录下执行如下命令,生成性能测试数据和性能图表:

$ scripts/wrktest.sh http://10.0.4.57:8080/healthz

上面的命令会执行性能测试,记录性能测试数据,并根据这些性能测试数据绘制出QPS和成功率图。

接下来,我再来介绍下wrktest.sh性能测试脚本,并给出一个使用示例。

wrktest.sh性能测试脚本,用来测试API Server的性能,记录测试的性能数据,并根据性能数据使用gnuplot绘制性能图。

wrktest.sh也可以对比前后两次的性能测试结果,并将对比结果通过图表展示出来。wrktest.sh会根据CPU的核数自动计算出适合的wrk启动线程数(-t):CPU核数 * 3

wrktest.sh默认会测试多个并发下的API性能,默认测试的并发数为200 500 1000 3000 5000 10000 15000 20000 25000 50000。你需要根据自己的服务器配置选择测试的最大并发数,我因为服务器配置不高(主要是8G内存在高并发下,很容易就耗尽),最大并发数选择了50000。如果你的服务器配置够高,可以再依次尝试下测试 1000002000005000001000000 并发下的API性能。

wrktest.sh的使用方法如下:

$ scripts/wrktest.sh -h

Usage: scripts/wrktest.sh [OPTION] [diff] URL
Performance automation test script.

  URL                    HTTP request url, like: http://10.0.4.57:8080/healthz
  diff                   Compare two performance test results

OPTIONS:
  -h                     Usage information
  -n                     Performance test task name, default: apiserver
  -d                     Directory used to store performance data and gnuplot graphic, default: _output/wrk

Reprot bugs to <colin404@foxmail.com>.

wrktest.sh提供的命令行参数介绍如下。

下面,我来展示一个wrktest.sh使用示例。

wrktest.sh的主要功能有两个,分别是运行性能测试并获取结果和对比性能测试结果。下面我就分别介绍下它们的具体使用方法。

  1. 运行性能测试并获取结果

执行如下命令:

$ scripts/wrktest.sh http://10.0.4.57:8080/healthz
Running wrk command: wrk -t3 -d300s -T30s --latency -c 200 http://10.0.4.57:8080/healthz
Running wrk command: wrk -t3 -d300s -T30s --latency -c 500 http://10.0.4.57:8080/healthz
Running wrk command: wrk -t3 -d300s -T30s --latency -c 1000 http://10.0.4.57:8080/healthz
Running wrk command: wrk -t3 -d300s -T30s --latency -c 3000 http://10.0.4.57:8080/healthz
Running wrk command: wrk -t3 -d300s -T30s --latency -c 5000 http://10.0.4.57:8080/healthz
Running wrk command: wrk -t3 -d300s -T30s --latency -c 10000 http://10.0.4.57:8080/healthz
Running wrk command: wrk -t3 -d300s -T30s --latency -c 15000 http://10.0.4.57:8080/healthz
Running wrk command: wrk -t3 -d300s -T30s --latency -c 20000 http://10.0.4.57:8080/healthz
Running wrk command: wrk -t3 -d300s -T30s --latency -c 25000 http://10.0.4.57:8080/healthz
Running wrk command: wrk -t3 -d300s -T30s --latency -c 50000 http://10.0.4.57:8080/healthz

Now plot according to /home/colin/_output/wrk/apiserver.dat
QPS graphic file is: /home/colin/_output/wrk/apiserver_qps_ttlb.png
Success rate graphic file is: /home/colin/_output/wrk/apiserver_successrate.pngz

上面的命令默认会在_output/wrk/目录下生成3个文件:

这里要注意,请求URL中的IP地址应该是腾讯云VPC内网地址,因为通过内网访问,不仅网络延时最低,而且还最安全,所以真实的业务通常都是内网访问的。

  1. 对比性能测试结果

假设我们还有另外一次API性能测试,测试数据保存在 _output/wrk/http.dat 文件中。

执行如下命令,对比两次测试结果:

$ scripts/wrktest.sh diff _output/wrk/apiserver.dat _output/wrk/http.dat

apiserver.dathttp.dat是两个需要对比的Wrk性能数据文件。上述命令默认会在_output/wrk目录下生成下面这两个文件:

关闭Debug配置选项

在测试之前,我们需要关闭一些Debug选项,以免影响性能测试。

执行下面这两步操作,修改iam-apiserver的配置文件:

因为我们要在执行压力测试时分析程序的性能,所以需要设置feature.profiling为true,以开启性能分析。修改完之后,重新启动iam-apiserver。

使用wrktest.sh测试IAM API接口性能

关闭Debug配置选项之后,就可以执行wrktest.sh命令测试API性能了(默认测试的并发数为200 500 1000 3000 5000 10000 15000 20000 25000 50000):

$ scripts/wrktest.sh http://10.0.4.57:8080/healthz

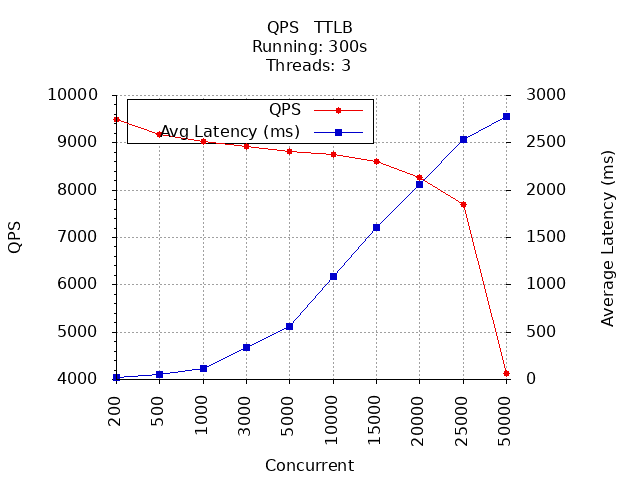

生成的QPS & TTLB图和成功率图分别如下图所示:


上图中,X轴为并发数(Concurrent),Y轴为每秒查询数(QPS)和请求响应时间(TTLB)。

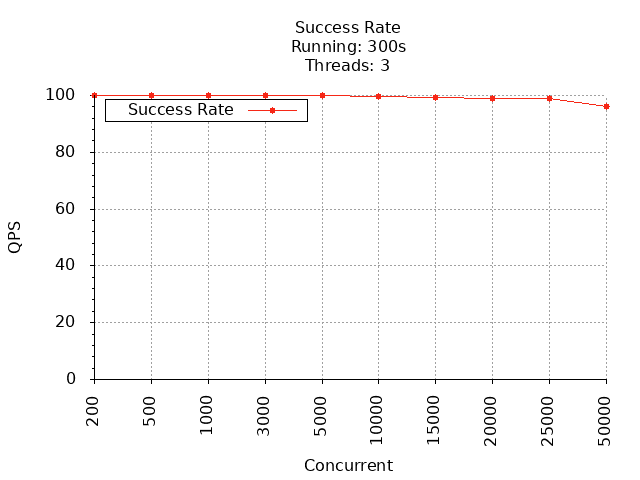

上图中,X轴为并发数(Concurrent),Y轴为请求成功率。

通过上面两张图,你可以看到,API Server在并发数为200时,QPS最大;并发数为500,平均响应时间为56.33ms,成功率为 100.00% 。在并发数达到1000时,成功率开始下降。一些详细数据从图里看不到,你可以直接查看apiserver.dat文件,里面记录了每个并发下具体的QPS、TTLB和成功率数据。

现在我们有了API Server的性能数据,那么该API Server的QPS处于什么水平呢?一方面,你可以根据自己的业务需要来对比;另一方面,可以和性能更好的Web框架进行对比,总之需要有个参照。

这里用net/http构建最简单的HTTP服务器,使用相同的测试工具和测试服务器,测试性能并作对比。HTTP服务源码为(位于文件tools/httptest/main.go中):

package main

import (
	"fmt"
	"log"
	"net/http"
)

func main() {
	http.HandleFunc("/healthz", func(w http.ResponseWriter, r *http.Request) {
		message := `{"status":"ok"}`
		fmt.Fprint(w, message)
	})

	addr := ":6667"
	fmt.Printf("Serving http service on %s\n", addr)
	log.Fatal(http.ListenAndServe(addr, nil))
}

我们将上述HTTP服务的请求路径设置为/healthz,并且返回{"status":"ok"},跟API Server的接口返回数据完全一样。通过这种方式,你可以排除因为返回数据大小不同而造成的性能差异。

可以看到,该HTTP服务器很简单,只是利用net/http包最原生的功能,在Go中几乎所有的Web框架都是基于net/http包封装的。既然是封装,肯定比不上原生的性能,所以我们要把它跟用net/http直接启动的HTTP服务接口的性能进行对比,来衡量我们的API Server性能。

我们需要执行相同的wrk测试,并将结果跟API Server的测试结果进行对比,将对比结果绘制成对比图。具体对比过程可以分为3步。

第一步,启动HTTP服务。

在iam源码根目录下执行如下命令:

$ go run tools/httptest/main.go

第二步,执行wrktest.sh脚本,测试该HTTP服务的性能:

$ scripts/wrktest.sh -n http http://10.0.4.57:6667/healthz

上述命令会生成 _output/wrk/http.dat 文件。

第三步,对比两次性能测试数据:

$ scripts/wrktest.sh diff _output/wrk/apiserver.dat _output/wrk/http.dat

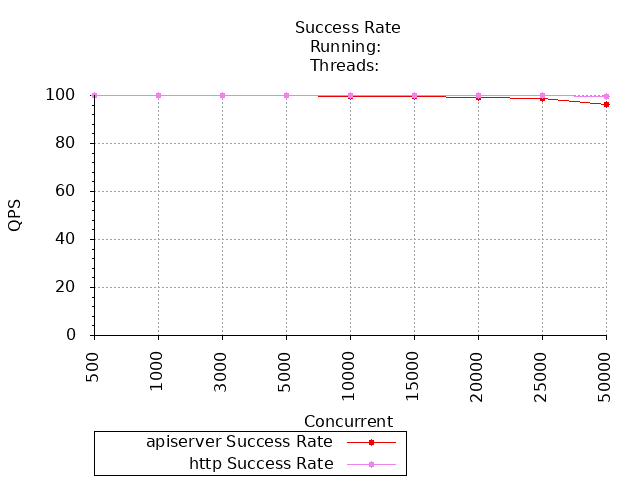

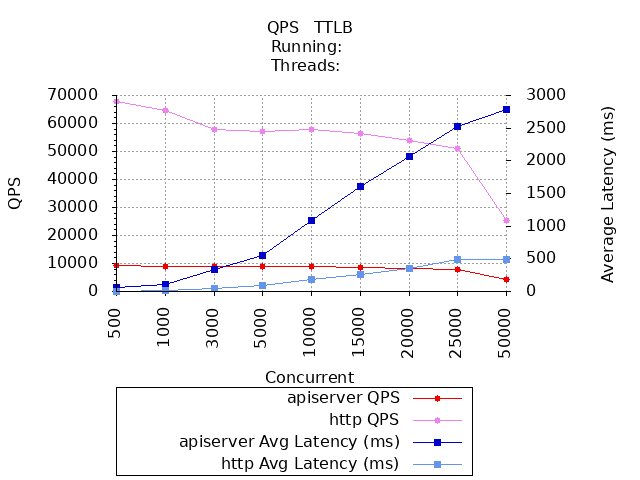

生成的两张对比图表,如下所示:



通过上面两张对比图,我们可以看出,API Server在QPS、响应时间和成功率上都不如原生的HTTP Server,特别是QPS,最大QPS只有原生HTTP Server 最大QPS的13.68%,性能需要调优。

API Server性能分析

上面,我们测试了API接口的性能,如果性能不合预期,我们还需要分析性能数据,并优化性能。

在分析前我们需要对API Server加压,在加压的情况下,API接口的性能才更可能暴露出来,所以继续执行如下命令:

$ scripts/wrktest.sh http://10.0.4.57:8080/healthz

在上述命令执行压力测试期间,可以打开另外一个Linux终端,使用go tool pprof工具分析HTTP的profile文件:

$ go tool pprof http://10.0.4.57:8080/debug/pprof/profile

执行完go tool pprof后,因为需要采集性能数据,所以该命令会阻塞30s。

在pprof交互shell中,执行top -cum查看累积采样时间,我们执行top30 -cum,多观察一些函数:

(pprof) top20 -cum
Showing nodes accounting for 32.12s, 39.62% of 81.07s total
Dropped 473 nodes (cum <= 0.41s)
Showing top 20 nodes out of 167
(pprof) top30 -cum
Showing nodes accounting for 11.82s, 20.32% of 58.16s total
Dropped 632 nodes (cum <= 0.29s)
Showing top 30 nodes out of 239
      flat  flat%   sum%        cum   cum%
     0.10s  0.17%  0.17%     51.59s 88.70%  net/http.(*conn).serve
     0.01s 0.017%  0.19%     42.86s 73.69%  net/http.serverHandler.ServeHTTP
     0.04s 0.069%  0.26%     42.83s 73.64%  github.com/gin-gonic/gin.(*Engine).ServeHTTP
     0.01s 0.017%  0.28%     42.67s 73.37%  github.com/gin-gonic/gin.(*Engine).handleHTTPRequest
     0.08s  0.14%  0.41%     42.59s 73.23%  github.com/gin-gonic/gin.(*Context).Next (inline)
     0.03s 0.052%  0.46%     42.58s 73.21%  .../internal/pkg/middleware.RequestID.func1
         0     0%  0.46%     41.02s 70.53%  .../internal/pkg/middleware.Context.func1
     0.01s 0.017%  0.48%     40.97s 70.44%  github.com/gin-gonic/gin.CustomRecoveryWithWriter.func1
     0.03s 0.052%  0.53%     40.95s 70.41%  .../internal/pkg/middleware.LoggerWithConfig.func1
     0.01s 0.017%  0.55%     33.46s 57.53%  .../internal/pkg/middleware.NoCache
     0.08s  0.14%  0.69%     32.58s 56.02%  github.com/tpkeeper/gin-dump.DumpWithOptions.func1
     0.03s 0.052%  0.74%     24.73s 42.52%  github.com/tpkeeper/gin-dump.FormatToBeautifulJson
     0.02s 0.034%  0.77%     22.73s 39.08%  github.com/tpkeeper/gin-dump.BeautifyJsonBytes
     0.08s  0.14%  0.91%     16.39s 28.18%  github.com/tpkeeper/gin-dump.format
     0.21s  0.36%  1.27%     16.38s 28.16%  github.com/tpkeeper/gin-dump.formatMap
     3.75s  6.45%  7.72%     13.71s 23.57%  runtime.mallocgc
     ...

因为top30内容过多,这里只粘贴了耗时最多的一些关联函数。从上面的列表中,可以看到有ServeHTTP类的函数,这些函数是gin/http自带的函数,我们无需对此进行优化。

还有这样一些函数:

.../gin.(*Context).Next (inline)
.../internal/pkg/middleware.RequestID.func1
.../internal/pkg/middleware.Context.func1
github.com/gin-gonic/gin.CustomRecoveryWithWriter.func1
.../internal/pkg/middleware.LoggerWithConfig.func1
.../internal/pkg/middleware.NoCache
github.com/tpkeeper/gin-dump.DumpWithOptions.func1

可以看到,middleware.RequestID.func1middleware.Context.func1gin.CustomRecoveryWithWriter.func1middleware.LoggerWithConfig.func1等,这些耗时较久的函数都是我们加载的Gin中间件。这些中间件消耗了大量的CPU时间,所以我们可以选择性加载这些中间件,删除一些不需要的中间件,来优化API Server的性能。- 假如我们暂时不需要这些中间件,也可以通过配置iam-apiserver的配置文件,将server.middlewares设置为空或者注释掉,然后重启iam-apiserver。重启后,再次执行wrktest.sh测试性能,并跟原生的HTTP Server性能进行对比,对比结果如下面2张图所示:

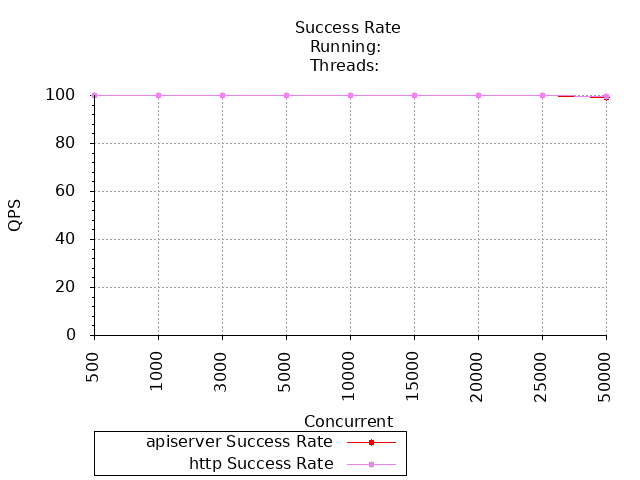

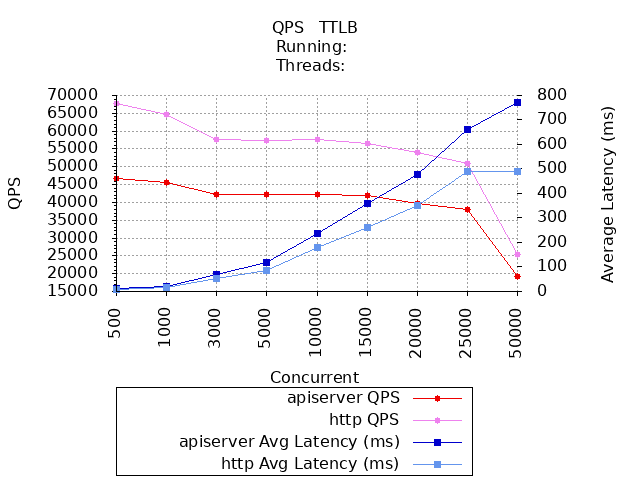

可以看到,删除无用的Gin中间件后,API Server的性能有了很大的提升,并发数为200时性能最好,此时QPS为47812,响应时间为4.33ms,成功率为100.00%。在并发数为50000的时候,其QPS是原生HTTP Server的75.02%

API接口性能参考

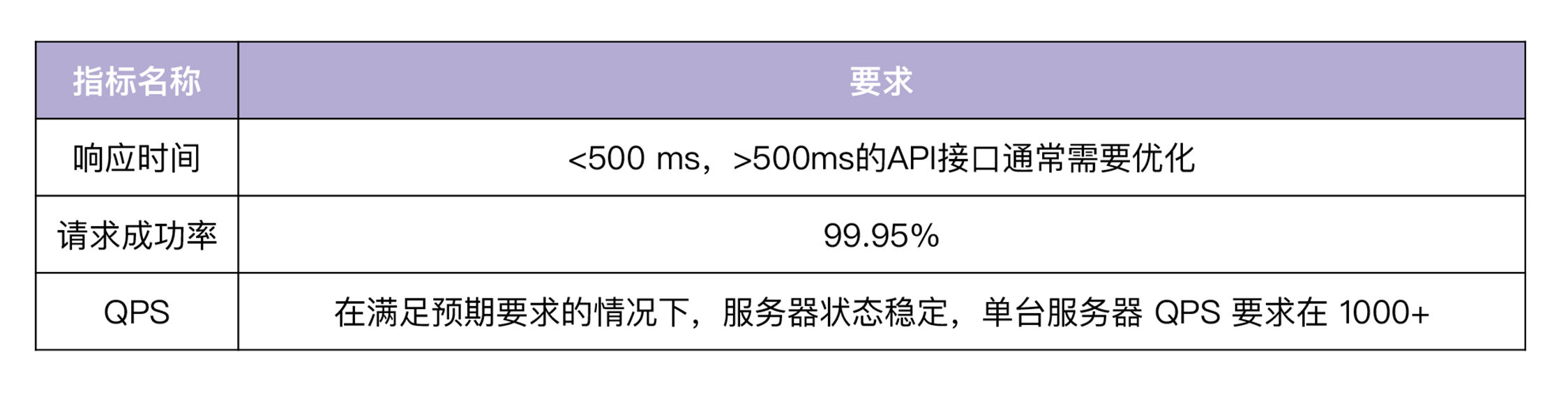

不同团队对API接口的性能要求不同,同一团队对每个API接口的性能要求也不同,所以并没有一个统一的数值标准来衡量API接口的性能,但可以肯定的是,性能越高越好。我根据自己的研发经验,在这里给出一个参考值(并发数可根据需要选择),如下表所示:

API Server性能测试注意事项

在进行API Server性能测试时,要考虑到API Server的性能影响因素。影响API Server性能的因素很多,大致可以分为两类,分别是Web框架的性能和API接口的性能。另外,在做性能测试时,还需要确保测试环境是一致的,最好是一个干净的测试环境。

Web框架性能

Web框架的性能至关重要,因为它会影响我们的每一个API接口的性能。

在设计阶段,我们会确定所使用的Web框架,这时候我们需要对Web框架有个初步的测试,确保我们选择的Web框架在性能和稳定性上都足够优秀。当整个Go后端服务开发完成之后,在上线之前,我们还需要对Web框架再次进行测试,确保按照我们最终的使用方式,Web框架仍然能够保持优秀的性能和稳定性。

我们通常会通过API接口来测试Web框架的性能,例如健康检查接口/healthz。我们需要保证该API接口足够简单,API接口里面不应该掺杂任何逻辑,只需要象征性地返回一个很小的返回内容即可。比如,这一讲中我们通过/healthz接口来测试Web框架的性能:

s.GET("/healthz", func(c *gin.Context) {
    core.WriteResponse(c, nil, map[string]string{"status": "ok"})
})

接口中只调用了core.WriteResponse函数,返回了{"status":"ok"}。这里使用core.WriteResponse函数返回请求数据,而不是直接返回ok字符串,这样做是为了保持API接口返回格式统一。

API接口性能

除了测试Web框架的性能,我们还可能需要测试某些重要的API接口,甚至所有API接口的性能。为了测试API接口在真实场景下的接口性能,我们会使用wrk这类HTTP压力测试工具,来模拟多个API请求,进而分析API的性能。

因为会模拟大量的请求,这时候测试写类接口,例如CreateUpdateDelete等会存在一些问题,比如可能在数据库中插入了很多数据,导致磁盘空间被写满或者数据库被压爆。所以,针对写类接口,我们可以借助单元测试,来测试其性能。根据我的开发经验,写类接口通常不会有性能问题,反而读类接口更可能遇到性能问题。针对读类接口,我们可以使用wrk这类HTTP压力测试工具来进行测试。

测试环境

在做性能/压力测试时,为了不影响生产环境,要确保在测试环境进行压测,并且测试环境的网络不能影响到生产环境的网络。另外,为了更好地进行性能对比和分析,也要保证我们的测试方法和测试环境是一致的。这就要求我们最好将性能测试自动化,并且每次在同一个测试环境进行测试。

总结

在项目上线前,我们需要对API接口进行性能测试。通常API接口的性能延时要小于 500ms ,如果大于这个值,需要考虑优化性能。在进行性能测试时,需要确保每次测试都有一个一致的测试环境,这样不同测试之间的数据才具有可对比性。这一讲中,我推荐了一个比较优秀的性能测试工具 wrk ,我们可以编写shell脚本,将wrk的性能测试数据自动绘制成图,方便我们查看、对比性能。

如果发现API接口的性能不符合预期,我们可以借助 go tool pprof 工具来分析性能。在 go tool pprof 交互界面,执行 top -cum 命令查看累积采样时间,根据累积采样时间确定影响性能的代码,并优化代码。优化后,再进行测试,如果不满足,继续分析API接口的性能。如此往复,直到API接口的性能满足预期为止。

课后练习

  1. 选择一个项目,并使用wrktest.sh脚本测试其API接口,分析并优化API接口的性能。
  2. 思考下,在你的工作中,还有没有其他好的API接口性能分析方法,欢迎在留言区分享讨论。

欢迎你在留言区与我交流讨论,我们下一讲见。
