40 软件部署实战(上):部署方案及负载均衡、高可用组件介绍

你好,我是孔令飞。

接下来,我们就进入到这门课的最后一个模块,服务部署部分的学习。在这一模块中,我会带着你一步一步地部署一个生产级可用的IAM应用。

03讲 中,我们快速在单机上部署了IAM系统,但这样的系统缺少高可用、弹性扩容等能力,是很脆弱的,遇到流量波峰、发布变更很容易出问题。在系统真正上线前,我们需要重新调整部署架构,来保证我们的系统具有负载均衡、高可用、弹性伸缩等核心运维能力。

考虑到你手中的系统资源有限,这一模块会尽量简单地展示如何部署一个相对高可用的IAM系统。按照我讲的部署方法,基本上可以上线一个中小型的系统。

在这一模块中,我会介绍两种部署方式。

第一种是传统的部署方式,基于物理机/虚拟机来部署,容灾、弹性伸缩能力要部署人员自己实现。第二种是容器化部署方式,基于Docker、Kubernetes来部署,容灾、弹性伸缩等能力,可以借助Kubernetes自带的能力来实现。

接下来的三讲,我们先来看下传统的部署方式,也就是如何基于虚拟机来部署IAM应用。今天我主要讲跟IAM部署相关的两个组件,Nginx + Keepalived的相关功能。

部署方案

先来整体看下我们的部署方案。

这里,我采用Nginx + Keepalived来部署一个高可用的架构,同时将组件都部署在内网,来保证服务的安全和性能。

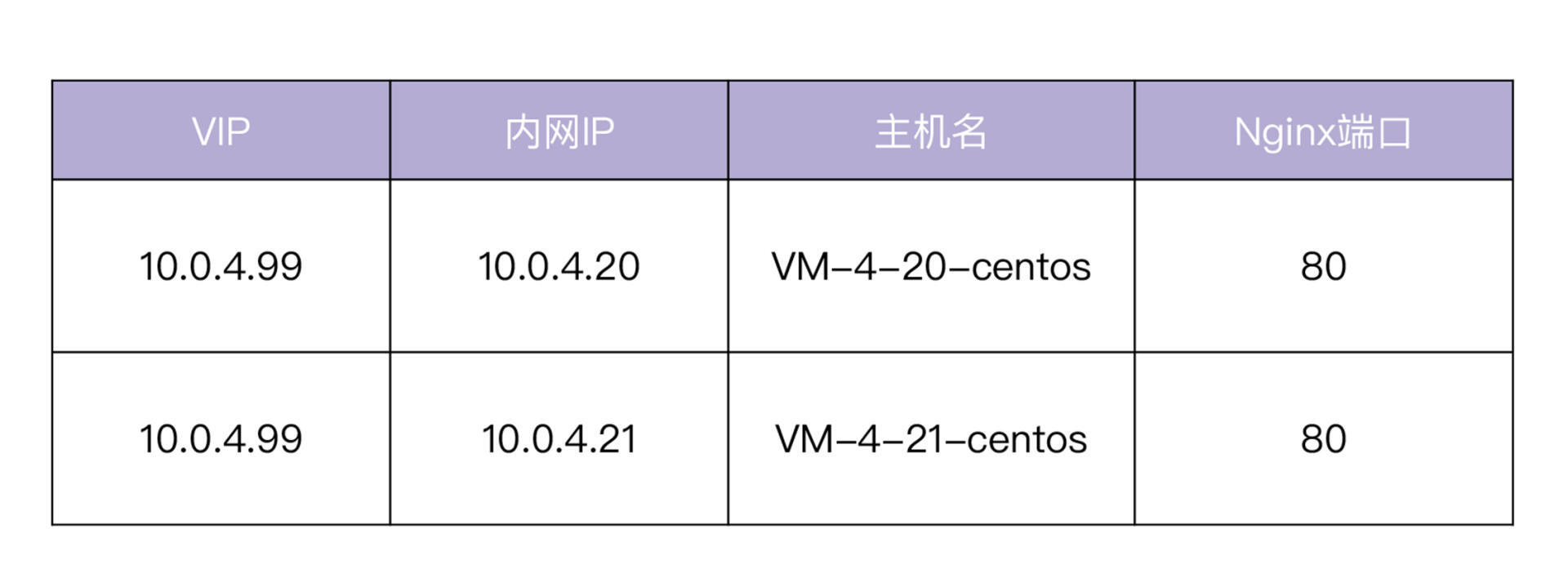

部署需要两台物理机/虚拟机,组件之间通过内网访问。所需的服务器如下表所示:


两台服务器均为腾讯云CVM,VIP(Virtual IP,虚拟IP)为10.0.4.99。部署架构如下图所示:


这里我来具体介绍下图中的部署架构。部署采用的这两台CVM服务器,一主一备,它们共享同一个VIP。同一时刻,VIP只在一台主设备上生效,当主服务器出现故障时,备用服务器会自动接管VIP,继续提供服务。

主服务器上部署了iam-apiserveriam-authz-serveriam-pump和数据库mongodbredismysql。备服务器部署了iam-apiserveriam-authz-serveriam-pump。备服务器中的组件通过内网10.0.4.20访问主服务器中的数据库组件。

主备服务器同时安装了Keepalived和Nginx,通过Nginx的反向代理功能和负载均衡功能,实现后端服务iam-apiserveriam-authz-server的高可用,通过Keepalived实现Nginx的高可用。

我们通过给虚拟IP绑定腾讯云弹性公网IP,从而使客户端可以通过外网IP访问内网的Nginx服务器(443端口),如果想通过域名访问内网,还可以申请域名指向该弹性公网IP。

通过以上部署方案,我们可以实现一个具有较高可用性的IAM系统,它主要具备下面这几个能力。

这里说明下,为了简化IAM应用的安装配置过程,方便你上手实操,有些能力,例如数据库高可用、进程监控和告警、自动伸缩等能力的构建方式,这里没有涉及到。这些能力的构建方式,你可以在日后的工作中慢慢学习和掌握。

接下来,我们看下这个部署方案中用到的两个核心组件,Nginx和Keepalived。我会介绍下它们的安装和配置方法,为你下一讲的学习做准备。

Nginx安装和配置

Nginx功能简介

这里先简单介绍下Nginx。Nginx是一个轻量级、高性能、开源的HTTP服务器和反向代理服务器。IAM系统使用了Nginx反向代理和负载均衡的功能,下面我就来分别介绍下。

为什么需要反向代理呢?在实际的生产环境中,服务部署的网络(内网)跟外部网络(外网)通常是不通的,这就需要一台既能够访问内网又能够访问外网的服务器来做中转,这种服务器就是反向代理服务器。Nginx作为反向代理服务器,简单的配置如下:

server {
    listen      80;
    server_name  iam.marmotedu.com;
    client_max_body_size 1024M;

    location / {
        proxy_set_header Host $http_host;
        proxy_set_header X-Forwarded-Host $http_host;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
        proxy_pass  http://127.0.0.1:8080/;
        client_max_body_size 100m;
    }
}

Nginx的反向代理功能,能够根据不同的配置规则转发到不同的后端服务器上。假如我们在IP为x.x.x.x的服务器上,用上面说的Nginx配置启动Nginx,当我们访问http://x.x.x.x:80/时,会将请求转发到http://127.0.0.1:8080/listen 80指定了Nginx服务器的监听端口,proxy_pass http://127.0.0.1:8080/则指定了转发路径。

Nginx另一个常用的功能是七层负载均衡。所谓的负载均衡,就是指当Nginx收到一个HTTP请求后,会根据负载策略将请求转发到不同的后端服务器上。比如iam-apiserver部署在两台服务器A和B上,当请求到达Nginx后,Nginx会根据A和B服务器上的负载情况,将请求转发到负载较小的那台服务器上。

这里要求iam-apiserver是无状态的服务。Nginx有多种负载均衡策略,可以满足不同场景下的负载均衡需求。

Nginx安装步骤

接下来,我就来介绍下如何安装和配置Nginx。

我们分别在10.0.4.2010.0.4.21服务器上执行如下步骤,安装Nginx。

在CentOS 8.x系统上,我们可以使用yum命令来安装,具体安装过程可以分为下面4个步骤。

第一步,安装Nginx:

$ sudo yum -y install nginx

第二步,确认Nginx安装成功:

$ nginx -v
nginx version: nginx/1.14.1

第三步,启动Nginx,并设置开机启动:

$ sudo systemctl start nginx
$ sudo systemctl enable nginx

Nginx默认监听80端口,启动Nginx前要确保80端口没有被占用。当然,你也可以通过修改Nginx配置文件/etc/nginx/nginx.conf修改Nginx监听端口。

第四步,查看Nginx启动状态:

$ systemctl status nginx

输出中有active (running)字符串,说明成功启动。如果Nginx启动失败,你可以查看/var/log/nginx/error.log日志文件,定位错误原因。

Keepalived安装和配置

Nginx自带负载均衡功能,并且当Nginx后端某个服务器故障后,Nginx会自动剔除该服务器,将请求转发到可用的服务器,通过这种方式实现后端API服务的高可用。但是 Nginx是单点的,如果Nginx挂了,后端的所有服务器就都不能访问,所以在实际生产环境中,也需要对Nginx做高可用。

业界最普遍采用的方法是通过Keepalived对前端Nginx实现高可用。Keepalived + Nginx的高可用方案具有服务功能强大、维护简单等特点。

接下来,我们来看下如何安装和配置Keepalived。

Keepalived安装步骤

我们分别在10.0.4.2010.0.4.21服务器上执行下面5个步骤,安装Keepalived。

第一步,下载Keepalived的最新版本(这门课安装了当前的最新版本 2.1.5):

$ wget https://www.keepalived.org/software/keepalived-2.1.5.tar.gz

第二步,安装Keepalived:

$ sudo yum -y install openssl-devel # keepalived依赖OpenSSL,先安装依赖
$ tar -xvzf keepalived-2.1.5.tar.gz
$ cd keepalived-2.1.5
$ ./configure --prefix=/usr/local/keepalived
$ make
$ sudo make install

第三步,配置Keepalived:

$ sudo mkdir /etc/keepalived # 安装后,默认没有创建/etc/keepalived目录
$ sudo cp /usr/local/keepalived/etc/keepalived/keepalived.conf  /etc/keepalived/keepalived.conf
$ sudo cp /usr/local/keepalived/etc/sysconfig/keepalived /etc/sysconfig/keepalived

Keepalived的systemd uint配置,默认使用了/usr/local/keepalived/etc/sysconfig/keepalived作为其EnvironmentFile,我们还需要把它修改为/etc/sysconfig/keepalived文件。编辑/lib/systemd/system/keepalived.service文件,设置EnvironmentFile,值如下:

EnvironmentFile=-/etc/sysconfig/keepalived

第四步,启动Keepalived,并设置开机启动:

$ sudo systemctl start keepalived
$ sudo systemctl enable keepalived

这里要注意,Keepalived启动时不会校验配置文件是否正确,所以我们要小心修改配置,防止出现意想不到的问题。

第五步,查看Keepalived的启动状态:

$ systemctl status keepalived

输出中有active (running)字符串,说明成功启动。Keepalived的日志保存在/var/log/messages中,你有需要的话可以查看。

Keepalived配置文件解析

Keepalived的默认配置文件为/etc/keepalived/keepalived.conf,下面是一个Keepalived配置:

# 全局定义,定义全局的配置选项
global_defs {
# 指定keepalived在发生切换操作时发送email,发送给哪些email
# 建议在keepalived_notify.sh中发送邮件
  notification_email {
    acassen@firewall.loc
  }
  notification_email_from Alexandre.Cassen@firewall.loc # 发送email时邮件源地址
    smtp_server 192.168.200.1 # 发送email时smtp服务器地址
    smtp_connect_timeout 30 # 连接smtp的超时时间
    router_id VM-4-21-centos # 机器标识,通常可以设置为hostname
    vrrp_skip_check_adv_addr # 如果接收到的报文和上一个报文来自同一个路由器,则不执行检查。默认是跳过检查
    vrrp_garp_interval 0 # 单位秒,在一个网卡上每组gratuitous arp消息之间的延迟时间,默认为0
    vrrp_gna_interval 0 # 单位秒,在一个网卡上每组na消息之间的延迟时间,默认为0
}
# 检测脚本配置
vrrp_script checkhaproxy
{
  script "/etc/keepalived/check_nginx.sh" # 检测脚本路径
    interval 5 # 检测时间间隔(秒)
    weight 0 # 根据该权重改变priority,当值为0时,不改变实例的优先级
}
# VRRP实例配置
vrrp_instance VI_1 {
  state BACKUP  # 设置初始状态为'备份'
    interface eth0 # 设置绑定VIP的网卡,例如eth0
    virtual_router_id 51  # 配置集群VRID,互为主备的VRID需要是相同的值
    nopreempt               # 设置非抢占模式,只能设置在state为backup的节点上
    priority 50 # 设置优先级,值范围0~254,值越大优先级越高,最高的为master
    advert_int 1 # 组播信息发送时间间隔,两个节点必须设置一样,默认为1秒
# 验证信息,两个节点必须一致
    authentication {
      auth_type PASS # 认证方式,可以是PASS或AH两种认证方式
        auth_pass 1111 # 认证密码
    }
  unicast_src_ip 10.0.4.21  # 设置本机内网IP地址
    unicast_peer {
      10.0.4.20             # 对端设备的IP地址
    }
# VIP,当state为master时添加,当state为backup时删除
  virtual_ipaddress {
    10.0.4.99 # 设置高可用虚拟VIP,如果是腾讯云的CVM,需要填写控制台申请到的HAVIP地址。
  }
  notify_master "/etc/keepalived/keepalived_notify.sh MASTER" # 当切换到master状态时执行脚本
    notify_backup "/etc/keepalived/keepalived_notify.sh BACKUP" # 当切换到backup状态时执行脚本
    notify_fault "/etc/keepalived/keepalived_notify.sh FAULT" # 当切换到fault状态时执行脚本
    notify_stop "/etc/keepalived/keepalived_notify.sh STOP" # 当切换到stop状态时执行脚本
    garp_master_delay 1    # 设置当切为主状态后多久更新ARP缓存
    garp_master_refresh 5   # 设置主节点发送ARP报文的时间间隔
    # 跟踪接口,里面任意一块网卡出现问题,都会进入故障(FAULT)状态
    track_interface {
      eth0
    }
  # 要执行的检查脚本
  track_script {
    checkhaproxy
  }
}

这里解析下配置文件,大致分为下面4个部分。

只有在网络故障或者自身出问题时,Keepalived才会进行VIP切换。但实际生产环境中,我们往往使用Keepalived来监控其他进程,当业务进程出故障时切换VIP,从而保障业务进程的高可用。

为了让Keepalived感知到Nginx的运行状况,我们需要指定vrrp_script脚本,vrrp_script脚本可以根据退出码,判断Nginx进程是否正常,0正常,非0不正常。当不正常时,Keepalived会进行VIP切换。为了实现业务进程的监控,我们需要设置vrrp_scripttrack_script

vrrp_script checkhaproxy
{
    script "/etc/keepalived/check_nginx.sh"
    interval 3
    weight -20
}

vrrp_instance test
{
    ...
    track_script
    {
        checkhaproxy
    }
    ...
}

这里,我介绍下上面配置中的一些配置项。

总结

今天我主要讲了跟IAM部署相关的两个组件,Nginx + Keepalived的相关功能。

我们可以基于物理机/虚拟机来部署IAM应用,在部署IAM应用时,需要确保整个应用具备高可用和弹性扩缩容能力。你可以通过Nginx的反向代理功能和负载均衡功能实现后端服务iam-apiserver和iam-authz-server的高可用,通过Keepalived实现Nginx的高可用,通过Nginx + Keepalived组合,来实现IAM应用的高可用和弹性伸缩能力。

课后练习

  1. Keepalived的主备服务器要接在同一个交换机上。思考下,如果交换机故障,如何实现整个系统的高可用?
  2. iam-pump是有状态的服务,思考下,如何实现iam-pump的高可用?

欢迎你在留言区与我交流讨论,我们下一讲见。
