15 案例分析:从 BIO 到 NIO,再到 AIO

Netty 的高性能架构,是基于一个网络编程设计模式 Reactor 进行设计的。现在,大多数与 I/O 相关的组件,都会使用 Reactor 模型,比如 Tomcat、Redis、Nginx 等,可见 Reactor 应用的广泛性。

Reactor 是 NIO 的基础。为什么 NIO 的性能就能够比传统的阻塞 I/O 性能高呢?我们首先来看一下传统阻塞式 I/O 的一些特点。

阻塞 I/O 模型

Drawing 1.png

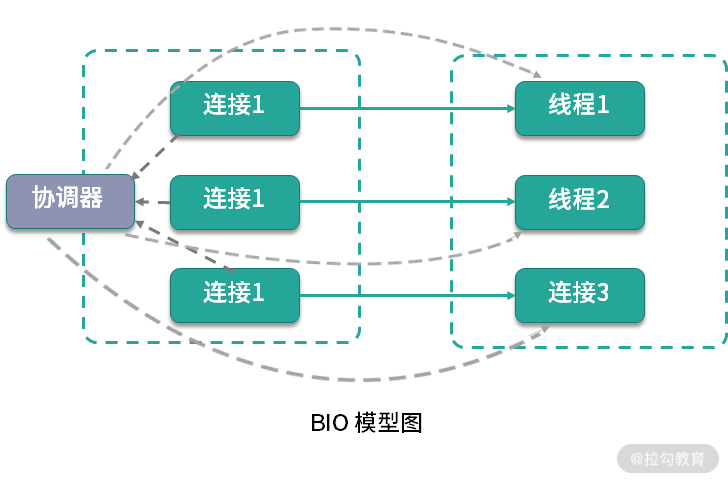

如上图,是典型的BIO 模型,每当有一个连接到来,经过协调器的处理,就开启一个对应的线程进行接管。如果连接有 1000 条,那就需要 1000 个线程。

线程资源是非常昂贵的,除了占用大量的内存,还会占用非常多的 CPU 调度时间,所以 BIO 在连接非常多的情况下,效率会变得非常低。

下面的代码是使用 ServerSocket 实现的一个简单 Socket 服务器,监听在 8888 端口。

public class BIO {
    static boolean stop = false;

    public static void main(String[] args) throws Exception {
        int connectionNum = 0;
        int port = 8888;
        ExecutorService service = Executors.newCachedThreadPool();
        ServerSocket serverSocket = new ServerSocket(port);
        while (!stop) {
            if (10 == connectionNum) {
                stop = true;
            }
            Socket socket = serverSocket.accept();
            service.execute(() -> {
                try {
                    Scanner scanner = new Scanner(socket.getInputStream());
                    PrintStream printStream = new PrintStream(socket.getOutputStream());
                    while (!stop) {
                        String s = scanner.next().trim();
                        printStream.println("PONG:" + s);
                    }
                } catch (Exception ex) {
                    ex.printStackTrace();
                }
            });
            connectionNum++;
        }
        service.shutdown();
        serverSocket.close();
    }
}

启动之后,使用 nc 命令进行连接测试,结果如下。

$ nc -v localhost 8888
Connection to localhost port 8888 [tcp/ddi-tcp-1] succeeded!
hello
PONG:hello
nice
PONG:nice

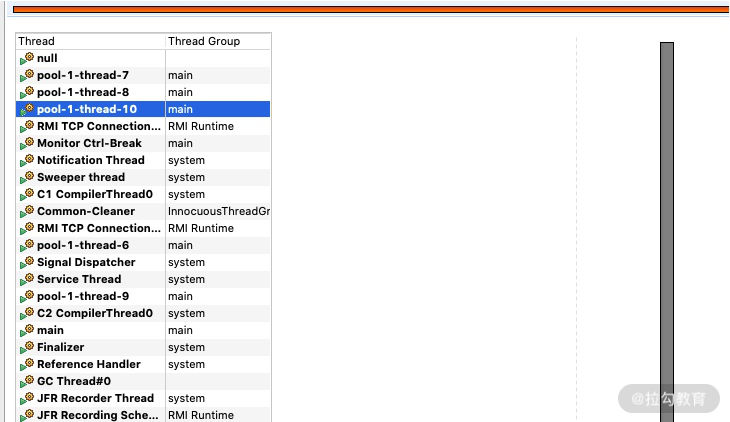

使用 “04 | 工具实践:如何获取代码性能数据?”提到的 JMC 工具,在录制期间发起多个连接,能够发现有多个线程在运行,和连接数是一一对应的。

Drawing 2.png

可以看到,BIO 的读写操作是阻塞的,线程的整个生命周期和连接的生命周期是一样的,而且不能够被复用。

就单个阻塞 I/O 来说,它的效率并不比 NIO 慢。但是当服务的连接增多,考虑到整个服务器的资源调度和资源利用率等因素,NIO 就有了显著的效果,NIO 非常适合高并发场景。

非阻塞 I/O 模型

其实,在处理 I/O 动作时,有大部分时间是在等待。比如,socket 连接要花费很长时间进行连接操作,在完成连接的这段时间内,它并没有占用额外的系统资源,但它只能阻塞等待在线程中。这种情况下,系统资源并不能被合理利用。

Java 的 NIO,在 Linux 上底层是使用 epoll 实现的。epoll 是一个高性能的多路复用 I/O 工具,改进了 select 和 poll 等工具的一些功能。在网络编程中,对 epoll 概念的一些理解,几乎是面试中必问的问题。

epoll 的数据结构是直接在内核上进行支持的,通过 epoll_create 和 epoll_ctl 等函数的操作,可以构造描述符(fd)相关的事件组合(event)。

这里有两个比较重要的概念:

关于 epoll 还会有一个面试题,相对于 select,epoll 有哪些改进?

你可以这样回答:

我们还是以 Java 中的 NIO 代码为例,来看一下 NIO 的具体概念。

public class NIO {
    static boolean stop = false;

    public static void main(String[] args) throws Exception {
        int connectionNum = 0;
        int port = 8888;
        ExecutorService service = Executors.newCachedThreadPool();

        ServerSocketChannel ssc = ServerSocketChannel.open();
        ssc.configureBlocking(false);
        ssc.socket().bind(new InetSocketAddress("localhost", port));

        Selector selector = Selector.open();
        ssc.register(selector, ssc.validOps());

        while (!stop) {
            if (10 == connectionNum) {
                stop = true;
            }
            int num = selector.select();
            if (num == 0) {
                continue;
            }
            Iterator<SelectionKey> events = selector.selectedKeys().iterator();
            while (events.hasNext()) {
                SelectionKey event = events.next();

                if (event.isAcceptable()) {
                    SocketChannel sc = ssc.accept();
                    sc.configureBlocking(false);
                    sc.register(selector, SelectionKey.OP_READ);
                    connectionNum++;
                } else if (event.isReadable()) {
                    try {
                        SocketChannel sc = (SocketChannel) event.channel();
                        ByteBuffer buf = ByteBuffer.allocate(1024);
                        int size = sc.read(buf);
                        if(-1==size){
                            sc.close();
                        }
                        String result = new String(buf.array()).trim();
                        ByteBuffer wrap = ByteBuffer.wrap(("PONG:" + result).getBytes());
                        sc.write(wrap);
                    } catch (Exception ex) {
                        ex.printStackTrace();
                    }
                } else if (event.isWritable()) {
                    SocketChannel sc = (SocketChannel) event.channel();
                }

                events.remove();
            }
        }
        service.shutdown();
        ssc.close();
    }
}

上面这段代码比较长,是使用 NIO 实现的和 BIO 相同的功能。从它的 API 设计上,我们就能够看到 epoll 的一些影子。

首先,我们创建了一个服务端 ssc,并开启一个新的事件选择器,监听它的 OP_ACCEPT 事件。

ServerSocketChannel ssc = ServerSocketChannel.open();
Selector selector = Selector.open();
ssc.register(selector, ssc.validOps());

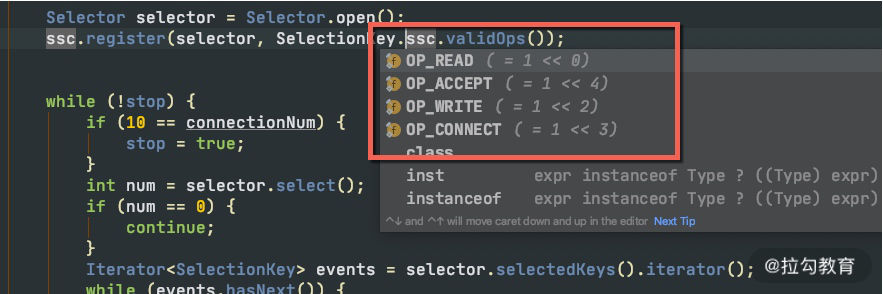

共有 4 种事件类型,分别是:

任何网络和文件操作,都可以抽象成这四个事件。

Drawing 3.png

接下来,在 while 循环里,使用 select 函数,阻塞在主线程里。所谓阻塞,就是操作系统不再分配 CPU 时间片到当前线程中,所以 select 函数是几乎不占用任何系统资源的。

int num = selector.select();

一旦有新的事件到达,比如有新的连接到来,主线程就能够被调度到,程序就能够向下执行。这时候,就能够根据订阅的事件通知,持续获取订阅的事件。 由于注册到 selector 的连接和事件可能会有多个,所以这些事件也会有多个。我们使用安全的迭代器循环进行处理,在处理完毕之后,将它删除。

这里留一个思考题:如果事件不删除的话,或者漏掉了某个事件的处理,会有什么后果?

Iterator<SelectionKey> events = selector.selectedKeys().iterator();
    while (events.hasNext()) {
        SelectionKey event = events.next();
        ...
        events.remove();
    }
}

有新的连接到达时,我们订阅了更多的事件。对于我们的数据读取来说,对应的事件就是 OP_READ。和 BIO 编程面向流的方式不同,NIO 操作的对象是抽象的概念 Channel,通过缓冲区进行数据交换。

SocketChannel sc = ssc.accept();
sc.configureBlocking(false);
sc.register(selector, SelectionKey.OP_READ);

值得注意的是:服务端和客户端的实现方式,可以是不同的。比如,服务端是 NIO,客户端可以是 BIO,它们并没有什么强制要求。

另外一个面试时候经常问到的事件就是 OP_WRITE。我们上面提到过,这个事件是表示写就绪的,当底层的缓冲区有空闲,这个事件就会一直发生,浪费占用 CPU 资源。所以,我们一般是不注册 OP_WRITE 的。

这里还有一个细节,在读取数据的时候,并没有像 BIO 的方式一样使用循环来获取数据。

如下面的代码,我们创建了一个 1024 字节的缓冲区,用于数据的读取。如果连接中的数据,大于 1024 字节怎么办?

SocketChannel sc = (SocketChannel) event.channel();
ByteBuffer buf = ByteBuffer.allocate(1024);
int size = sc.read(buf);

这涉及两种事件的通知机制:

可以看到,Java 的 NIO 采用的就是水平触发的方式。LT 模式频繁环唤醒线程,效率相比较ET模式低,所以 Netty 使用 JNI 的方式,实现了 ET 模式,效率上更高一些。

Reactor 模式

了解了 BIO 和 NIO 的一些使用方式,Reactor 模式就呼之欲出了。

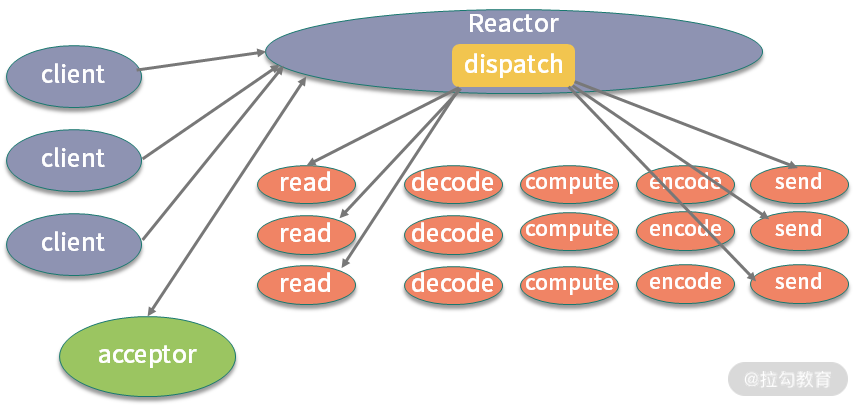

NIO 是基于事件机制的,有一个叫作 Selector 的选择器,阻塞获取关注的事件列表。获取到事件列表后,可以通过分发器,进行真正的数据操作。

Drawing 5.png

该图来自 Doug Lea 的Scalable IO in Java》,该图指明了最简单的 Reactor 模型的基本元素。

你可以回看下我在上文举例的 “Java 中的 NIO 代码”,对比分析一下,你会发现 Reactor

模型 里面有四个主要元素:

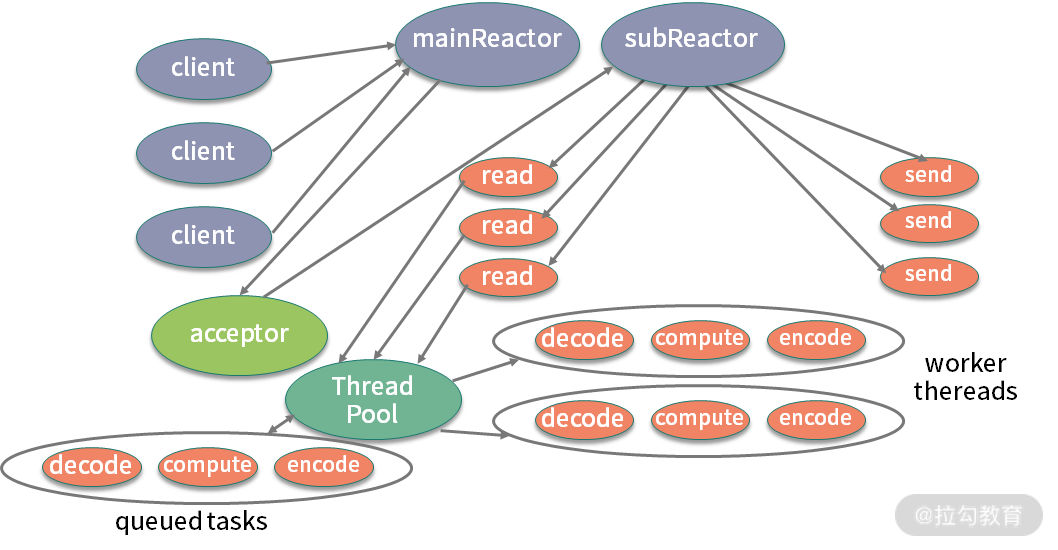

我们可以对上面的模型进行进一步细化,如下图所示,将 Reactor 分为 mainReactor 和 subReactor 两部分。

Drawing 7.png

该图来自 Doug Lea 的 《Scalable IO in Java》

熟悉 Netty 的同学可以看到,这个 Reactor 模型就是 Netty 设计的基础。在 Netty 中,Boss 线程对应着对连接的处理和分派,相当于 mainReactor;Worker 线程对应着 subReactor,使用多线程负责读写事件的分发和处理。

这种模式将每个组件的职责分得更细,耦合度也更低,能有效解决 C10k 问题。

AIO

关于 NIO 的概念,误解还是比较多的。

面试官可能会问你:为什么我在使用 NIO 时,使用 Channel 进行读写,socket 的操作依然是阻塞的?NIO 的作用主要体现在哪里?

//这行代码是阻塞的
int size = sc.read(buf);

这时你可以回答:NIO 只负责对发生在 fd 描述符上的事件进行通知。事件的获取和通知部分是非阻塞的,但收到通知之后的操作,却是阻塞的,即使使用多线程去处理这些事件,它依然是阻塞的。

AIO 更近一步,将这些对事件的操作也变成非阻塞的。下面是一段典型的 AIO 代码,它通过注册 CompletionHandler 回调函数进行事件处理。这里的事件是隐藏的,比如 read 函数,它不仅仅代表 Channel 可读了,而且会把数据自动的读取到 ByteBuffer 中。等完成了读取,就会通过回调函数通知你,进行后续的操作。

public class AIO {
    public static void main(String[] args) throws Exception {
        int port = 8888;
        AsynchronousServerSocketChannel ssc = AsynchronousServerSocketChannel.open();
        ssc.bind(new InetSocketAddress("localhost", port));
        ssc.accept(null, new CompletionHandler<AsynchronousSocketChannel, Object>() {
            void job(final AsynchronousSocketChannel sc) {
                ByteBuffer buffer = ByteBuffer.allocate(1024);
                sc.read(buffer, buffer, new CompletionHandler<Integer, ByteBuffer>() {
                    @Override
                    public void completed(Integer result, ByteBuffer attachment) {
                        String str = new String(attachment.array()).trim();
                        ByteBuffer wrap = ByteBuffer.wrap(("PONG:" + str).getBytes());
                        sc.write(wrap, null, new CompletionHandler<Integer, Object>() {
                            @Override
                            public void completed(Integer result, Object attachment) {
                                job(sc);
                            }
                            @Override
                            public void failed(Throwable exc, Object attachment) {
                                System.out.println("error");
                            }
                        });
                    }
                    @Override
                    public void failed(Throwable exc, ByteBuffer attachment) {
                        System.out.println("error");
                    }
                });
            }
            @Override
            public void completed(AsynchronousSocketChannel sc, Object attachment) {
                ssc.accept(null, this);
                job(sc);
            }
            @Override
            public void failed(Throwable exc, Object attachment) {
                exc.printStackTrace();
                System.out.println("error");
            }
        });
        Thread.sleep(Integer.MAX_VALUE);
    }
}

AIO 是 Java 1.7 加入的,理论上性能会有提升,但实际测试并不理想。这是因为,AIO主要处理对数据的自动读写操作。这些操作的具体逻辑,假如不放在框架中,也要放在内核中,并没有节省操作步骤,对性能的影响有限。而 Netty 的 NIO 模型加上多线程处理,在这方面已经做得很好,编程模式也比AIO简单。

所以,市面上对 AIO 的实践并不多,在采用技术选型的时候,一定要谨慎。

响应式编程

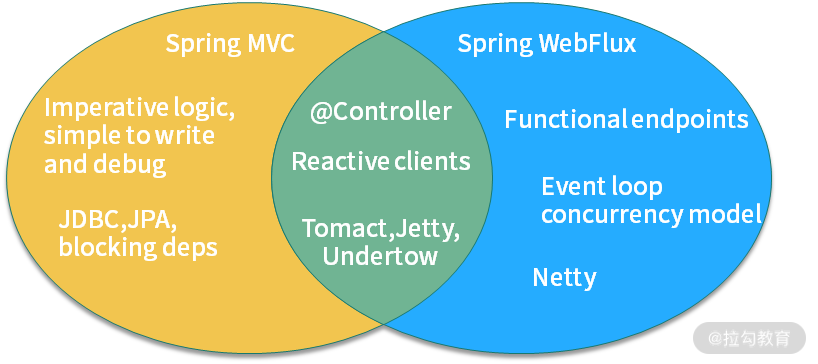

你可能听说过 Spring 5.0 的 WebFlux,WebFlux 是可以替代 Spring MVC 的一套解决方案,可以编写响应式的应用,两者之间的关系如下图所示:


Spring WebFlux 的底层使用的是 Netty,所以操作是异步非阻塞的,类似的组件还有 vert.x、akka、rxjava 等。

WebFlux 是运行在 project reactor 之上的一个封装,其根本特性是后者提供的,至于再底层的非阻塞模型,就是由 Netty 保证的了。

非阻塞的特性我们可以理解,那响应式又是什么概念呢?

响应式编程是一种面向数据流和变化传播的编程范式。这意味着可以在编程语言中很方便地表达静态或动态的数据流,而相关的计算模型会自动将变化的值,通过数据流进行传播。

这段话很晦涩,在编程方面,它表达的意思就是:把生产者消费者模式,使用简单的API 表示出来,并自动处理背压(Backpressure)问题。

背压,指的是生产者与消费者之间的流量控制,通过将操作全面异步化,来减少无效的等待和资源消耗。

Java 的 Lambda 表达式可以让编程模型变得非常简单,Java 9 更是引入了响应式流(Reactive Stream),方便了我们的操作。

比如,下面是 Spring Cloud GateWay 的 Fluent API 写法,响应式编程的 API 都是类似的。

public RouteLocator customerRouteLocator(RouteLocatorBuilder builder) {
        return builder.routes()
                .route(r -> r.path("/market/**")
                        .filters(f -> f.filter(new RequestTimeFilter())
                                .addResponseHeader("X-Response-Default-Foo", "Default-Bar"))
                        .uri("http://localhost:8080/market/list")
                        .order(0)
                        .id("customer_filter_router")
                )
                .build();
    }

从传统的开发模式过渡到 Reactor 的开发模式,是有一定成本的,不过它确实能够提高我们应用程序的性能,至于是否采用,这取决于你在编程难度和性能之间的取舍。

小结

本课时,我们系统地学习了 BIO、NIO、AIO 等概念和基本的编程模型 Reactor,我们了解到:

使用 Netty 的多 Acceptor 模式和多线程模式,我们能够方便地完成类似 AIO 这样的操作。Netty 的事件触发机制使用了高效的 ET 模式,使得支持的连接更多,性能更高。

使用 Netty,能够构建响应式编程的基础,加上类似 Lambda 表达式这样的书写风格,能够完成类似 WebFlux 这样的响应式框架。响应式编程是一个趋势,现在有越来越多的框架和底层的数据库支持响应式编程,我们的应用响应也会更加迅速。
