你好,我是胡夕。今天,我们学习Broker上的元数据缓存(MetadataCache)。
你肯定很好奇,前面我们不是学过Controller端的元数据缓存了吗?这里的元数据缓存又是啥呢?其实,这里的MetadataCache是指Broker上的元数据缓存,这些数据是Controller通过UpdateMetadataRequest请求发送给Broker的。换句话说,Controller实现了一个异步更新机制,能够将最新的集群信息广播给所有Broker。
那么,为什么每台Broker上都要保存这份相同的数据呢?这里有两个原因。
第一个,也是最重要的原因,就是保存了这部分数据,Broker就能够及时响应客户端发送的元数据请求,也就是处理Metadata请求。Metadata请求是为数不多的能够被集群任意Broker处理的请求类型之一,也就是说,客户端程序能够随意地向任何一个Broker发送Metadata请求,去获取集群的元数据信息,这完全得益于MetadataCache的存在。
第二个原因是,Kafka的一些重要组件会用到这部分数据。比如副本管理器会使用它来获取Broker的节点信息,事务管理器会使用它来获取分区Leader副本的信息,等等。
总之,MetadataCache是每台Broker上都会保存的数据。Kafka通过异步更新机制来保证所有Broker上的元数据缓存实现最终一致性。
在实际使用的过程中,你可能会碰到这样一种场景:集群明明新创建了主题,但是消费者端却报错说“找不到主题信息”,这种情况通常只持续很短的时间。不知道你是否思考过这里面的原因,其实说白了,很简单,这就是因为元数据是异步同步的,因此,在某一时刻,某些Broker尚未更新元数据,它们保存的数据就是过期的元数据,无法识别最新的主题。
等你今天学完了MetadataCache类,特别是元数据的更新之后,就会彻底明白这个问题了。下面,我们就来学习下MetadataCache的类代码。
MetadataCache类位于server包下的同名scala文件中。这是一个不到400行的小文件,里面的代码结构非常简单,该文件只定义了一个类,那就是MetadataCache。
MetadataCache的实例化是在Kafka Broker启动时完成的,具体的调用发生在KafkaServer类的startup方法中。
// KafkaServer.scala
def startup(): Unit = {
try {
......
metadataCache = new MetadataCache(config.brokerId)
......
}
catch {
case e: Throwable =>
......
}
}
一旦实例被成功创建,就会被Kafka的4个组件使用。我来给你解释一下这4个组件的名称,以及它们各自使用该实例的主要目的。
搞清楚了MetadataCache类被创建的时机以及它的调用方,我们就了解了它的典型使用场景,即作为集群元数据集散地,它保存了集群中关于主题和Broker的所有重要数据。那么,接下来,我们来看下这些数据到底都是什么。
class MetadataCache(brokerId: Int) extends Logging {
private val partitionMetadataLock = new ReentrantReadWriteLock()
@volatile private var metadataSnapshot: MetadataSnapshot = MetadataSnapshot(partitionStates = mutable.AnyRefMap.empty,
controllerId = None, aliveBrokers = mutable.LongMap.empty, aliveNodes = mutable.LongMap.empty)
this.logIdent = s"[MetadataCache brokerId=$brokerId] "
private val stateChangeLogger = new StateChangeLogger(brokerId, inControllerContext = false, None)
......
}
MetadataCache类构造函数只需要一个参数:brokerId,即Broker的ID序号。除了这个参数,该类还定义了4个字段。
partitionMetadataLock字段是保护它写入的锁对象,logIndent和stateChangeLogger字段仅仅用于日志输出,而metadataSnapshot字段保存了实际的元数据信息,它是MetadataCache类中最重要的字段,我们要重点关注一下它。
该字段的类型是MetadataSnapshot类,该类是MetadataCache中定义的一个嵌套类。以下是该嵌套类的源码:
case class MetadataSnapshot(partitionStates: mutable.AnyRefMap
[String, mutable.LongMap[UpdateMetadataPartitionState]],
controllerId: Option[Int],
aliveBrokers: mutable.LongMap[Broker],
aliveNodes: mutable.LongMap[collection.Map[ListenerName, Node]])
从源码可知,它是一个case类,相当于Java中配齐了Getter方法的POJO类。同时,它也是一个不可变类(Immutable Class)。正因为它的不可变性,其字段值是不允许修改的,我们只能重新创建一个新的实例,来保存更新后的字段值。
我们看下它的各个字段的含义。
现在,我们说说UpdateMetadataPartitionState类型。这个类型的源码是由Kafka工程自动生成的。UpdateMetadataRequest请求所需的字段用JSON格式表示,由Kafka的generator工程负责为JSON格式自动生成对应的Java文件,生成的类是一个POJO类,其定义如下:
static public class UpdateMetadataPartitionState implements Message {
private String topicName; // 主题名称
private int partitionIndex; // 分区号
private int controllerEpoch; // Controller Epoch值
private int leader; // Leader副本所在Broker ID
private int leaderEpoch; // Leader Epoch值
private List<Integer> isr; // ISR列表
private int zkVersion; // ZooKeeper节点Stat统计信息中的版本号
private List<Integer> replicas; // 副本列表
private List<Integer> offlineReplicas; // 离线副本列表
private List<RawTaggedField> _unknownTaggedFields; // 未知字段列表
......
}
可以看到,UpdateMetadataPartitionState类的字段信息非常丰富,它包含了一个主题分区非常详尽的数据,从主题名称、分区号、Leader副本、ISR列表到Controller Epoch、ZooKeeper版本号等信息,一应俱全。从宏观角度来看,Kafka集群元数据由主题数据和Broker数据两部分构成。所以,可以这么说,MetadataCache中的这个字段撑起了元数据缓存的“一半天空”。
接下来,我们学习下MetadataCache类的重要方法。你需要记住的是,这个类最重要的方法就是操作metadataSnapshot字段的方法,毕竟,所谓的元数据缓存,就是指MetadataSnapshot类中承载的东西。
我把MetadataCache类的方法大致分为三大类:
这三大类方法是由浅入深的关系,我们先从简单的判断类方法开始。
所谓的判断类方法,就是判断给定主题或主题分区是否包含在元数据缓存中的方法。MetadataCache类提供了两个判断类的方法,方法名都是contains,只是输入参数不同。
// 判断给定主题是否包含在元数据缓存中
def contains(topic: String): Boolean = {
metadataSnapshot.partitionStates.contains(topic)
}
// 判断给定主题分区是否包含在元数据缓存中
def contains(tp: TopicPartition): Boolean = getPartitionInfo(tp.topic, tp.partition).isDefined
// 获取给定主题分区的详细数据信息。如果没有找到对应记录,返回None
def getPartitionInfo(topic: String,
partitionId: Int): Option[UpdateMetadataPartitionState] = {
metadataSnapshot.partitionStates.get(topic)
.flatMap(_.get(partitionId))
}
第一个contains方法用于判断给定主题是否包含在元数据缓存中,比较简单,只需要判断metadataSnapshot中partitionStates的所有Key是否包含指定主题就行了。
第二个contains方法相对复杂一点。它首先要从metadataSnapshot中获取指定主题分区的分区数据信息,然后根据分区数据是否存在,来判断给定主题分区是否包含在元数据缓存中。
判断类的方法实现都很简单,代码也不多,很好理解,我就不多说了。接下来,我们来看获取类方法。
MetadataCache类的getXXX方法非常多,其中,比较有代表性的是getAllTopics方法、getAllPartitions方法和getPartitionReplicaEndpoints,它们分别是获取主题、分区和副本对象的方法。在我看来,这是最基础的元数据获取方法了,非常值得我们学习。
首先,我们来看入门级的get方法,即getAllTopics方法。该方法返回当前集群元数据缓存中的所有主题。代码如下:
private def getAllTopics(snapshot: MetadataSnapshot): Set[String] = {
snapshot.partitionStates.keySet
}
它仅仅是返回MetadataSnapshot数据类型中partitionStates字段的所有Key字段。前面说过,partitionStates是一个Map类型,Key就是主题。怎么样,简单吧?
如果我们要获取元数据缓存中的分区对象,该怎么写呢?来看看getAllPartitions方法的实现。
def getAllPartitions(): Set[TopicPartition] = {
metadataSnapshot.partitionStates.flatMap { case (topicName, partitionsAndStates) =>
partitionsAndStates.keys.map(partitionId => new TopicPartition(topicName, partitionId.toInt))
}.toSet
}
和getAllTopics方法类似,它的主要思想也是遍历partitionStates,取出分区号后,构建TopicPartition实例,并加入到返回集合中返回。
最后,我们看一个相对复杂一点的get方法:getPartitionReplicaEndpoints。
def getPartitionReplicaEndpoints(tp: TopicPartition, listenerName: ListenerName): Map[Int, Node] = {
// 使用局部变量获取当前元数据缓存
val snapshot = metadataSnapshot
// 获取给定主题分区的数据
snapshot.partitionStates.get(tp.topic).flatMap(_.get(tp.partition))
.map { partitionInfo =>
// 拿到副本Id列表
val replicaIds = partitionInfo.replicas
replicaIds.asScala
.map(replicaId => replicaId.intValue() -> {
// 获取副本所在的Broker Id
snapshot.aliveBrokers.get(replicaId.longValue()) match {
case Some(broker) =>
// 根据Broker Id去获取对应的Broker节点对象
broker.getNode(listenerName).getOrElse(Node.noNode())
case None => // 如果找不到节点
Node.noNode()
}}).toMap
.filter(pair => pair match {
case (_, node) => !node.isEmpty
})
}.getOrElse(Map.empty[Int, Node])
}
这个getPartitionReplicaEndpoints方法接收主题分区和ListenerName,以获取指定监听器类型下该主题分区所有副本的Broker节点对象,并按照Broker ID进行分组。
首先,代码使用局部变量获取当前的元数据缓存。这样做的好处在于,不需要使用锁技术,但是,就像我开头说过的,这里有一个可能的问题是,读到的数据可能是过期的数据。不过,好在Kafka能够自行处理过期元数据的问题。当客户端因为拿到过期元数据而向Broker发出错误的指令时,Broker会显式地通知客户端错误原因。客户端接收到错误后,会尝试再次拉取最新的元数据。这个过程能够保证,客户端最终可以取得最新的元数据信息。总体而言,过期元数据的不良影响是存在的,但在实际场景中并不是太严重。
拿到主题分区数据之后,代码会获取副本ID列表,接着遍历该列表,依次获取每个副本所在的Broker ID,再根据这个Broker ID去获取对应的Broker节点对象。最后,将这些节点对象封装到返回结果中并返回。
下面,我们进入到今天的“重头戏”:Broker端元数据缓存的更新方法。说它是重头戏,有两个原因:

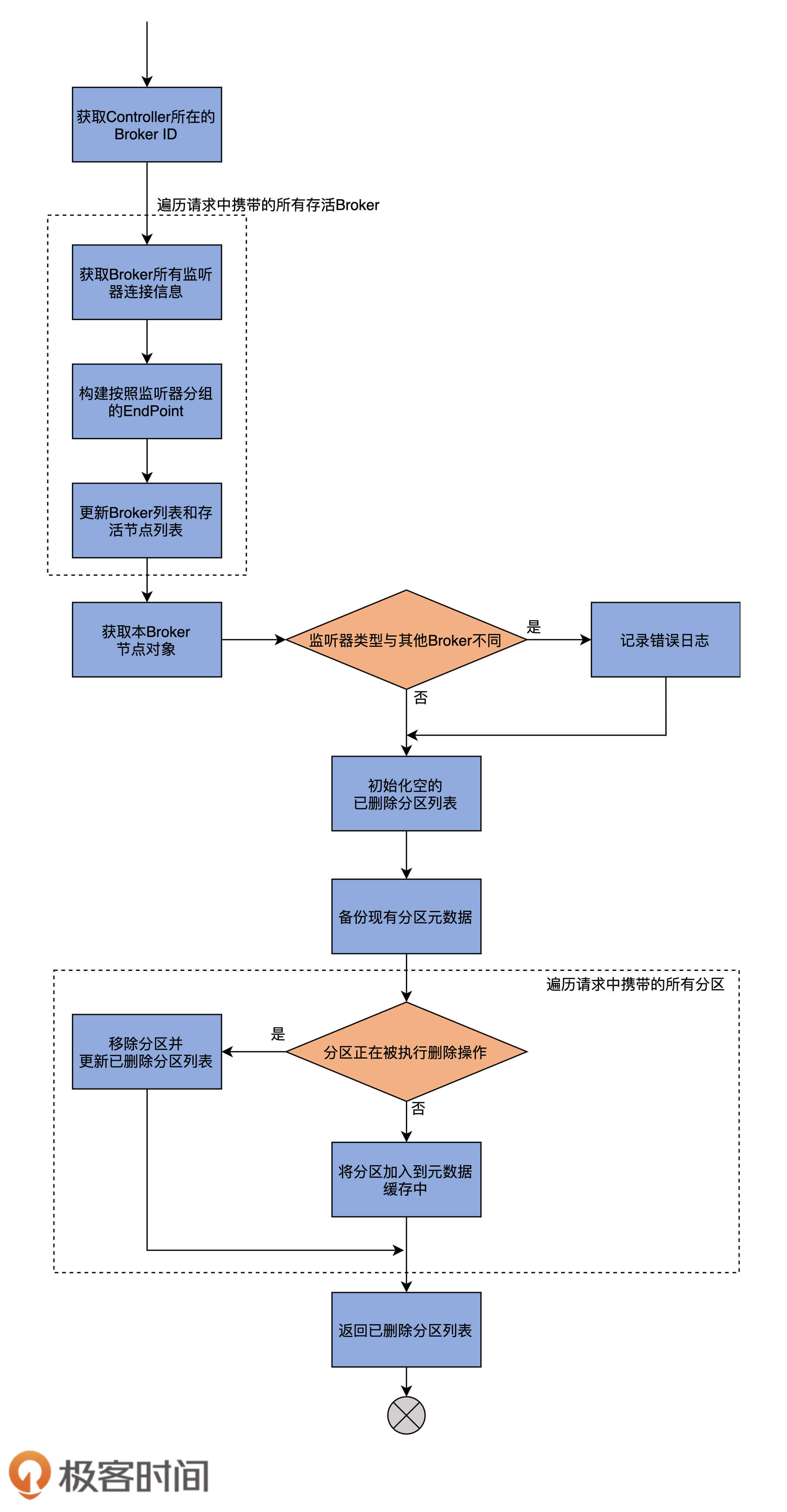

源码中实现更新的方法只有一个:updateMetadata方法。该方法的代码比较长,我先画一张流程图,帮助你理解它做了什么事情。
updateMetadata方法的主要逻辑,就是读取UpdateMetadataRequest请求中的分区数据,然后更新本地元数据缓存。接下来,我们详细地学习一下它的实现逻辑。
为了方便你掌握,我将该方法分成几个部分来讲,首先来看第一部分代码:
def updateMetadata(correlationId: Int, updateMetadataRequest: UpdateMetadataRequest): Seq[TopicPartition] = {
inWriteLock(partitionMetadataLock) {
// 保存存活Broker对象。Key是Broker ID,Value是Broker对象
val aliveBrokers = new mutable.LongMap[Broker](metadataSnapshot.aliveBrokers.size)
// 保存存活节点对象。Key是Broker ID,Value是监听器->节点对象
val aliveNodes = new mutable.LongMap[collection.Map[ListenerName, Node]](metadataSnapshot.aliveNodes.size)
// 从UpdateMetadataRequest中获取Controller所在的Broker ID
// 如果当前没有Controller,赋值为None
val controllerIdOpt = updateMetadataRequest.controllerId match {
case id if id < 0 => None
case id => Some(id)
}
// 遍历UpdateMetadataRequest请求中的所有存活Broker对象
updateMetadataRequest.liveBrokers.forEach { broker =>
val nodes = new java.util.HashMap[ListenerName, Node]
val endPoints = new mutable.ArrayBuffer[EndPoint]
// 遍历它的所有EndPoint类型,也就是为Broker配置的监听器
broker.endpoints.forEach { ep =>
val listenerName = new ListenerName(ep.listener)
endPoints += new EndPoint(ep.host, ep.port, listenerName, SecurityProtocol.forId(ep.securityProtocol))
// 将<监听器,Broker节点对象>对保存起来
nodes.put(listenerName, new Node(broker.id, ep.host, ep.port))
}
// 将Broker加入到存活Broker对象集合
aliveBrokers(broker.id) = Broker(broker.id, endPoints, Option(broker.rack))
// 将Broker节点加入到存活节点对象集合
aliveNodes(broker.id) = nodes.asScala
}
......
}
}
这部分代码的主要作用是给后面的操作准备数据,即aliveBrokers和aliveNodes两个字段中保存的数据。
因此,首先,代码会创建这两个字段,分别保存存活Broker对象和存活节点对象。aliveBrokers的Key类型是Broker ID,而Value类型是Broker对象;aliveNodes的Key类型也是Broker ID,Value类型是<监听器,节点对象>对。
然后,该方法从UpdateMetadataRequest中获取Controller所在的Broker ID,并赋值给controllerIdOpt字段。如果集群没有Controller,则赋值该字段为None。
接着,代码会遍历UpdateMetadataRequest请求中的所有存活Broker对象。取出它配置的所有EndPoint类型,也就是Broker配置的所有监听器。
最后,代码会遍历它配置的监听器,并将<监听器,Broker节点对象>对保存起来,再将Broker加入到存活Broker对象集合和存活节点对象集合。至此,第一部分代码逻辑完成。
再来看第二部分的代码。这一部分的主要工作是确保集群Broker配置了相同的监听器,同时初始化已删除分区数组对象,等待下一部分代码逻辑对它进行操作。代码如下:
// 使用上一部分中的存活Broker节点对象,
// 获取当前Broker所有的<监听器,节点>对
aliveNodes.get(brokerId).foreach { listenerMap =>
val listeners = listenerMap.keySet
// 如果发现当前Broker配置的监听器与其他Broker有不同之处,记录错误日志
if (!aliveNodes.values.forall(_.keySet == listeners))
error(s"Listeners are not identical across brokers: $aliveNodes")
}
// 构造已删除分区数组,将其作为方法返回结果
val deletedPartitions = new mutable.ArrayBuffer[TopicPartition]
// UpdateMetadataRequest请求没有携带任何分区信息
if (!updateMetadataRequest.partitionStates.iterator.hasNext) {
// 构造新的MetadataSnapshot对象,使用之前的分区信息和新的Broker列表信息
metadataSnapshot = MetadataSnapshot(metadataSnapshot.partitionStates, controllerIdOpt, aliveBrokers, aliveNodes)
// 否则,进入到方法最后一部分
} else {
......
}
这部分代码首先使用上一部分中的存活Broker节点对象,获取当前Broker所有的<监听器,节点>对。
之后,拿到为当前Broker配置的所有监听器。如果发现配置的监听器与其他Broker有不同之处,则记录一条错误日志。
接下来,代码会构造一个已删除分区数组,将其作为方法返回结果。然后判断UpdateMetadataRequest请求是否携带了任何分区信息,如果没有,则构造一个新的MetadataSnapshot对象,使用之前的分区信息和新的Broker列表信息;如果有,代码进入到该方法的最后一个部分。
最后一部分全部位于上面代码中的else分支上。这部分的主要工作是提取UpdateMetadataRequest请求中的数据,然后填充元数据缓存。代码如下:
val partitionStates = new mutable.AnyRefMap[String, mutable.LongMap[UpdateMetadataPartitionState]](metadataSnapshot.partitionStates.size)
// 备份现有元数据缓存中的分区数据
metadataSnapshot.partitionStates.foreach { case (topic, oldPartitionStates) =>
val copy = new mutable.LongMap[UpdateMetadataPartitionState](oldPartitionStates.size)
copy ++= oldPartitionStates
partitionStates(topic) = copy
}
val traceEnabled = stateChangeLogger.isTraceEnabled
val controllerId = updateMetadataRequest.controllerId
val controllerEpoch = updateMetadataRequest.controllerEpoch
// 获取UpdateMetadataRequest请求中携带的所有分区数据
val newStates = updateMetadataRequest.partitionStates.asScala
// 遍历分区数据
newStates.foreach { state =>
val tp = new TopicPartition(state.topicName, state.partitionIndex)
// 如果分区处于被删除过程中
if (state.leader == LeaderAndIsr.LeaderDuringDelete) {
// 将分区从元数据缓存中移除
removePartitionInfo(partitionStates, tp.topic, tp.partition)
if (traceEnabled)
stateChangeLogger.trace(s"Deleted partition $tp from metadata cache in response to UpdateMetadata " +
s"request sent by controller $controllerId epoch $controllerEpoch with correlation id $correlationId")
// 将分区加入到返回结果数据
deletedPartitions += tp
} else {
// 将分区加入到元数据缓存
addOrUpdatePartitionInfo(partitionStates, tp.topic, tp.partition, state)
if (traceEnabled)
stateChangeLogger.trace(s"Cached leader info $state for partition $tp in response to " +
s"UpdateMetadata request sent by controller $controllerId epoch $controllerEpoch with correlation id $correlationId")
}
}
val cachedPartitionsCount = newStates.size - deletedPartitions.size
stateChangeLogger.info(s"Add $cachedPartitionsCount partitions and deleted ${deletedPartitions.size} partitions from metadata cache " +
s"in response to UpdateMetadata request sent by controller $controllerId epoch $controllerEpoch with correlation id $correlationId")
// 使用更新过的分区元数据,和第一部分计算的存活Broker列表及节点列表,构建最新的元数据缓存
metadataSnapshot =
MetadataSnapshot(partitionStates, controllerIdOpt, aliveBrokers, aliveNodes)
// 返回已删除分区列表数组
deletedPartitions
首先,该方法会备份现有元数据缓存中的分区数据到partitionStates的局部变量中。
之后,获取UpdateMetadataRequest请求中携带的所有分区数据,并遍历每个分区数据。如果发现分区处于被删除的过程中,就将分区从元数据缓存中移除,并把分区加入到已删除分区数组中。否则的话,代码就将分区加入到元数据缓存中。
最后,方法使用更新过的分区元数据,和第一部分计算的存活Broker列表及节点列表,构建最新的元数据缓存,然后返回已删除分区列表数组。至此,updateMetadata方法结束。
今天,我们学习了Broker端的MetadataCache类,即所谓的元数据缓存类。该类保存了当前集群上的主题分区详细数据和Broker数据。每台Broker都维护了一个MetadataCache实例。Controller通过给Broker发送UpdateMetadataRequest请求的方式,来异步更新这部分缓存数据。
我们来回顾下这节课的重点。
最后,我想和你讨论一个话题。
有人认为,Kafka Broker是无状态的。学完了今天的内容,现在你应该知道了,Broker并非是无状态的节点,它需要从Controller端异步更新保存集群的元数据信息。由于Kafka采用的是Leader/Follower模式,跟多Leader架构和无Leader架构相比,这种分布式架构的一致性是最容易保证的,因此,Broker间元数据的最终一致性是有保证的。不过,就像我前面说过的,你需要处理Follower滞后或数据过期的问题。需要注意的是,这里的Leader其实是指Controller,而Follower是指普通的Broker节点。
总之,这一路学到现在,不知道你有没有这样的感受,很多分布式架构设计的问题与方案是相通的。比如,在应对数据备份这个问题上,元数据缓存和Kafka副本其实都是相同的设计思路,即使用单Leader的架构,令Leader对外提供服务,Follower只是被动地同步Leader上的数据。
每次学到新的内容之后,希望你不要把它们当作单一的知识看待,要善于进行思考和总结,做到融会贯通。源码学习固然重要,但能让学习源码引领我们升级架构思想,其实是更难得的收获!
前面说到,Controller发送UpdateMetadataRequest请求给Broker时,会更新MetadataCache,你能在源码中找到更新元数据缓存的完整调用路径吗?
欢迎在留言区写下你的思考和答案,跟我交流讨论,也欢迎你把今天的内容分享给你的朋友。
