19 Kubernetes基础应用:创建一个Pod背后etcd发生了什么?

你好,我是唐聪。

今天我将通过在Kubernetes集群中创建一个Pod的案例,为你分析etcd在其中发挥的作用,带你深入了解Kubernetes是如何使用etcd的。

希望通过本节课,帮助你从etcd的角度更深入理解Kubernetes,让你知道在Kubernetes集群中每一步操作的背后,etcd会发生什么。更进一步,当你在Kubernetes集群中遇到etcd相关错误的时候,能从etcd角度理解错误含义,高效进行故障诊断。

Kubernetes基础架构

在带你详细了解etcd在Kubernetes里的应用之前,我先和你简单介绍下Kubernetes集群的整体架构,帮你搞清楚etcd在Kubernetes集群中扮演的角色与作用。

下图是Kubernetes集群的架构图(引用自Kubernetes官方文档),从图中你可以看到,它由Master节点和Node节点组成。

控制面Master节点主要包含以下组件:

Node节点主要包含以下组件:

从Kubernetes基础架构介绍中你可以看到,kube-apiserver是唯一直接与etcd打交道的组件,各组件都通过kube-apiserver实现数据交互,它们极度依赖kube-apiserver提供的资源变化监听机制。而kube-apiserver对外提供的监听机制,也正是由我们基础篇08中介绍的etcd Watch特性提供的底层支持。

创建Pod案例

接下来我们就以在Kubernetes集群中创建一个nginx服务为例,通过这个案例来详细分析etcd在Kubernetes集群创建Pod背后是如何工作的。

下面是创建一个nginx服务的YAML文件,Workload是Deployment,期望的副本数是1。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  labels:
    app: nginx
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.14.2
        ports:
        - containerPort: 80

假设此YAML文件名为nginx.yaml,首先我们通过如下的kubectl create -f nginx.yml命令创建Deployment资源。

$ kubectl create -f nginx.yml
deployment.apps/nginx-deployment created

创建之后,我们立刻通过如下命令,带标签查询Pod,输出如下:

$ kubectl get po -l app=nginx
NAME                                READY   STATUS    RESTARTS   AGE
nginx-deployment-756d9fd5f9-fkqnf   1/1     Running   0          8s

那么在kubectl create命令发出,nginx Deployment资源成功创建的背后,kube-apiserver是如何与etcd打交道的呢? 它是通过什么接口安全写入资源到etcd的?

同时,使用kubectl带标签查询Pod背后,kube-apiserver是直接从缓存读取还是向etcd发出一个线性读串行读请求呢? 若同namespace下存在大量的Pod,此操作性能又是怎样的呢?

接下来我就和你聊聊kube-apiserver收到创建和查询请求后,是如何与etcd交互的。

kube-apiserver请求执行链路

kube-apiserver作为Kubernetes集群交互的枢纽、对外提供API供用户访问的组件,因此保障集群安全、保障本身及后端etcd的稳定性的等重任也是非它莫属。比如校验创建请求发起者是否合法、是否有权限操作相关资源、是否出现Bug产生大量写和读请求等。

下图是kube-apiserver的请求执行链路(引用自sttts分享的PDF),当收到一个请求后,它主要经过以下处理链路来完成以上若干职责后,才能与etcd交互。

核心链路如下:

经过上面一系列的模块检查后,这时kube-apiserver就开始与etcd打交道了。在了解kube-apiserver如何将我们创建的Deployment资源写入到etcd前,我先和你介绍下Kubernetes的资源是如何组织、存储在etcd中。

Kubernetes资源存储格式

我们知道etcd仅仅是个key-value存储,但是在Kubernetes中存在各种各样的资源,并提供了以下几种灵活的资源查询方式:

你知道以上这几种查询方式它们的性能优劣吗?假设你是Kubernetes开发者,你会如何设计存储格式来满足以上功能点?

首先是按具体资源名称查询。它本质就是个key-value查询,只需要写入etcd的key名称与资源key一致即可。

其次是按namespace查询。这种查询也并不难。因为我们知道etcd支持范围查询,若key名称前缀包含namespace、资源类型,查询的时候指定namespace和资源类型的组合的最小开始区间、最大结束区间即可。

最后是标签名查询。这种查询方式非常灵活,业务可随时添加、删除标签,各种标签可相互组合。实现标签查询的办法主要有以下两种:

那么Kubernetes集群选择的是哪种实现方式呢?

下面是一个Kubernetes集群中的coredns一系列资源在etcd中的存储格式:

/registry/clusterrolebindings/system:coredns
/registry/clusterroles/system:coredns
/registry/configmaps/kube-system/coredns
/registry/deployments/kube-system/coredns
/registry/events/kube-system/coredns-7fcc6d65dc-6njlg.1662c287aabf742b
/registry/events/kube-system/coredns-7fcc6d65dc-6njlg.1662c288232143ae
/registry/pods/kube-system/coredns-7fcc6d65dc-jvj26
/registry/pods/kube-system/coredns-7fcc6d65dc-mgvtb
/registry/pods/kube-system/coredns-7fcc6d65dc-whzq9
/registry/replicasets/kube-system/coredns-7fcc6d65dc
/registry/secrets/kube-system/coredns-token-hpqbt
/registry/serviceaccounts/kube-system/coredns

从中你可以看到,一方面Kubernetes资源在etcd中的存储格式由prefix + “/” + 资源类型 + “/” + namespace + “/” + 具体资源名组成,基于etcd提供的范围查询能力,非常简单地支持了按具体资源名称查询和namespace查询。

kube-apiserver提供了如下参数给你配置etcd prefix,并支持将资源存储在多个etcd集群。

--etcd-prefix string     Default: "/registry"
The prefix to prepend to all resource paths in etcd.
--etcd-servers stringSlice
List of etcd servers to connect with (scheme://ip:port), comma separated.
--etcd-servers-overrides stringSlice
Per-resource etcd servers overrides, comma separated. The individual override format: group/resource#servers, where servers are URLs,
semicolon separated.

另一方面,我们未看到任何标签相关的key。Kubernetes实现标签查询的方式显然是方案二,即由kube-apiserver通过范围遍历etcd获取原始数据,然后基于用户指定标签,来筛选符合条件的资源返回给client(资源key的value中记录了资源YAML文件内容等,如标签)。

也就是当你执行”kubectl get po -l app=nginx”命令,按标签查询Pod时,它会向etcd发起一个范围遍历整个default namespace下的Pod操作。

$ kubectl get po -l app=nginx -v 8
I0301 23:45:25.597465   32411 loader.go:359] Config loaded from file /root/.kube/config
I0301 23:45:25.603182   32411 round_trippers.go:416] GET https://ip:port/api/v1/namespaces/default/pods?
labelSelector=app%3Dnginx&limit=500

etcd收到的请求日志如下,由此可见当一个namespace存在大量Pod等资源时,若频繁通过kubectl,使用标签查询Pod等资源,后端etcd将出现较大的压力。

{
    "level":"debug",
    "ts":"2021-03-01T23:45:25.609+0800",
    "caller":"v3rpc/interceptor.go:181",
    "msg":"request stats",
    "start time":"2021-03-01T23:45:25.608+0800",
    "time spent":"1.414135ms",
    "remote":"127.0.0.1:44664",
    "response type":"/etcdserverpb.KV/Range",
    "request count":0,
    "request size":61,
    "response count":11,
    "response size":81478,
    "request content":"key:"/registry/pods/default/" range_end:"/registry/pods/default0" limit:500 "
}

了解完Kubernetes资源的存储格式后,我们再看看nginx Deployment资源是如何由kube-apiserver写入etcd的。

通用存储模块

kube-apiserver启动的时候,会将每个资源的APIGroup、Version、Resource Handler注册到路由上。当请求经过认证、限速、授权、准入控制模块检查后,请求就会被转发到对应的资源逻辑进行处理。

同时,kube-apiserver实现了类似数据库ORM机制的通用资源存储机制,提供了对一个资源创建、更新、删除前后的hook能力,将其封装成策略接口。当你新增一个资源时,你只需要编写相应的创建、更新、删除等策略即可,不需要写任何etcd的API。

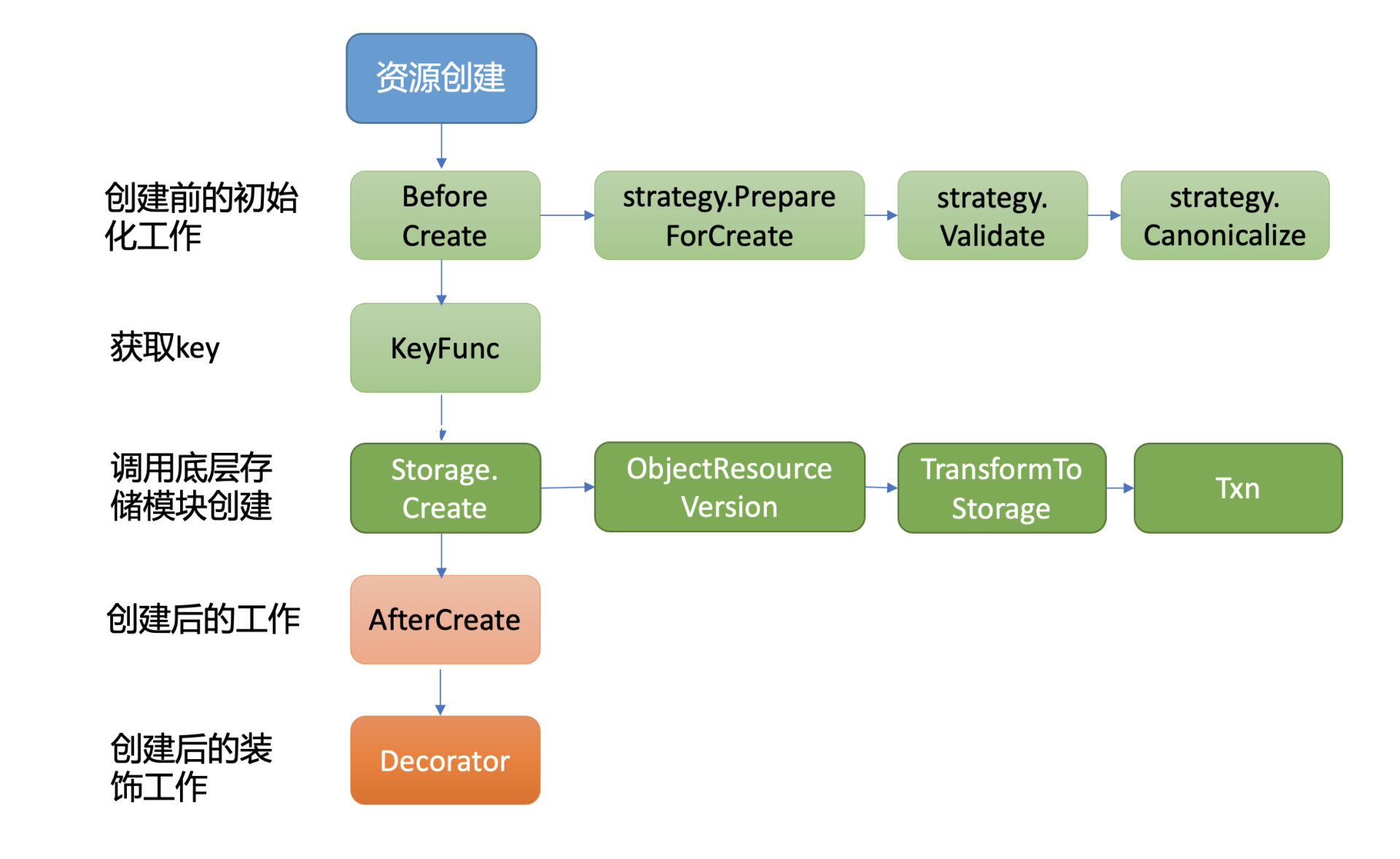

下面是kube-apiserver通用存储模块的创建流程图:

从图中你可以看到,创建一个资源主要由BeforeCreate、Storage.Create以及AfterCreate三大步骤组成。

当收到创建nginx Deployment请求后,通用存储模块首先会回调各个资源自定义实现的BeforeCreate策略,为资源写入etcd做一些初始化工作。

下面是Deployment资源的创建策略实现,它会进行将deployment.Generation设置为1等操作。

// PrepareForCreate clears fields that are not allowed to be set by end users on creation.
func (deploymentStrategy) PrepareForCreate(ctx context.Context, obj runtime.Object) {
   deployment := obj.(*apps.Deployment)
   deployment.Status = apps.DeploymentStatus{}
   deployment.Generation = 1

   pod.DropDisabledTemplateFields(&deployment.Spec.Template, nil)
}

执行完BeforeCreate策略后,它就会执行Storage.Create接口,也就是由它真正开始调用底层存储模块etcd3,将nginx Deployment资源对象写入etcd。

那么Kubernetes是使用etcd Put接口写入资源key-value的吗?如果是,那要如何防止同名资源并发创建被覆盖的问题?

资源安全创建及更新

我们知道etcd提供了Put和Txn接口给业务添加key-value数据,但是Put接口在并发场景下若收到key相同的资源创建,就会导致被覆盖。

因此Kubernetes很显然无法直接通过etcd Put接口来写入数据。

而我们09节中介绍的etcd事务接口Txn,它正是为了多key原子更新、并发操作安全性等而诞生的,它提供了丰富的冲突检查机制。

Kubernetes集群使用的正是事务Txn接口来防止并发创建、更新被覆盖等问题。当执行完BeforeCreate策略后,这时kube-apiserver就会调用Storage的模块的Create接口写入资源。1.6版本后的Kubernete集群默认使用的存储是etcd3,它的创建接口简要实现如下:

// Create implements storage.Interface.Create.
func (s *store) Create(ctx context.Context, key string, obj, out runtime.Object, ttl uint64) error {
   ......
   key = path.Join(s.pathPrefix, key)

   opts, err := s.ttlOpts(ctx, int64(ttl))
   if err != nil {
      return err
   }

   newData, err := s.transformer.TransformToStorage(data, authenticatedDataString(key))
   if err != nil {
      return storage.NewInternalError(err.Error())
   }

   startTime := time.Now()
   txnResp, err := s.client.KV.Txn(ctx).If(
      notFound(key),
   ).Then(
      clientv3.OpPut(key, string(newData), opts...),
   ).Commit

从上面的代码片段中,我们可以得出首先它会按照我们介绍的Kubernetes资源存储格式拼接key。

然后若TTL非0,它会根据TTL从leaseManager获取可复用的Lease ID。Kubernetes集群默认若不同key(如Kubernetes的Event资源对象)的TTL差异在1分钟内,可复用同一个Lease ID,避免大量Lease影响etcd性能和稳定性。

其次若开启了数据加密,在写入etcd前数据还将按加密算法进行转换工作。

最后就是使用etcd的Txn接口,向etcd发起一个创建deployment资源的Txn请求。

那么etcd收到kube-apiserver的请求是长什么样子的呢?

下面是etcd收到创建nginx deployment资源的请求日志:

{
    "level":"debug",
    "ts":"2021-02-11T09:55:45.914+0800",
    "caller":"v3rpc/interceptor.go:181",
    "msg":"request stats",
    "start time":"2021-02-11T09:55:45.911+0800",
    "time spent":"2.697925ms",
    "remote":"127.0.0.1:44822",
    "response type":"/etcdserverpb.KV/Txn",
    "request count":1,
    "request size":479,
    "response count":0,
    "response size":44,
    "request content":"compare:<target:MOD key:"/registry/deployments/default/nginx-deployment" mod_revision:0 > success:<request_put:<key:"/registry/deployments/default/nginx-deployment" value_size:421 >> failure:<>"
}

从这个请求日志中,你可以得到以下信息:

通过Txn接口成功将数据写入到etcd后,kubectl create -f nginx.yml命令就执行完毕,返回给client了。在以上介绍中你可以看到,kube-apiserver并没有任何逻辑去真正创建Pod,但是为什么我们可以马上通过kubectl get命令查询到新建并成功运行的Pod呢?

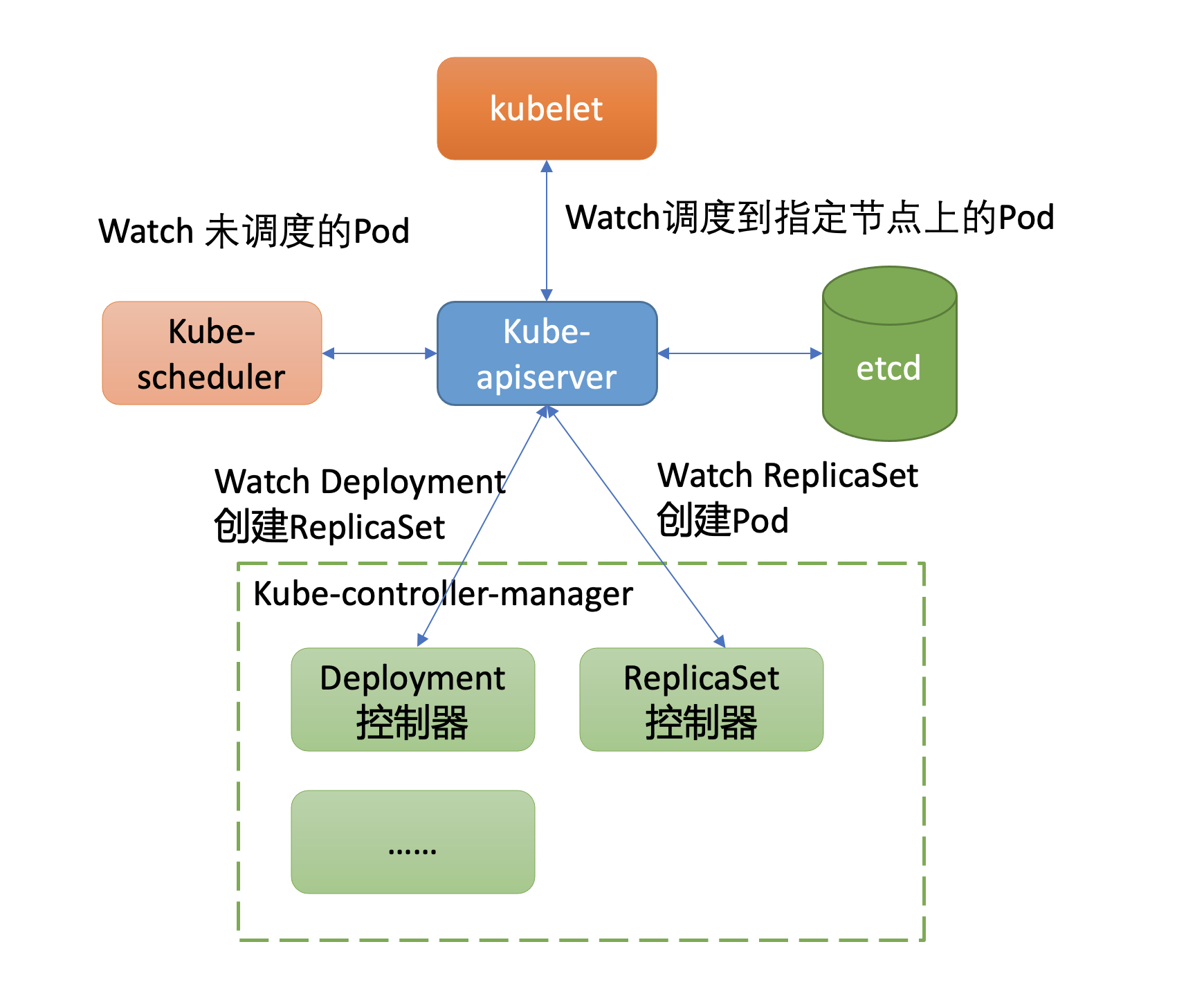

这就涉及到了基础架构图中的控制器、调度器、Kubelet等组件。下面我就为你浅析它们是如何基于etcd提供的Watch机制工作,最终实现创建Pod、调度Pod、运行Pod的。

Watch机制在Kubernetes中应用

正如我们基础架构中所介绍的,kube-controller-manager组件中包含一系列WorkLoad的控制器。Deployment资源就由其中的Deployment控制器来负责的,那么它又是如何感知到新建Deployment资源,最终驱动ReplicaSet控制器创建出Pod的呢?

获取数据变化的方案,主要有轮询和推送两种方案组成。轮询会产生大量expensive request,并且存在高延时。而etcd Watch机制提供的流式推送能力,赋予了kube-apiserver对外提供数据监听能力。

我们知道在etcd中版本号是个逻辑时钟,随着client对etcd的增、删、改操作而全局递增,它被广泛应用在MVCC、事务、Watch特性中。

尤其是在Watch特性中,版本号是数据增量同步的核心。当client因网络等异常出现连接闪断后,它就可以通过版本号从etcd server中快速获取异常后的事件,无需全量同步。

那么在Kubernetes集群中,它提供了什么概念来实现增量监听逻辑呢?

答案是Resource Version。

Resource Version与etcd版本号

Resource Version是Kubernetes API中非常重要的一个概念,顾名思义,它是一个Kubernetes资源的内部版本字符串,client可通过它来判断资源是否发生了变化。同时,你可以在Get、List、Watch接口中,通过指定Resource Version值来满足你对数据一致性、高性能等诉求。

那么Resource Version有哪些值呢?跟etcd版本号是什么关系?

下面我分别以Get和Watch接口中的Resource Version参数值为例,为你剖析它与etcd的关系。

在Get请求查询案例中,ResourceVersion主要有以下这三种取值:

第一种是未指定ResourceVersion,默认空字符串。kube-apiserver收到一个此类型的读请求后,它会向etcd发出共识读/线性读请求获取etcd集群最新的数据。

第二种是设置ResourceVersion=“0”,赋值字符串0。kube-apiserver收到此类请求时,它可能会返回任意资源版本号的数据,但是优先返回较新版本。一般情况下它直接从kube-apiserver缓存中获取数据返回给client,有可能读到过期的数据,适用于对数据一致性要求不高的场景。

第三种是设置ResourceVersion为一个非0的字符串。kube-apiserver收到此类请求时,它会保证Cache中的最新ResourceVersion大于等于你传入的ResourceVersion,然后从Cache中查找你请求的资源对象key,返回数据给client。基本原理是kube-apiserver为各个核心资源(如Pod)维护了一个Cache,通过etcd的Watch机制来实时更新Cache。当你的Get请求中携带了非0的ResourceVersion,它会等待缓存中最新ResourceVersion大于等于你Get请求中的ResoureVersion,若满足条件则从Cache中查询数据,返回给client。若不满足条件,它最多等待3秒,若超过3秒,Cache中的最新ResourceVersion还小于Get请求中的ResourceVersion,就会返回ResourceVersionTooLarge错误给client。

你要注意的是,若你使用的Get接口,那么kube-apiserver会取资源key的ModRevision字段填充Kubernetes资源的ResourceVersion字段(v1.meta/ObjectMeta.ResourceVersion)。若你使用的是List接口,kube-apiserver会在查询时,使用etcd当前版本号填充ListMeta.ResourceVersion字段(v1.meta/ListMeta.ResourceVersion)。

那么当我们执行kubectl get po查询案例时,它的ResouceVersion是什么取值呢? 查询的是kube-apiserver缓存还是etcd最新共识数据?

如下所示,你可以通过指定kubectl日志级别为6,观察它向kube-apiserver发出的请求参数。从下面请求日志里你可以看到,默认是未指定Resource Version,也就是会发出一个共识读/线性读请求给etcd,获取etcd最新共识数据。

kubectl get po -l app=nginx -v 6
4410 loader.go:359] Config loaded from file /root/.kube/config
4410 round_trippers.go:438] GET https://*.*.*.*:*/api/v1/namespaces/default/pods?labelSelector=app%3Dnginx&limit=500 200 OK in 8 milliseconds

这里要提醒下你,在规模较大的集群中,尽量不要使用kubectl频繁查询资源。正如我们上面所分析的,它会直接查询etcd数据,可能会产生大量的expensive request请求,之前我就有见过业务这样用,然后导致了集群不稳定。

介绍完查询案例后,我们再看看Watch案例中,它的不同取值含义是怎样的呢?

它同样含有查询案例中的三种取值,官方定义的含义分别如下:

Kubernetes的控制器组件就基于以上的Watch特性,在快速感知到新建Deployment资源后,进入一致性协调逻辑,创建ReplicaSet控制器,整体交互流程如下所示。

Deployment控制器创建ReplicaSet资源对象的日志如下所示。

{
    "level":"debug",
    "ts":"2021-02-11T09:55:45.923+0800",
    "caller":"v3rpc/interceptor.go:181",
    "msg":"request stats",
    "start time":"2021-02-11T09:55:45.917+0800",
    "time spent":"5.922089ms",
    "remote":"127.0.0.1:44828",
    "response type":"/etcdserverpb.KV/Txn",
    "request count":1,
    "request size":766,
    "response count":0,
    "response size":44,
    "request content":"compare:<target:MOD key:"/registry/replicasets/default/nginx-deployment-756d9fd5f9" mod_revision:0 > success:<request_put:<key:"/registry/replicasets/default/nginx-deployment-756d9fd5f9" value_size:697 >> failure:<>"
}

真正创建Pod则是由ReplicaSet控制器负责,它同样基于Watch机制感知到新的RS资源创建后,发起请求创建Pod,确保实际运行Pod数与期望一致。

{
    "level":"debug",
    "ts":"2021-02-11T09:55:46.023+0800",
    "caller":"v3rpc/interceptor.go:181",
    "msg":"request stats",
    "start time":"2021-02-11T09:55:46.019+0800",
    "time spent":"3.519326ms",
    "remote":"127.0.0.1:44664",
    "response type":"/etcdserverpb.KV/Txn",
    "request count":1,
    "request size":822,
    "response count":0,
    "response size":44,
    "request content":"compare:<target:MOD key:"/registry/pods/default/nginx-deployment-756d9fd5f9-x6r6q" mod_revision:0 > success:<request_put:<key:"/registry/pods/default/nginx-deployment-756d9fd5f9-x6r6q" value_size:754 >> failure:<>"
}

在这过程中也产生了若干Event,下面是etcd收到新增Events资源的请求,你可以看到Event事件key关联了Lease,这个Lease正是由我上面所介绍的leaseManager所负责创建。

{
    "level":"debug",
    "ts":"2021-02-11T09:55:45.930+0800",
    "caller":"v3rpc/interceptor.go:181",
    "msg":"request stats",
    "start time":"2021-02-11T09:55:45.926+0800",
    "time spent":"3.259966ms",
    "remote":"127.0.0.1:44632",
    "response type":"/etcdserverpb.KV/Txn",
    "request count":1,
    "request size":449,
    "response count":0,
    "response size":44,
    "request content":"compare:<target:MOD key:"/registry/events/default/nginx-deployment.16628eb9f79e0ab0" mod_revision:0 > success:<request_put:<key:"/registry/events/default/nginx-deployment.16628eb9f79e0ab0" value_size:369 lease:5772338802590698925 >> failure:<>"
}

Pod创建出来后,这时kube-scheduler监听到待调度的Pod,于是为其分配Node,通过kube-apiserver的Bind接口,将调度后的节点IP绑定到Pod资源上。kubelet通过同样的Watch机制感知到新建的Pod后,发起Pod创建流程即可。

以上就是当我们在Kubernetes集群中创建一个Pod后,Kubernetes和etcd之间交互的简要分析。

小结

最后我们来小结下今天的内容。我通过一个创建Pod案例,首先为你解读了Kubernetes集群的etcd存储格式,每个资源的保存路径为prefix + “/” + 资源类型 + “/” + namespace + “/” + 具体资源名组成。结合etcd3的范围查询,可快速实现按namesapace、资源名称查询。按标签查询则是通过kube-apiserver遍历指定namespace下的资源实现的,若未从kube-apiserver的Cache中查询,请求较频繁,很可能导致etcd流量较大,出现不稳定。

随后我和你介绍了kube-apiserver的通用存储模块,它通过在创建、查询、删除、更新操作前增加一系列的Hook机制,实现了新增任意资源只需编写相应的Hook策略即可。我还重点和你介绍了创建接口,它主要由拼接key、获取Lease ID、数据转换、写入etcd组成,重点是它通过使用事务接口实现了资源的安全创建及更新。

最后我给你讲解了Resoure Version在Kubernetes集群中的大量应用,重点和你分析了Get和Watch请求案例中的Resource Version含义,帮助你了解Resource Version本质,让你能根据业务场景和对一致性的容忍度,正确的使用Resource Version以满足业务诉求。

思考题

我还给你留了一个思考题,有哪些原因可能会导致kube-apiserver报“too old Resource Version”错误呢?

感谢你的阅读,如果你认为这节课的内容有收获,也欢迎把它分享给你的朋友,谢谢。
